Kaj je vakuumski odklopnik?

Lugao vakuumski odklopnik (VCB) je bistveni del električne opreme v visokonapetostnih elektroenergetskih sistemih. Namen je odrezati tok v primeru okvare in s tem zaščititi vezje. Lugao vakuumski odklopnik se pogosto uporablja v različnih industrijskih in komercialnih aplikacijah, zlasti v srednji in visokonapetostni uporabi, kjer je zanesljiva in učinkovita zaščita ključna. Skozi ta članek vas bo Lugao privedel do raziskovanja načela delovnega dela, ključnih komponent, prednosti, aplikacij in vzdrževanja naših vakuumskih odklopnikov Lugao, ki ponuja vpogled v to, zakaj so postali priljubljena izbira v elektroenergetskih sistemih zdaj.

Delovno načelo odklopnika vakuumskega vezja

Primarna funkcija vakuumskega odklopnika Lugao je prekinitev tokov napak in zaščiti električnih tokokrogov pred morebitno škodo. Ko pride do okvare, bo vakuumski odklopnik hitro odrezal tok, da prepreči pregrevanje, požar ali druge nevarne posledice. Za razliko od drugih vrst odklopnikov LUGAO vakuumskih odklopnikov, ki jih lovijo loke v vakuumski komori. Ko se stiki znotraj odklopnika ločijo, se med njimi oblikuje lok. V vakuumskem odklopniku Lugao lahko vakuum prepreči ionizacijo in hitro obnovi izolacijo med stiki, tako da lahko lok skoraj takoj ugasnemo.

Zakaj uporabljati vakuum?

Vakuumska komora Lugao vakuumskega odklopnika je ključ do njene zmogljivosti. V vakuumu skoraj ni delcev in pomanjkanje ionizacije otežuje, da lok traja. Zato je hitrost ugašanja lokov veliko hitrejša kot v zraku ali plinu. Ta učinkovita prekinitev toka je eden glavnih razlogov, zakaj se vakuumski odklopniki pogosto uporabljajo v visokonapetostnih elektroenergetskih sistemih.

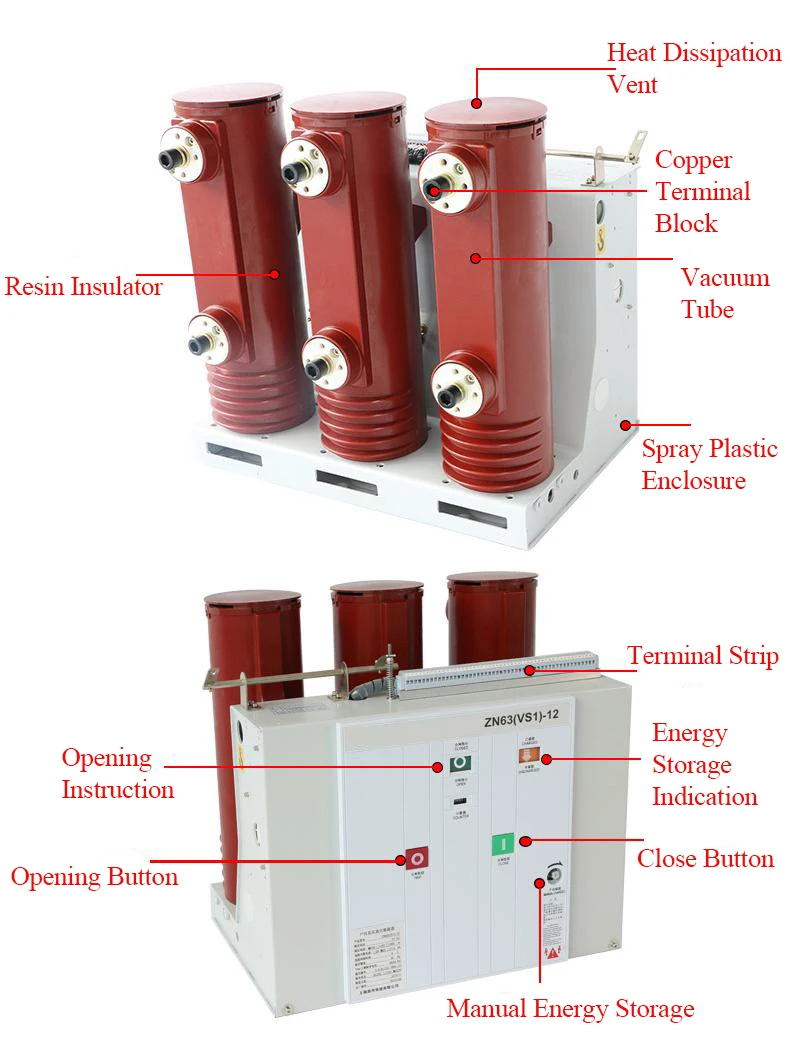

Ključne komponente odklopnika vakuumskega vezja

1. VACUUM URRUPTER: Vakuumska ločna komora je jedro odklopnika vakuumskega vezja. Sestavljen je iz dveh stikov, zaprtih v vakuumu. Ko se ta dva stika ločita, bo vakuumski lok gasilni komora takoj ugasnila lok v vakuumskem okolju.

2. Operativni mehanizem:Operativni mehanizem je odgovoren za odpiranje in zapiranje stikov v komori za gašenje vakuumskega loka. Lahko ga ročno ali električno upravljate, da natančno nadzoruje delovanje vakuumskega odklopnika.

3. Izolacijski material:Zaradi dejstva, da se vakuumski odklopniki običajno uporabljajo za srednje do visoke napetostne aplikacije, je izolacija med komponentami ključna. Za zagotovitev varnega delovanja pod visoko napetostjo uporabljamo visokokakovostne izolacijske materiale.

4. Ohišje: Vakuumski odklopniki so običajno nameščeni v trdnih zaprtih prostorih, da jih zaščitijo pred okoljskimi dejavniki, kot sta vlaga in prah, kar lahko vpliva na njihovo delovanje.

Prednosti vakuumskih odklopnikov

V primerjavi z drugimi vrstami odklopnikov imajo vakuumski odklopniki več prednosti, zaradi česar je priljubljena izbira v elektroenergetskih sistemih:

1. Visoka dielektrična moč: Vakuumska komora vakuumskega odklopnika ima odlično dielektrično trdnost, tako da lahko odklopi visokonapetostna vezja brez tveganja razpada.

2. minimalno vzdrževanje:Vakuumski odklopniki imajo manj gibljivih delov in med delovanjem potrebujejo minimalno vzdrževanje. To je še posebej ugodno pri oddaljeni namestitvi ali z visokonapetostnimi podstanicami, kjer je težko vzdrževanje težko.

3. Hitro delovanje: Vakuumski odklopniki delujejo hitro, zaradi česar so zelo učinkoviti pri zaščiti opreme pred učinki napak. Ta hitra operacija v največji možni meri zmanjšuje poškodbe in izpadanje, kar izboljšuje zanesljivost električnega sistema.

4. okolju prijazen: Za razliko od odklopnikov, ki so izolirani s plinom, vakuumski vezje med delovanjem ne potrebujejo škodljivih plinov, kot je žveplov heksafluorid (SF6), zaradi česar so okolju prijazen odklopnik.

5. Dolgo življenjsko dobo: Trajnost in učinkovitost vakuumskih odklopnikov pomagata podaljšati življenjsko dobo. Ker se raven vakuuma sčasoma ne zmanjša, lahko ti odklopniki več let ohranijo svojo učinkovitost in s tem zmanjšajo potrebo po pogosti zamenjavi.

Uporaba vakuumskih odklopnikov

Vakuumski odklopniki se lahko uporabljajo v različnih priložnostih, predvsem za srednje in visokonapetostne aplikacije. Nekatere skupne aplikacije vključujejo:

1. proizvodnja električne energije: V elektrarnah so vakuumski odklopniki ključni za zaščito generatorjev, transformatorjev in druge kritične opreme. Vakuumski odklopniki zagotavljajo, da se lahko morebitne napake hitro prekinejo, da se prepreči obsežne poškodbe in drage izpade.

2. Podstavke: Vakuumski odklopniki se pogosto uporabljajo v podstanicah za upravljanje srednjih in visokonapetostnih sistemov. Vakuumski odklopniki lahko hitro in učinkovito odrežejo tokove napak, zaradi česar so zelo primerni za ta okolja.

3. Industrijske nastavitve: Proizvodne zmogljivosti in težka industrija se zaščitijo na vakuumske vezje, da zaščitijo opremo pred učinki napak. Vakuumski odklopniki so trajni in potrebujejo nizko vzdrževanje, zaradi česar so zelo primerni za aplikacije, ki zahtevajo visoko zanesljivost.

4. komercialne zgradbe: Velike poslovne zgradbe in pisarniški kompleksi običajno uporabljajo odklopnike vakuumskih vezja, da zagotovijo varnost in zanesljivost njihovih električnih sistemov. Vakuumski odklopniki so zasnovani tako, da so kompaktni, učinkoviti in jih je enostavno vključiti v obstoječo električno infrastrukturo.

5. železniški sistemi: V železniški industriji se za zaščito napajalnih sistemov, ki vodijo vlake, uporabljajo vakuumske odklopnike. Njihova močna zasnova in zanesljivost sta primerna za to kritično infrastrukturo.

Vzdrževanje vakuumskih odklopnikov

Pomembna značilnost vakuumskih odklopnikov so njihove izjemno nizke zahteve za vzdrževanje. Vendar lahko redni inšpekcijski pregledi in vzdrževanje zagotavljajo optimalno delovanje in življenjsko dobo. Glavne vzdrževalne metode za odklopnike vakuumskih vezij vključujejo:

1. pregled stikov: Čeprav je obraba vakuumskih odklopnikov minimalna, je še vedno treba preveriti kakršne koli znake korozije na stikih. Pravočasna zamenjava obrabljenih stikov pomaga ohranjati učinkovitost odklopnikov.

2. Preverjanje integritete vakuuma: Vakuum v ločni komori je treba vzdrževati nedotaknjeno, da se zagotovi zanesljivo gašenje oblokov. Priporočljivo je, da redno testirate celovitost vakuuma, da preverite, ali ni puščanja ali poslabšanja.

3. Test mehanskega delovanja: Redno testiranje operativnega mehanizma je potrebno, da se zagotovi nemoteno odpiranje in zapiranje vakuumskega odklopnika. Mehanske komponente je treba redno mazati, da se prepreči obraba.

4. Električno testiranje: Redno električno testiranje, kot sta izolacijska odpornost in testiranje kontaktne odpornosti, lahko pomaga prepoznati morebitne težave v odklopnikih vakuumskih vezja.

Primerjava z drugimi vrstami odklopnikov

Če želite razumeti edinstveno vrednost odklopnika vakuumskega vezja, jo je koristno primerjati z drugimi vrstami odklopnikov, kot so odklopniki zračnih vezja in plinsko izolirani odklopniki.

- odklopnik zračnega vezja (ACB):

Odklopniki zraka se zanašajo na atmosferski zrak, da ugasnejo lok, zaradi česar so manj učinkoviti za visokonapetostne aplikacije v primerjavi z vakuumskimi odklopniki. Vakuumski odklopniki imajo večjo dielektrično trdnost, kar jim omogoča učinkovitejše ravnanje z višjimi napetosti.

- plinsko izolirano odklopnik (GCB):

Odklopniki s plinsko izoliranimi vezji pogosto uporabljajo plin SF6 za ugasnitev loka. Čeprav je učinkovit, je SF6 močan toplogredni plin, odklopniki, izolirani s plinom, pa zahtevajo stroge postopke ravnanja. V nasprotju s tem vakuumski odklopniki uporabljajo čist in trajnostni pristop brez vpliva na okolje.

Prihodnji trendi in dogodki v odklopniki vakuumskih vezja

Pri nenehnem napredku tehnologije naj bi se vakuumski odklopniki še bolj učinkovito in široko uporabljali. Nekateri trendi in prihodnji razvoj na tem področju vključujejo:

1. Integracija s pametnimi omrežji: S popularizacijo pametnih omrežij je zasnova vakuumskih odklopnikov vse bolj opremljena z naprednimi zmogljivostmi spremljanja in nadzora. To omogoča zbiranje podatkov v realnem času in daljinski upravljalnik, s čimer izboljša zanesljivost in učinkovitost elektroenergetskega sistema.

2. Izboljšani materiali: Raziskave v znanosti o materialih spodbujajo gradivo odklopnikov vakuumskih vezja, da so bolj trpežni in učinkoviti. Ti materiali so zasnovani za nadaljnje podaljšanje življenjske dobe in zmanjšanje zahtev glede vzdrževanja.

3. Kompaktni modeli: Struktura odklopnikov vakuumskih vezja postaja vse bolj kompaktna, zaradi česar so primerni za aplikacije z omejenim prostorom, kot so urbane postaje in poslovne zgradbe.

4. Izboljšano zaznavanje napak: Prihodnji odklopniki za vakuumske vezje lahko sprejmejo napredno tehnologijo zaznavanja napak, da se zagotovijo hitrejše in natančnejše odzive na napake. To bo še zmanjšalo tveganje za škodo in izboljšalo splošno zanesljivost elektroenergetskega sistema.

Zaključek

Vakuumski odklopnik je neprecenljiva komponenta v sodobnih električnih sistemih, ki zagotavlja zanesljivo in učinkovito zaščito pri srednje-napetostnih aplikacijah. Z edinstvenim mehanizmom, ki temelji na vakuumu, hitro ugasne loke in prekine prelomne tokove, kar ponuja vrhunsko dielektrično moč in okoljsko trajnost v primerjavi z drugimi vrstami odklopnikov. Zaradi minimalnih zahtev za vzdrževanje, dolga življenjska doba in primernost za široko paleto aplikacij naredijo odklopnik vakuumskega vezja priljubljena izbira za proizvodnjo električne energije, industrijske nastavitve in komercialne zgradbe. Ko tehnologija še naprej napreduje, prihodnost odklopnikov vakuumskih vezja obljublja še večjo učinkovitost, integracijo pametne mreže in kompaktne zasnove.
