Jedro visokonapetostnega elektroenergetskega sistema-SF6 odklopnik

Pregled

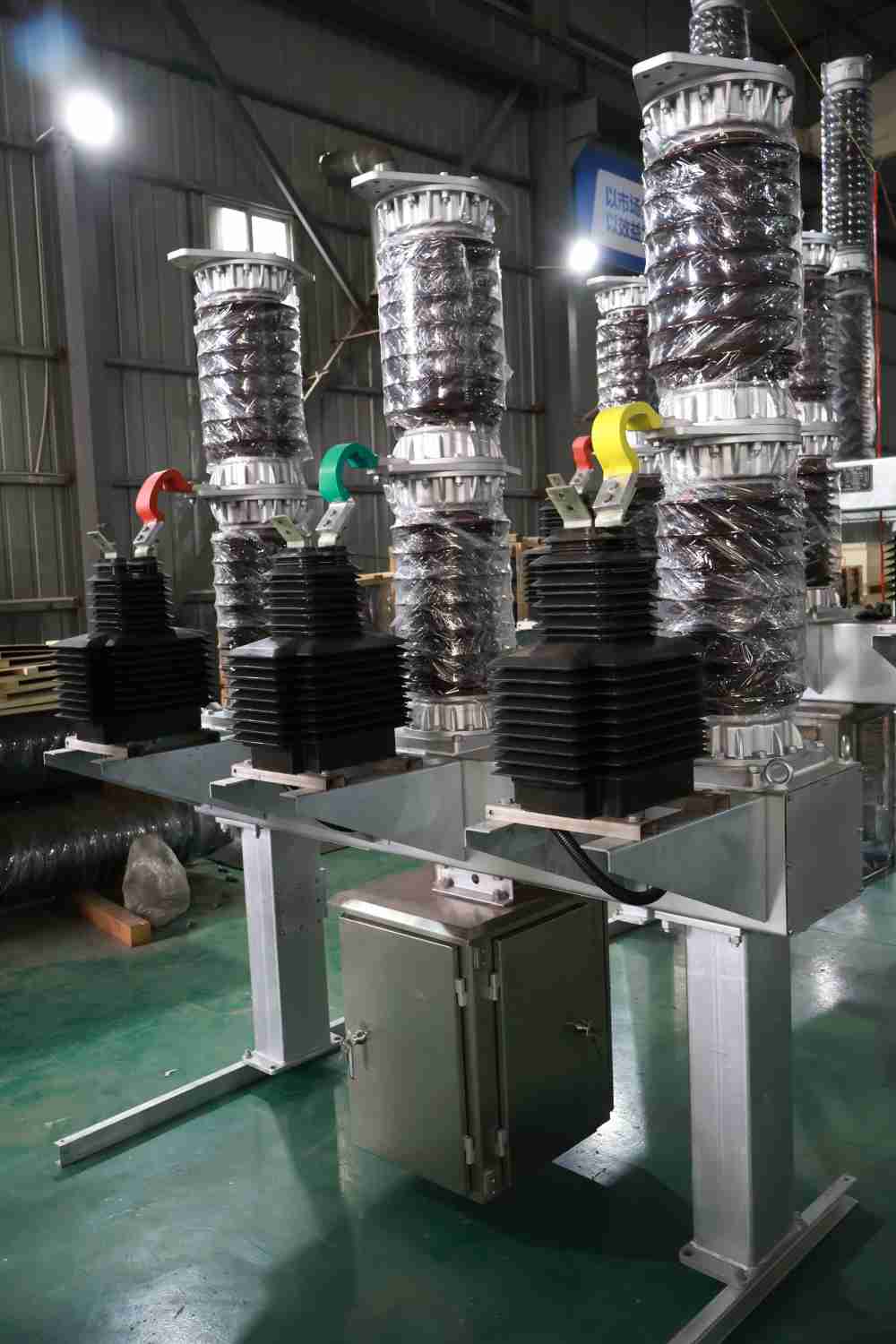

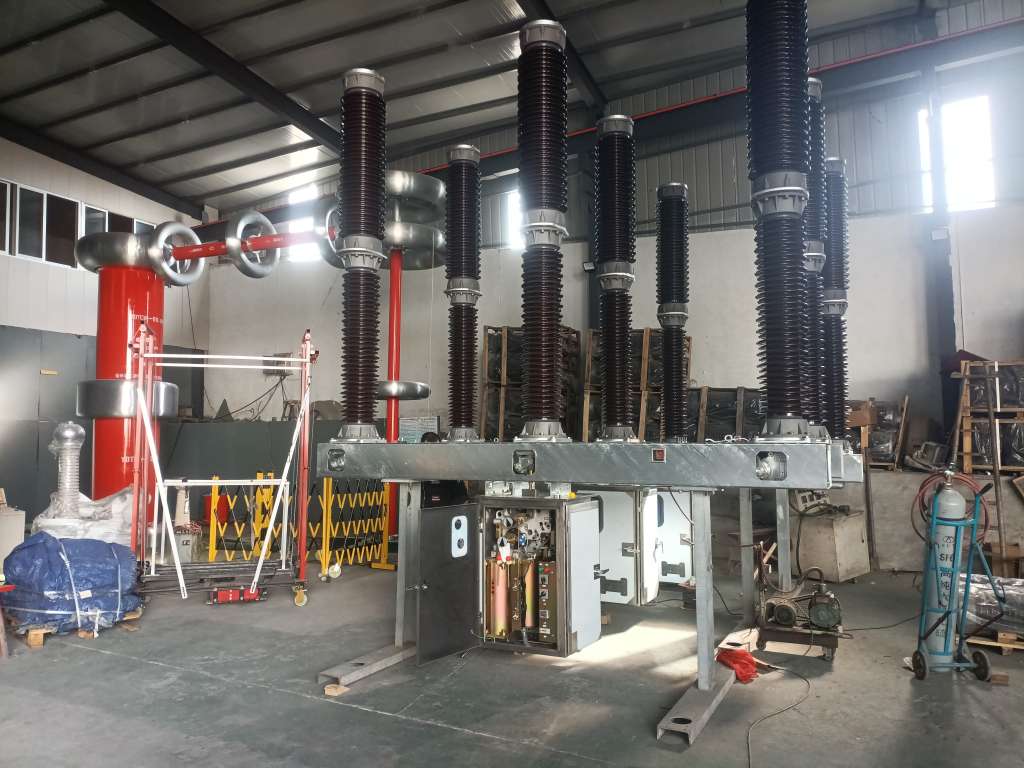

Odklopnik SF6 je visokonapetostna stikalna naprava, ki uporablja plin z žveplom heksafluoridom (SF6) kot gasilni in izolacijski medij za lok. Znano je kot jedro visokonapetosnega električnega omrežja. S svojo edinstveno sposobnostjo za gašenje obloka in stabilno učinkovitostjo se pogosto uporablja v različnih energetskih sistemih ter prenosih in distribucijskih omrežjih. Je ključna oprema za zagotovitev varnega delovanja električnega omrežja. V glavnem je razdeljen na visoko napetost 72,5kV in več in srednje napetost 3,6kV ~ 72,5kV. Jedro funkcije odklopnika SF6 je, da hitro odrežete tok napak in zaščitite opremo za napajanje pred kratkim vezjem ali poškodbami preobremenitve.

一. Kaj je odklopnik SF6?

Odklopnik SF6 je visokonapetostna stikalna naprava, ki uporablja plin z žveplom heksafluoridom (SF6) kot izolacijski in ločni medij. Uporablja se predvsem za hitro odrezanje tokov napak v vezjih (na primer kratkih tokokrogov ali preobremenitve), da se prepreči poškodbe opreme za napajanje. Njen območje delovne napetosti pokriva od 3,6kV do 800kV in se pogosto uporablja v srednjenapetostnih, visokonapetostnih in ultra-visokonapetostnih elektroenergetskih sistemih.

二. Kako deluje odklopnik SF6?

1. načelo: vloga plina SF6

Izolacijski medij: Izolacijska trdnost plina SF6 je 2 do 3 -krat večja od zraka, kar lahko učinkovito izolira žive dele pod visokimi napetostnimi pogoji.

Medij za gašenje oblokov: molekule SF6 imajo močno elektronegativnost in lahko hitro absorbirajo lok energije, da dosežejo mikrosekundno gašenje loka.

Stabilnost: Po razpadu pri visoki temperaturi loka lahko 99% plina SF6 hitro rekombiniramo brez preostalih onesnaževal.

2. Celoten postopek gasiranja

Ločitev stikov: Tok napake sproži odklopnik vezja za delovanje, stiki pa se hitro ločijo in nastane lok.

Stiskanje plina: Operativni mehanizem poganja bat, da stisne plin SF6 in tvori hitri pretok zraka, ki piha proti loku, da se zmanjša stopnja ionizacije.

Absorpcija energije: molekule SF6 zajemajo proste elektrone, zatirajo lok, da se nadaljujejo, hitro ugasnejo lok in dosežejo trenutno odklop.

Obnovitev izolacije: Ko se lok ugasne, plin SF6 takoj obnovi izolacijsko trdnost, da prepreči, da bi lok kraljeval in zagotovil, da je vezje popolnoma odklopljeno.

三. Struktura jedra in komponente odklopnika SF6

1. lok za gašenje komore

Material: visoko temperaturno odporno keramično ali epoksi smola.

Zasnova: stisnjen tip plina (en tlak in dvojni tlak) ali samoenergijska struktura za gašenje popravkov, primerna za različne ravni toka.

2. plinski sistem

Plinska komora: zapečatena votlina, napolnjena s plinom SF6 (nazivni tlak 0,4 ~ 0,6MPA).

Spremljanje tlaka: Rele gostote spremlja tlak plina v realnem času in sproži zaklepanje ali alarmni signal.

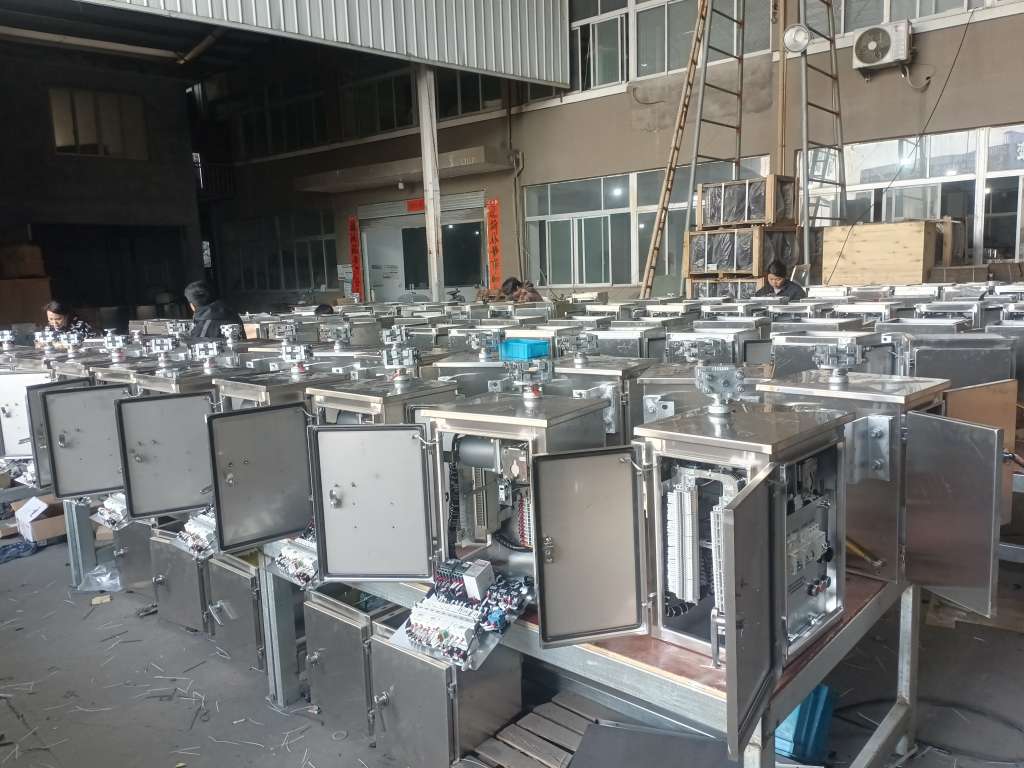

3. Operativni mehanizem

Mehanizem za shranjevanje vzmetne energije: ekonomičen in zanesljiv, primeren za srednje napetostni sistem.

Hidravlični/pnevmatski mehanizem: velik izhodni navor, ki se uporablja za visokonapetostne in velike zmogljivosti.

Inteligentni električni mehanizem: integriran senzor, podpora daljinskim upravljalnikom in zapiranjem nadzora.

4. Struktura podpore za izolacijo

Vrsta stolpca iz porcelana: standardna zasnova, močna sposobnost proti onesnaževanju.

Sestavljen Vrsta izolatorja: silikonska gumijasta jakna zmanjšuje težo in ima boljše zmogljivosti, ki so odporni na eksplozijo.

四. Prednosti odklopnikov SF6

1. super močna zmogljivost preloma: lahko odreže tok kratkega stika do 80Ka, kar presega navadne odklopnike.

2. Super dolgo mehansko življenje: Mehansko življenje do 10.000 operacij in lahko do 20 let doseže 2.000 polnih zmogljivosti, brez vzdrževanja.

3. Kompaktna zasnova: visoka izolacija SF6 naredi prostornino opreme za 40% manjši od odklopnikov, ki jih izolirajo zrak, prihranijo prostor za podporo.

4. Super močna prilagodljivost: Popolnoma zaprta struktura lahko deluje stabilno v -30 ° C do +40 ° C, visoko vlažnost ali prašno okolje. Cikel brez vzdrževanja do 20 let.

五. Prihodnja tehnološka inovacija odklopnikov SF6

1. alternative SF6

Mešani plin: SF6/N₂ ali SF6/CF4 mešani plin, zmanjšanje porabe SF6 in GWP za 30%~ 50%.

2. alternative brez sf6:

Odklop vezja suhega zraka: komercializiran v srednje napetostnem polju (≤40,5kV), GWP = 0.

Vakuumski odklopnik + okolju prijazen plin: v razvoju v visokonapetostnem polju (na primer plin C5-FK).

3. Tehnologija okrevanja in regeneracije

Naprava za obnovitev SF6: Plin s čistostjo ≥99,9% je mogoče reciklirati, da se zmanjša stroške delovanja in vzdrževanja.

Zdravljenje z razgradnjo: visokotemperaturni lok ali plazemska tehnologija razgradi SF6 v neškodljivo žveplo in fluorid.

4. Inteligentna nadgradnja

Sistem za spremljanje pogojev: Vgrajeni senzorji spremljajo gostoto plina, kontaktno obrabo, mehansko vibracijo in napovedno vzdrževanje.

六. Scenariji aplikacij SF6 odklopnikov

Omrežje z visoko napetostjo: Uporablja se v 500KV in višjih podstanicah za zaščito transformatorjev in daljnovodov.

Urban Power Grid: integrirano v GIS (plinsko izolirano stikalo), primerno za mestne postaje z omejenim prostorom.

Nova energetska elektrarna: Booster Station za elektrarne in fotovoltaične elektrarne, ki vzdržujejo pogoste operacije začetka.

Industrijski elektroenergetski sistem: Zaščita dohodne linije za visoke tokove obremenitve, kot so jeklene elektrarne in kemične rastline.

Zaključek

Odklopniki SF6 so jedrne zaščitne naprave trenutnih visokonapetostnih elektroenergetskih sistemov zaradi učinkovite zmogljivosti. V prihodnosti industrija pospešuje svoj prehod na okolju prijazne tehnologije. Z razvojem tehnologije se bodo pojavili varnejši in čistejši plini.Lugao Power Co., Ltd.bo združil uspešnost z varstvom okolja in aktivno sprejel inovacije, da bi se spopadel z izzivi in ​​priložnosti preobrazbe energije. Izberite Lugao, da dobite prilagojene rešitve za odklopnike SF6, da zagotovite učinkovito, zanesljivo in trajnostno zaščito za vaš elektroenergetski sistem!
