Kakšne so razlike med notranjimi in zunanjimi visokonapetostnimi vakuumskimi odklopniki?

V sodobnih sistemih za distribucijo električne energije so vakuumski odklopniki (VCB) ključna oprema za zagotavljanje varnosti in stabilnosti napajanja. Njihova glavna funkcija je hitra prekinitev toka in izolacija vodov med napakami, kar preprečuje poškodbe opreme in velike izpade električne energije. Vendar pa je veliko nabavnega in inženirskega osebja pri izbiri modelov pogosto zmedeno glede razlik med notranjimi in zunanjimi VCB. Čeprav oba uporabljata tehnologijo vakuumskega gašenja obloka, zakaj prihaja do tako pomembnih konstrukcijskih razlik? In kako izbrati na podlagi projektnih scenarijev?

Kot profesionalni proizvajalec električne opreme Lugao Power, ki združuje izdelke vakuumskih odklopnikov za notranjo in zunanjo uporabo, razčleni glavne razlike, oblikovne značilnosti in uporabne scenarije obeh, da vam pomaga enostavno izbrati pravo opremo.

Kaj je vakuumski odklopnik (VCB)?

Vakuumski odklopnik uporablja vakuum kot medij za gašenje obloka in kot izolacijski medij. Uporabljajo vakuumsko okolje za gašenje električnega obloka, s čimer nadzorujejo in ščitijo vezje. S tem se izognete uporabi nafte ali plina SF6, zaradi česar je varnejši in okolju prijaznejši. Široko se uporabljajo v elektrarnah in transformatorskih postajah, zlasti v aplikacijah, ki zahtevajo pogosto delovanje.

Najosnovnejši način, kako jih ločiti, je njihovo okolje namestitve. Vakuumski odklopniki so v glavnem razdeljeni v dve kategoriji: Notranji visokonapetostni vakuumski odklopniki: primerni za uporabo v zaprtih in nadzorovanih notranjih okoljih, združljivi s standardnimi stikalnimi napravami in izpolnjujejo stabilne pogoje delovanja v zaprtih prostorih.

Zunanji visokonapetostni vakuumski odklopniki: Primerni za uporabo v različnih negotovih zunanjih okoljih, brez skrbi za neugodne vremenske razmere.

Ne glede na to, ali so notranji ali zunanji, visokonapetostni vakuumski odklopniki delijo isti glavni princip gašenja obloka, vendar so njihova struktura, zaščita in izolacijska zasnova popolnoma prilagojeni različnim scenarijem.

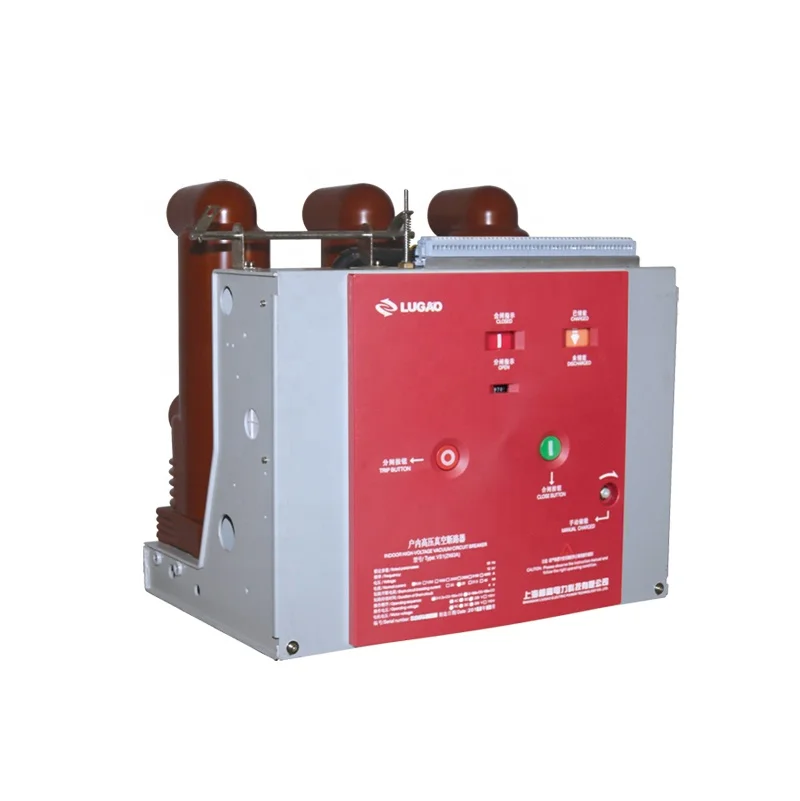

Notranji vakuumski odklopniki (serija VS1)

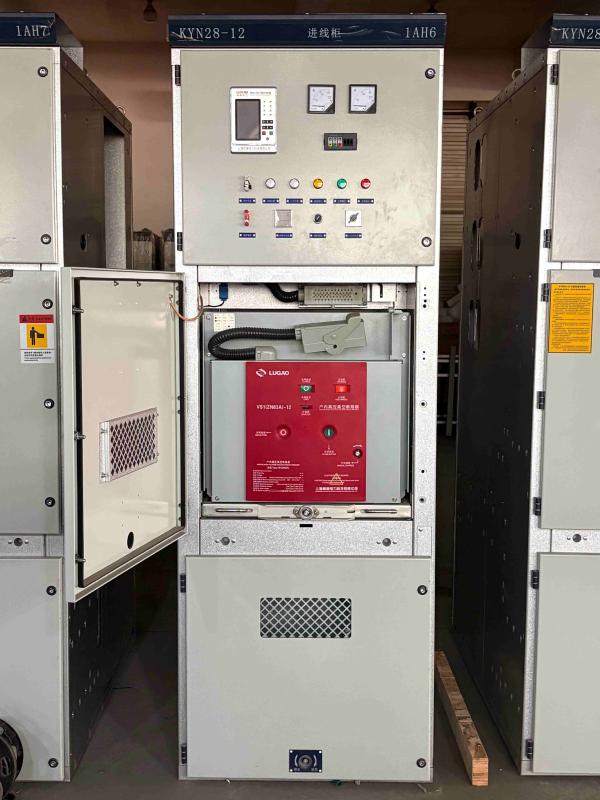

Notranji VCB je najpogostejši tip odklopnika, običajno nameščen v zaprtih prostorih, kot so stikalne naprave in notranje razdelilne postaje. Notranji vakuumski odklopniki Lugao Power so tipičen primer zasnove, nameščene v omari. Delovni mehanizem je vgrajen v ohišje odklopnika, kar omogoča uporabo ne samo kot fiksne namestitvene enote, ampak tudi z namenskim pogonskim mehanizmom za oblikovanje enote vozička. Odsek glavnega tokokroga lahko uporablja integrirano zatesnjene pole, da se doseže miniaturizacija odklopnika in delovanje brez vzdrževanja. Lahko je opremljen s stikalnimi napravami, kot je KYN28A-12, enote fiksnega tipa pa so lahko opremljene tudi s stikalnimi napravami fiksnega tipa serije XGN.

Značilnosti oblikovanja

1. Kompaktna modularna struktura, prilagodljiva standardnim stikalnim napravam

Dimenzije notranjega VCB so strogo zasnovane v skladu z dimenzijami standardnih stikalnih naprav, kot je KYN28. Ima modularno strukturo okvirja, ki omogoča neposredno vgradnjo v ohišje za namestitev, kar poveča uporabo notranjega prostora za distribucijo električne energije. Notranji vakuumski odklopnik Lugao vključuje vakuumski prekinjevalec, pogonski mehanizem in krmilno enoto. Sprednja plošča je opremljena z gumbi za odpiranje in zapiranje ter indikatorskimi lučkami za priročno upravljanje in nadzor s strani operaterjev.

2. Osnovna stopnja zaščite, primerna za čista notranja okolja

Ker je nameščen v suhem notranjem okolju brez dežja in brez UV-žarkov, je stopnja zaščite notranjega VCB običajno IP20~IP40, kar zahteva samo zaščito pred nenamernim stikom s prsti in orodjem ter majhnimi količinami prahu, ne da bi se morali soočiti z ostrimi vremenskimi razmerami.

3. Izolacijska struktura iz epoksidne smole, primerna za delovne pogoje omare

Komora za gašenje obloka notranjega VCB je obložena s tulci iz epoksidne smole, ki zagotavljajo izolacijo med fazo in med fazo in zemljo, primerno za suho in čisto okolje znotraj stikalne naprave. Je kompaktne velikosti in zagotavlja zanesljivo izolacijo.

4. Varnostna izolacija, dosežena s stikalnimi napravami

Notranji VCB sam nima vidnega ločilnega stikala; funkcija varnostne izolacije je dosežena z ozemljitvenim stikalom in ločilnim stikalom stikalne naprave, ki je primerna za scenarije s celovito zaščito pred zaklepanjem omarice.

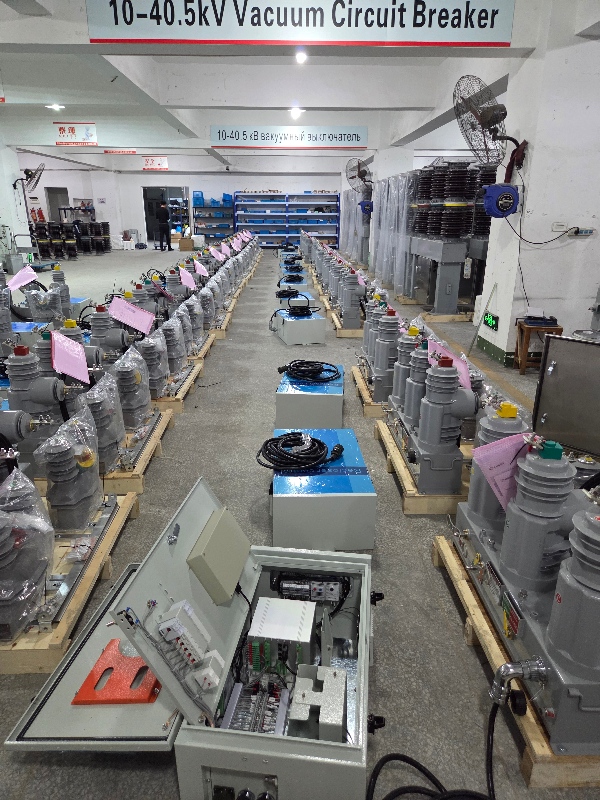

Zunanji vakuumski odklopniki (serija ZW32)

Ker morajo biti zunanji VCB dlje časa izpostavljeni zunanjim razmeram, kot so sonce in dež, ekstremne temperaturne razlike in onesnaženje s prahom, njihova zasnova poudarja vzdržljivost in zaščito. Za zunanje VCB-je Lugao Electric je značilna majhna velikost, majhna teža, lastnosti proti kondenzaciji in delovanje brez vzdrževanja:

Značilnosti oblikovanja

1. Visoko tesnilna trifazna post-tipska popolnoma zaprta struktura

Zunanji vakuumski odklopniki imajo popolnoma zaprto zasnovo in dosegajo stopnjo zaščite IP65 in več. So popolnoma vodoodporni, odporni na prah in proti kondenzaciji, kar omogoča dolgotrajno stabilno delovanje v dežju, snegu in prašnem okolju. Prav tako so odporne na visoke temperature, UV sevanje in staranje, nanje ne vplivajo zunanje vremenske spremembe.

2. Izolacijske puše iz silikonske gume z veliko plazilno razdaljo

Vakuumski odklopniki za uporabo na prostem uporabljajo izolacijske puše iz silikonske gume (ali keramike) z veliko plazilno potjo. V primerjavi z pušami iz epoksidne smole za notranjo uporabo to zagotavlja daljšo plazilno pot, preprečuje preplah v vlažnih in onesnaženih zunanjih okoljih in ponuja vrhunsko odpornost proti UV-staranju.

3. Priročno in prilagodljivo delovanje zagotavlja varnost. Zunanje vakuumske odklopnike Lugao je mogoče upravljati ročno, električno ali daljinsko. Zagotavljajo jasno vidne odklope, zagotavljajo zanesljivo električno izolacijo med vzdrževanjem brez potrebe po dodatnih ločilnih stikalih, zaradi česar so primerni za zunanja okolja brez zaprtih stikalnih naprav.

4. Prilagodljive možnosti namestitve, prilagodljive zunanjim scenarijem. Zunanji VCB-ji podpirajo različne načine namestitve, vključno z namestitvijo na steber in na tla, kar odpravlja potrebo po namenski notranji razdelilni sobi. Zaradi tega so še posebej primerni za lokacije, kjer je potrebno pogosto delovanje.

Primerjalna tabela osnovnih razlik med notranjimi in zunanjimi vakuumskimi odklopniki

Kako izbrati pravi vakuumski odklopnik za vaš projekt?

Pri izbiri VCB se osredotočite na tri ključne vidike: okolje namestitve, zahteve glede zaščite in scenarije vzdrževanja:

1. Določite prednost namestitvenemu okolju. Če je oprema nameščena v zaprtem prostoru, kot je notranja stikalna naprava ali razdelilna soba, zadostuje notranji VCB, ki ponuja nižje stroške in boljšo združljivost. Vendar pa je treba za zunanje nadzemne vode ali scenarije vgradnje na stebre izbrati zunanji VCB; drugače se bo oprema hitro poškodovala zaradi dežja, kondenzacije in onesnaženja.

2. Ocenite resnost okolja. Za močno onesnažena in korozivna okolja, kot so obalna območja in kemični industrijski parki, bi morala celo notranja okolja dati prednost notranjim VCB z visoko stopnjo zaščite. V zelo onesnaženih zunanjih območjih je treba izbrati veliko plazilno pot in zunanje VCB proti obraščanju.

3. Upoštevajte potrebe po vzdrževanju. Za oddaljene scenarije na prostem dajte prednost zunanjim VCB z integriranimi stikali za odklop in zasnovami brez vzdrževanja, da zmanjšate težave pri vzdrževanju na kraju samem. Za scenarije v zaprtih prostorih izberite ustrezen notranji model VCB na podlagi konfiguracije stikalne naprave.

Kot tovarna z več kot 20-letnimi izkušnjami v proizvodnji lahko Lugao Power zagotovi prilagojene rešitve za izbiro VCB na podlagi napetostnega nivoja vašega projekta, trenutnih parametrov in okolja namestitve, kar vam pomaga izbrati najprimernejšo opremo.

Pogosta vprašanja: Notranji v primerjavi z zunanjim vakuumskim odklopnikom

1. Ali lahko uporabljam notranji VCB na prostem, da prihranim stroške?

To ni priporočljivo. Notranji vakuumski odklopniki nimajo potrebnih funkcij za zunanjo uporabo, kot so izolacija, odporna proti dežju, UV-žarkom in onesnaževanju. To ogroža varnost in razveljavi garancijo.

2.Ali lahko isti model VCB deluje tako za notranje kot zunanje projekte?

Niso zamenljivi. Čeprav uporabljajo enako tehnologijo vakuumskega lomljenja, so njihove mehanske in izolacijske zasnove posebej prilagojene za določena okolja. Uporaba napačne vrste lahko povzroči prezgodnjo škodo in ogrozi varnost.

3.Ali zunanji VCB potrebujejo vzdrževanje?

Zunanji vakuumski odklopniki Lugao so zasnovani s popolnoma zaprto strukturo, ki omogoča delovanje z malo vzdrževanja ali brez vzdrževanja. Še vedno pa je priporočljivo redno vizualno preverjanje stanja izolatorja.

4.Ali je izbirna logika za notranje in zunanje VCB enaka za 10 kV in 35 kV?

Logika je popolnoma enaka, najprej določite okolje namestitve, princip izbire ostane nespremenjen ne glede na nivo napetosti.

5.Ali obstaja velika razlika v ceni med obema vrstama VCB?

Za enake specifikacije napetosti in toka so zunanji VCB-ji dražji od notranjih. To je zato, ker zunanji model uporablja visoko vremensko odporno izolacijo, popolnoma zaprto vodotesno strukturo in debelejšo lupino, kar ima za posledico višje stroške izdelave in materiala.
