Kako visokonapetostni odklopniki zagotavljajo varnost osebja v transformatorskih postajah?

Predstavljajte si, da stojite v brnečem srcu sodobne električne postaje. Zrak je poln potencialne energije – megavatov moči, ki teče skozi ogromne transformatorje, pripravljene, da osvetlijo mesto. Za inženirje in tehnike, ki tukaj delajo, največji strah ni izpad elektrike; to je katastrofalna sprostitev te energije v obliki obločnega bliska. V tako visokem okolju jeVisokonapetostni odklopnik ni le stikalna naprava; to je ultimativni telesni stražar. Stoji med surovo močjo električne energije in varnostjo osebja, ki vzdržuje omrežje. Toda kako točno ta inženiring opravlja svojo nalogo reševanja življenj?

Odgovor je v kombinaciji fizike delčka sekunde, robustnih mehanskih zapor in nadzornih sistemov, varnih pred napakami. AVisokonapetostni odklopnikzagotavlja varnost osebja, ne tako, da je pasivna ovira, temveč deluje kot aktivni varuh, ki predvidi, izolira in nevtralizira grožnje, preden lahko dosežejo človeške operaterje. Za razliko od standardnega stikala deluje v vakuumu visokotlačnega plina za dušenje obloka (kot je SF6) ali olja, ki lahko v milisekundah ugasne plazemski oblok. Vendar pa je resnično merilo varnosti v filozofiji oblikovanja, ki daje prednost zaščiti ljudi na vseh ravneh – od fizičnega ločevanja delov pod napetostjo do logične izolacije krmilnih vezij. Naša tovarna priLugao je porabil desetletja za izpopolnjevanje teh varnostnih hierarhij in zagotovil, da vsakVisokonapetostni odklopnikproizvajamo, je branik varnosti za moške in ženske, ki delajo na prvih črtah distribucije moči.

Kazalo

• 1. Anatomija zaščite: Kaj naredi odklopnik varuha?
• 2. Fizika zaustavitve: Kako prekinitev napake odpravi nevarnost bliskavice obloka?
• 3. Hierarhija varnosti: zakaj se o fizičnih in električnih zaporah ni mogoče pogajati
• 4. Konfiguracije za varnost: Kako različne postavitve stikalnih naprav vplivajo na tveganje za osebje
• Pogosto zastavljena vprašanja (FAQ)
• Zaključek: varnostno partnerstvo z Lugao Power Co., Ltd.

Anatomija zaščite: Kaj naredi odklopnik varuha?

Da bi razumeli, kako aVisokonapetostni odklopnikščiti življenja, moramo secirati njegovo anatomijo. Ne gre za eno samo napravo, temveč za sistem sistemov, pri čemer vsaka plast doda kritično oviro proti električni katastrofi. Zamislite si ga kot srednjeveški viteški oklep: zunanja lupina odbije prvi udarec, verižna oklepa absorbira udarec, oblazinjena spodnja plast pa zagotavlja, da uporabnik preživi udarec. V kontekstu visoke napetosti so te plasti fizična izolacija, aktivno gašenje obloka in varna nadzorna logika. Naša tovarna oblikuje vsakegaVisokonapetostni odklopniks temi koncentričnimi obrambnimi obroči, ki zagotavljajo, da tudi če en sistem omahne, bodo ostali držali črto.

Sprehodimo se skozi plasti tipičnega živega rezervoarja SF6Visokonapetostni odklopnikiz našega objekta:

1. plast: ovojnica in izolacijski medij

Prva plast varnosti je fizično ohišje. Vse komponente pod napetostjo – kontakti, obločne žlebe in priključne točke – so zaprte v ozemljenem kovinskem ovoju. Pri sodobnih razbijalcih SF6 je ta ovoj napolnjen s plinom žveplov heksafluorid (SF6), medij z dielektrično trdnostjo, ki je veliko boljša od zraka. To pomeni, da je oseba, ki stoji poleg odklopnika, že izolirana od smrtonosnega potenciala v notranjosti z močnimi dielektričnimi lastnostmi plina in robustno steno rezervoarja. Če pride do okvare, je rezervoar zasnovan tako, da prenese notranji tlak, ne da bi počil, kar preprečuje, da bi vroč plin in ostanki izstopili navzven. To zadrževanje je prva, pogosto spregledana plast varnosti osebja.

2. sloj: Prekinjevalec – "Srce varuha"

Ko pride do napake, sproži prekinitvena enota odklopnika. V milisekundah se gibljivi kontakt loči od fiksnega kontakta. Samo to dejanje pa bi ustvarilo nevaren lok. Prekinitvena enota vsebuje valj za puhanje, ki mehansko stisne plin SF6 in usmerja curek visoke hitrosti skozi območje obloka. Ta curek hladi oblok in pometa ionizirane delce, s čimer prisili tok na nič in ustavi pretok električne energije. Sama hitrost tega postopka – pogosto manj kot 50 milisekund – omeji trajanje napake in minimizira sproščeno toplotno energijo, ki je glavni vir nevarnosti obločnega bliska. Za delavca na postaji to pomeni, da je morebitna katastrofalna napaka ugasnjena, preden lahko njena energija doseže raven, ki bi ogrozila življenja. Naša tovarnaVisokonapetostni odklopnikserije so preizkušene za obvladovanje tokov kratkega stika do 63 kA, kar zagotavlja varno obvladovanje tudi najtežjih dogodkov v omrežju.

3. plast: sistem nadzora in zaklepanja

Poleg fizičnega ugasnitve obloka jeVisokonapetostni odklopnikmora zagotoviti, da ne more delovati na način, ki bi ogrožal delavce. To dosežemo s prefinjenim mehanskim in električnim sistemom zaklepanja. Na primer, zapiralni mehanizem je pogosto zaklenjen, če je odklopnik v "testnem" položaju ali če ozemljitveno stikalo ni vključeno. V naše zasnove vključujemo "prepletanje ključev", kjer je treba ključ obrniti, da se sprosti mehanski blok, s čimer zagotovimo, da operater fizično potrdi varno stanje, preden spremeni status odklopnika. Ta plast nadzorne logike je vmesnik človek-stroj, ki preprečuje nenamerno vključitev pod napetost, ki je glavni vzrok za poškodbe na delovnem mestu v transformatorskih postajah.

Fizika zaustavitve: Kako prekinitev napake odpravi nevarnost bliskavice?

Izraz "obločni blisk" je sinonim za največjo nevarnost v transformatorski postaji. To je vrsta električne eksplozije, ki je posledica nizkoimpedančne povezave z ozemljitvijo ali drugo fazo. Nastala svetloba, zvok in toplotna energija so lahko takoj smrtonosne. Primarni mehanizem, s katerim aVisokonapetostni odklopnikščiti osebje tako, da zaustavi ta lok na sami točki njegovega nastanka. Da bi to naredil, mora odklopnik premagati temeljno fiziko elektrike – zlasti dejstvo, da oblok ustvari visoko prevodno pot ioniziranega plina, ki še naprej prenaša tok.

Tukaj je fizično zaporedje korak za korakom, ki se zgodi znotraj našegaVisokonapetostni odklopnikko je odkrita napaka:

• Zaznavanje in signal:Zaščitni releji (niso del odklopnika, ampak povezani z njim) zaznajo čezmerni tok in pošljejo sprožilni signal mehanizmu odklopnika.
• Ločevanje stikov (T0):Delovni mehanizem (vzmetni, hidravlični ali pnevmatski) potisne gibljivi kontakt stran od fiksnega kontakta. Ko se kontakti ločijo, se med njimi vname električni oblok. Ta oblok je v bistvu kratek stik skozi izolacijski plin, vendar s temperaturami, ki presegajo 20.000 K.
• Puffer Action (T0 do T2):Hkrati z gibanjem kontakta bat v prekinjevalniku stisne plin SF6 in dvigne njegov tlak z nominalnih 5 barov na več kot 15 barov. Ta stisnjen plin se nato potisne skozi šobo v območje obloka z nadzvočno hitrostjo.
• Ugasnitev loka pri ničelnem toku (T3):Visokohitrostni plinski tok odvzame toploto iz obloka in odpihne ionizirane delce. Valovna oblika naravnega izmeničnega toka (AC) poteka skozi ničelno točko. Točno v tem trenutku kombinacija zmanjšane ionizacije in hladilnega plina prepreči ponovni vžig obloka. Tok je trajno prekinjen.
• Dielektrična obnovitev:Po prekinitvi je kontaktna reža napolnjena s svežim, neioniziranim plinom SF6, ki hitro obnovi svojo dielektrično trdnost, kar zagotavlja, da lahko odklopnik prenese sistemsko napetost brez ponovnega udarca.

Celotno zaporedje se zgodi v časovnem okviru od 30 do 60 milisekund. Za tehnika, ki izvaja vzdrževanje, nevarnost obloka ni samo zmanjšana; se učinkovito odpravi, ker se energija napake razprši znotraj zaprte prekinitvene komore, ne na prostem v stikališču. Naša tovarna je izvedla obsežno analizo tega procesa s kamero visoke hitrosti, kar nam je omogočilo, da izboljšamo geometrijo šob in čas napihovanja v našemVisokonapetostni odklopnikda bi dosegli najhitrejše možne čase čiščenja. Ta hitrost je varnost. To je razlika med kratko napako in katastrofo.

Poleg tega k varnosti prispeva tudi sama zasnova pogonskega mehanizma. Naša tovarna uporablja mehanizem "brez izklopa", kar pomeni, da se odklopnik preglasi in odpre, tudi če se med napako zadrži ukaz za zapiranje. Ta varnostna zaščita zagotavlja, da osebje ni nikoli izpostavljeno poskusu ponovnega vklopa v napako, kar je pogosta nevarnost v starejših sistemih.

Hierarhija varnosti: zakaj se o fizičnih in električnih zaporah ni mogoče pogajati

V prizadevanju za varnost jeVisokonapetostni odklopnikureja stroga hierarhija: najprej preprečevanje, nato zaščita in nazadnje ublažitev. Fizične in električne zapore, vgrajene v omarico in nadzorni sistem odklopnika, so utelešenje te hierarhije. Te zapore niso neobvezni dodatki; so temeljnega pomena za varno delovanje opreme. Zasnovani so tako, da uveljavljajo določeno zaporedje operacij, s čimer zagotavljajo, da nobena posamezna človeška napaka ne povzroči živega delovnega okolja. Ta filozofija je globoko zakoreninjena v procesu načrtovanja naše tovarne, saj verjamemo, da je najvarnejši sistem tisti, ki sam po sebi preprečuje napake.

Oglejmo si ključne mehanizme zaklepanja, ki ščitijo osebje med običajnimi nalogami na postaji:

1. Položajne zapore (mehanske):To so fizične blokade, ki preprečujejo delovanje na podlagi položaja viličarja (v izvlečni stikalni napravi) ali ozemljitvenega stikala. Na primer, odklopnika ni mogoče zapreti, če je ozemljitveno stikalo v položaju "zaprto". To se doseže z razporeditvijo odmikača in zaklepnega zatiča. V našemVisokonapetostni odklopnikomar, uporabljamo pozitivno mehansko povezavo, ne le električni signal, da zagotovimo, da je ta zapora absolutna. To prepreči izjemno nevaren scenarij zapiranja odklopnika na ozemljeni vod.

2. Prepletanje ključev (programsko):Ta sistem uporablja vrsto ključavnic in ključev. En ključ je mogoče odstraniti le, ko je odklopnik v določenem stanju (npr. odprt in izoliran). Ta ključ se nato uporabi za odklepanje ozemljitvenega stikala itd. To zahteva strog postopek. Za izvedbo vzdrževanja napajalnega kabla mora operater na primer: (a) odpreti odklopnik, (b) izolirati odklopnik (ga izvleči), (c) zapreti ozemljitveno stikalo. Vsak korak zahteva edinstven ključ, zaporedje pa je vnaprej določeno. Naša tovarna zagotavlja sheme zaklepanja po meri, prilagojene specifični konfiguraciji zbiralke in dovajalnika vsake transformatorske postaje, s čimer zagotavlja, da je "varno stanje" vedno preverjeno, preden se odobri dostop.

3. Električne zapore (na osnovi logike):To so nadzorni elementi, ki preprečujejo, da bi se odklopnik zaprl ali odprl v nepravilnih pogojih. Na primer, signal "zapiranje bloka" iz zaščitnega releja bo preprečil vklop zapiralne tuljave. Še pomembneje je, da vključujemo logiko "proti črpanju", ki preprečuje, da bi se odklopnik večkrat zaprl in odprl, če se ukaz za zapiranje ohrani po napaki. To preprečuje, da bi se odklopnik med odpravljanjem napak poškodoval in morebitno katastrofalno odpovedal, kar bi ogrozilo kogarkoli v bližini. V naši moderniVisokonapetostni odklopnikPri modelih so te logične funkcije integrirane v pametni nadzorni modul z zmožnostmi samodiagnostike, kar zmanjšuje tveganje napak pri ožičenju.

Zakaj se o tem ni mogoče pogajati? Razmislite o situaciji, ko mora operater preizkusiti vezje. Brez teh zapor lahko preprosta napačna komunikacija povzroči zaprtje odklopnika, medtem ko je ozemljitvena sponka še vedno pritrjena na linijo. Posledica eksplozije bi bila usodna. Naša tovarna priLugao Power Co., Ltd.obravnava zapore kot primarno in ne sekundarno varnostno funkcijo. Te zapore obsežno testiramo v simuliranih pogojih odpovedi, s čimer zagotavljamo, da odpovejo v varnem stanju.

Konfiguracije za varnost: Kako različne postavitve stikalnih naprav vplivajo na tveganje za osebje

Način aVisokonapetostni odklopnikje vgrajen v stikalno napravo transformatorske postaje, pomembno vpliva na varnost osebja, ki upravlja. Prevladujeta dve glavni konfiguraciji: stikalne naprave z zračno izolacijo (AIS) in stikalne naprave s plinsko izolacijo (GIS). Vsak predstavlja drugačen niz tveganj in varnostnih prednosti. Izbira prave postavitve je strateška varnostna odločitev. Naša tovarna zagotavlja podrobne ocene tveganja za vsako konfiguracijo, s čimer pomaga javnim službam uravnotežiti prostorske omejitve z varnostjo osebja.

Primerjajmo te konfiguracije na podlagi ključnih varnostnih parametrov:

Kot prikazuje tabela, tehnologija GIS ponuja pomemben preskok pri varnosti osebja. Z inkapsulacijoVisokonapetostni odklopnikin vse druge komponente v kovinskem ohišju, napolnjenem z SF6, GIS skoraj odpravi tveganje zunanjega bliska obloka. Sistem je pod tlakom, tako da tudi če pride do okvare, se eksplozija zadrži, tlak pa se razprši skozi kanale za razbremenitev tlaka, ki so zasnovani tako, da usmerjajo vsak izpust stran od osebja. V nasprotju s tem so odklopniki AIS nameščeni na odprtih strukturah in čeprav vključujejo ozemljitev in zapore, lahko napaka še vedno povzroči silovit in nevaren blisk obloka, ki se širi v stikališče.

Vendar GIS ni brez lastnih varnostnih pomislekov. Plin SF6 je gost in lahko izpodriva kisik v zaprtih prostorih, med hudo notranjo napako pa lahko nastanejo strupeni produkti razgradnje. NašVisokonapetostni odklopnikEnote GIS vključujejo sisteme za spremljanje plina (gostota in vlaga) ter so opremljene z odprtinami za razbremenitev tlaka in izpušnimi filtri za varno ravnanje s temi stranskimi produkti. Naše prostore GIS načrtujemo tudi tako, da zagotovimo, da je rutinski dostop za vzorčenje plina ali pregled komponent lahko varen z ustrezno osebno zaščitno opremo (PPE). Naša tovarna ponuja obsežen paket usposabljanja o posebnih varnostnih protokolih za delovanje GIS, pri čemer poudarja, da tehnologija sicer zagotavlja vrhunsko zaščito, vendar zahteva discipliniran pristop k vzdrževanju.

Ne glede na to, ali podjetje izbere AIS ali GIS,Visokonapetostni odklopnikje osrednja varnostna komponenta. Naša tovarna zagotavlja, da je ne glede na postavitev stikalne naprave odklopnik, ki ga dobavljamo, opremljen z najvišjo stopnjo zaklepanja, zmožnostjo gašenja obloka in diagnostične inteligence za zaščito ljudi, ki vzdržujejo električno omrežje.

Pogosto zastavljena vprašanja (FAQ)

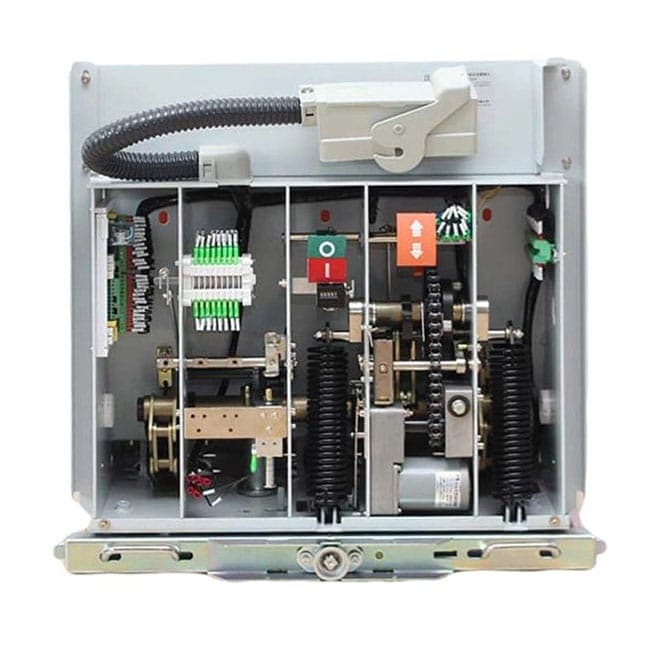

Vprašanje 1: Kakšna je glavna razlika med odklopnikom SF6 in vakuumskim odklopnikom v smislu varnosti?

Odgovor: Tako SF6 kot vakuumski lomilci se uporabljajo zaradi varnosti, vendar se razlikujejo po mediju. Odklopniki SF6, tako kot tisti od Lugao Power Co., Ltd., uporabljajo plin SF6, ki ponuja odlične dielektrične lastnosti in je idealen za visokonapetostne aplikacije (do 800 kV). Vsebujejo oblok v zaprti komori, sam plin pa zahteva previdno ravnanje, saj je toplogredni plin. Vakuumski odklopniki uporabljajo vakuum kot dielektrik, kar je izjemno varno in ne zahteva ravnanja s plinom, vendar so običajno omejeni na srednje napetosti (do 52 kV) zaradi fizičnih omejitev vakuumskega prekinjevalnika. Za varnost osebja v visokonapetostnih transformatorskih postajah SF6 ponuja vrhunsko zmogljivost prekinitve, vendar so robustni sistemi za ravnanje s plinom in nadzor bistveni za ublažitev okoljskih tveganj in tveganj za zadušitev.

Vprašanje 2: Kako "Trip-Free" mehanizem v visokonapetostnem odklopniku poveča varnost?

Odgovor: Mehanizem "brez spotikanja" je kritična varnostna funkcija. Zagotavlja, da če operater drži gumb za zapiranje odklopnika, medtem ko je ukaz za izklop aktiven (zaradi napake), bo odklopnik preglasil ukaz za zapiranje in ostal odprt. To preprečuje, da bi odklopnik poskušal zapreti in ponovno napajati okvarjeno vezje, medtem ko je osebje v bližini. Učinkovito postavi odklopnik v stanje, ki ga ni mogoče preglasiti z ročnim posegom, s čimer prepreči potencialno katastrofalno ponovno okvaro. Ta zasnova je osrednjega pomena za filozofijo varnosti pred okvarami v naši tovarni.

Vprašanje 3: Ali je mogoče visokonapetostni odklopnik odpreti na daljavo, da se zagotovi varnost osebja med katastrofo?

Odgovor: Da. Sodobni visokonapetostni odklopniki so opremljeni z zmožnostmi oddaljenega sprožitve prek SCADA ali sistemov za nadzor transformatorskih postaj. To operaterjem omogoča, da odklopnik odprejo z varne razdalje (kontrolna soba) v nujnih primerih, kot je požar, potres ali grozeča grožnja obloka, preden se kdorkoli približa opremi. To upravljanje na daljavo je ključna prednost sodobnih digitalnih postaj, saj bistveno zmanjša tveganje za človeško življenje med ekstremnimi dogodki. Naša tovarna vključuje robustne komunikacijske vmesnike (IEC 61850), da zagotovi zanesljivo delovanje na daljavo.

Vprašanje 4: Katere varnostne funkcije preprečujejo, da bi delavec pomotoma zaprl odklopnik, medtem ko je drug delavec v kabini?

Odgovor: To preprečimo predvsem s kombinacijo mehanskih zapor in ključavnic. V večini modelov stikalnih naprav odklopnika ni mogoče postaviti v "zaprt" položaj, če vezje ni popolno. Poleg tega ima mehanizem "ozemljen" položaj, ki mehansko preprečuje zapiranje ozemljitvenega stikala, če je odklopnik zaprt. Končno uporaba postopkov zaklepanja/označevanja (LOTO) s fizičnimi ključavnicami na krmilnem vezju odklopnika zagotavlja, da odklopnika ni mogoče zapreti na daljavo ali lokalno, medtem ko poteka vzdrževanje. Ti večplastni ukrepi ustvarjajo varen sistem.

5. vprašanje: Ali Lugao Power Co.,Ltd. zagotoviti usposabljanje o varnem delovanju svojih visokonapetostnih odklopnikov?

Odgovor: Da, nudimo celovite programe usposabljanja kot del naših poprodajnih storitev. Usposabljanje ne zajema le osnovnega delovanja, temveč tudi podrobne module o sistemih zaklepanja, varnosti obločnega bliska, postopkih v sili in pravilni uporabi osebne zaščitne opreme (PPE). Nudimo usposabljanje na kraju samem in virtualne simulacije, da zagotovimo, da operaterji in tehniki razumejo varnostne mehanizme, vgrajene v našo opremo. Ta predanost izobraževanju je del naše temeljne filozofije, da smo partner pri varnosti, ne le dobavitelj opreme.

Zaključek: varnostno partnerstvo z Lugao Power Co., Ltd.

Visokonapetostni odklopnik je neopevani junak varnosti transformatorskih postaj. To je naprava, ki stoji, nevidna, da zadrži bes napake, tista, ki uveljavlja strogo zaporedje operacij, in tista, ki fizično loči moške in ženske od milijonov voltov, ki napajajo naš svet. priLugao Power Co., Ltd., naša tovarna ne proizvaja leVisokonapetostni odklopnikenote; izdelujemo varnostne sisteme. Zavedamo se, da je za vsako specifikacijo in vsakim poročilom o preskusu dobro počutje človeka. Zavezani smo premikanju meja tehnologije prekinitev, logike zaklepanja in diagnostične inteligence, da bi zagotovili, da naši izdelki ne ščitijo le omrežja, temveč tudi ljudi, ki mu služijo. Varnost ni kontrolni seznam; to je naša kultura.
