Kako visokonapetostni odklopniki ravnajo s kratkimi stiki in preobremenitvami?

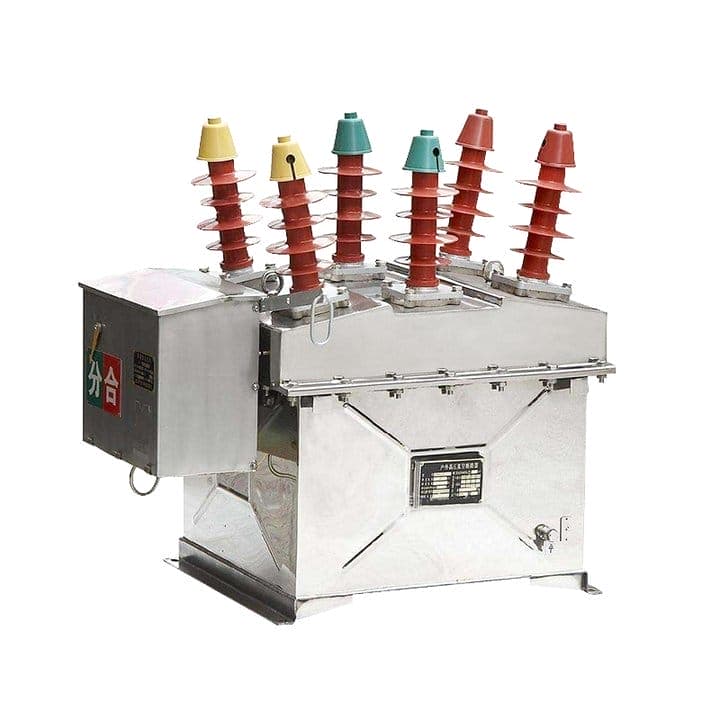

V visokonapetostnih elektroenergetskih sistemih so kratki stiki in preobremenitve neizogiben pojav, ki lahko povzroči katastrofalno škodo na opremi, prekine oskrbo z električno energijo in ogrozi osebje. Visokonapetostni odklopnik je primarna zaščitna naprava, ki mora zaznati, prekiniti in izolirati te napake v milisekundah. Toda kako natančno visokonapetostni odklopnik obvlada tako ekstremne električne dogodke? Postopek vključuje prefinjeno zaporedje zaznavanja, koordinacije releja, mehanskega delovanja in ugasnitve obloka. Ko pride do kratkega stika ali preobremenitve, lahko tok naraste na vrednosti, ki so 10- do 50-kratne od običajnega delovnega toka, kar povzroči ogromno toplotno in mehansko obremenitev. TheVisokonapetostni odklopnikmora ne samo odpreti svojih kontaktov, da prekine tokokrog, temveč tudi hitro in varno ugasniti nastali električni oblok ter preprečiti ponovni vžig. V Lugao Power Co., Ltd. naša tovarna že več kot 20 let izdeluje visokonapetostne odklopnike in izpopolnili smo prekinitvene mehanizme za obvladovanje okvarnih tokov do 80 kA pri napetostih do 550 kV.

Obravnavanje kratkih stikov in preobremenitev se razlikuje tako glede strategije zaznavanja kot prekinitve. Preobremenitev je zmeren, a trajen previsok tok, običajno 1,2- do 2-kratnik nazivnega toka, ki lahko povzroči toplotno škodo, če dovolite, da traja. Kratki stiki so hujši, s tokovi, ki lahko presežejo 10-kratno nazivno vrednost, kar ustvarja ogromne magnetne sile in energije oblokov. Visokonapetostni odklopnik uporablja zaščitne releje za razlikovanje med temi dogodki in sproži ustrezen odziv. Za preobremenitve lahko odklopnik uporabi časovni zamik, da omogoči odpravo začasnih preobremenitev. Pri kratkih stikih mora odklopnik delovati v trenutku, pogosto v 2 do 3 ciklih (30 do 50 milisekund). Ta članek raziskuje podrobne mehanizme – od zaznavanja napak do gašenja obloka – ki visokonapetostnemu odklopniku omogočajo zanesljivo obvladovanje teh ekstremnih pogojev. Delimo tudi tehnične specifikacije iz proizvodne linije naše tovarne in praktične vpoglede v vzdrževanje.

Kazalo

• 1. Kaj se zgodi znotraj visokonapetostnega odklopnika med kratkim stikom?
• 2. Kako visokonapetostni odklopnik zazna in razlikuje med preobremenitvami in kratkimi stiki?
• 3. Katere so ključne tehnične specifikacije za prekinitev napake?
• 4. Kako lahko vzdrževanje in testiranje zagotovita zanesljivo odpravljanje napak?
• Pogosto zastavljena vprašanja (FAQ)
• Zaključek in posvetovanje o sistemu zaščite

Kaj se zgodi znotraj visokonapetostnega odklopnika med kratkim stikom?

Ko pride do kratkega stika, tok v napajalnem sistemu takoj naraste in visokonapetostni odklopnik se mora odzvati z izjemno hitrostjo. Zaporedje dogodkov znotraj odklopnika je fino koreografiran mehanski in električni proces. Po prejemu sprožilnega signala od zaščitnega releja delovni mehanizem (vzmetni, hidravlični ali pnevmatski) sprosti shranjeno energijo, zaradi česar se gibljivi kontakt loči od fiksnega kontakta. V trenutku ločitve nastane električni oblok čez kontaktno režo, ki ga vzdržuje visok okvarni tok. Ta lok ustvarja temperature od 15.000 do 20.000 Kelvinov, ki bi uparile kontakte in uničile odklopnik, če ni nadzorovan. Zato se visokonapetostni odklopnik zanaša na medij za gašenje obloka – bodisi plin SF6, vakuum ali olje – za hlajenje in deionizacijo obloka, ki ga ugasne ob naslednjem trenutnem prehodu skozi ničlo. Celoten proces od nastanka napake do prekinitve toka se mora zgoditi v 3 do 5 ciklih napajanja (50 do 80 milisekund).

Podroben postopek po korakih znotraj visokonapetostnega odklopnika med kratkim stikom:

• 1. korak: Odkrivanje napak in zagon releja:Tokovni transformatorji (CT) zaznajo nenadno povečanje toka in pošljejo signal zaščitnemu releju. Rele primerja tok z nastavitvijo vklopa in ugotovi, ali je napaka kratek stik ali preobremenitev. Za kratek stik rele pošlje takojšnji ukaz za izklop odklopniku.
• 2. korak: Aktivacija operacijskega mehanizma:Sprožilna tuljava je pod napetostjo in sprosti zapah, ki drži pogonski mehanizem. Pri vzmetnem lomilniku vzmet sprosti in poganja gibljivi kontakt preko povezovalnega sistema. V hidravličnem kladivcu je visokotlačno olje usmerjeno v bat, ki premika kontakt. To mehansko dejanje običajno traja od 5 do 15 milisekund.
• 3. korak: ločitev kontaktov in oblok:Ko se gibljivi kontakt umakne, lok premosti vrzel. Oblok na začetku poganjata visok tok in nastale magnetne sile. Obločni kontakti, izdelani iz materialov, kot sta baker-volfram ali srebro-volfram, so odporni proti taljenju, vendar še vedno doživljajo znatno erozijo.
• 4. korak: Gašenje obloka:V visokonapetostnem odklopniku SF6 napihovalni mehanizem stisne plin SF6 in ga usmeri skozi šobo čez oblok. Visokohitrostni plinski tok odstranjuje toploto in ionizirane delce, medtem ko elektronegativne molekule SF6 zajemajo proste elektrone in preprečujejo ponovno ionizacijo. V vakuumskem prekinjevalcu oblok ugasne s hitro difuzijo kovinskih hlapov v vakuumskem okolju.
• 5. korak: trenutna ničelna prekinitev:Oblok ugasne pri naslednjem ničelnem toku (ko AC valovna oblika prečka ničlo). Po prekinitvi se mora dielektrična trdnost čez odprte kontakte hitro obnoviti, da prenese prehodno obnovitveno napetost (TRV), ki se pojavi čez vrzel. Odklopnik mora ostati odprt, kar preprečuje ponovni zagon.

Za ponazoritev resnosti dogodka kratkega stika razmislite o sistemu 145 kV s tokom napake 40 kA. Energija, ki se sprosti v obloku, lahko preseže 100 MJ, kar zadostuje za taljenje 50 kg bakra. Naš visokonapetostni odklopnik v Lugau je zasnovan za obvladovanje takšnih dogodkov z minimalno erozijo kontakta. Mehanizem za puhanje SF6, ki ga uporabljamo, je bil optimiziran z računalniško dinamiko tekočin (CFD), da zagotovimo, da hitrost pretoka plina preseže 2 Macha na grlu šobe, kar zagotavlja hitro ugasnitev obloka. V tipskih preskusih je naš visokonapetostni odklopnik uspešno prekinil napake 40 kA pri 145 kV za 20 zaporednih operacij brez kakršnega koli poslabšanja delovanja. Ta robustna zasnova daje podjetjem zaupanje, da bo njihov sistem zaščiten tudi v najhujših pogojih kratkega stika.

Kako visokonapetostni odklopnik zazna in razlikuje med preobremenitvami in kratkimi stiki?

Sposobnost razlikovanja med preobremenitvami in kratkimi stiki je ključnega pomena za zanesljivo delovanje elektroenergetskega sistema. Preobremenitev je stanje, ko tok preseže nazivno vrednost, vendar ni neposredna nevarnost za opremo in je lahko začasna (npr. zagon velikega motorja). Kratek stik je resna napaka, ki zahteva takojšnjo odpravo. Visokonapetostni odklopnik se za to razlikovanje zanaša na zaščitne releje - bodisi elektromehanske, polprevodniške ali mikroprocesorske. Ti releji prejemajo tokovne vhode od tokovnih transformatorjev (CT) in napetostne vhode od potencialnih transformatorjev (PT) ter uporabljajo posebne algoritme in časovno-tokovne karakteristike za razlikovanje med obema pogojema. Rele nato pošlje izklopni signal visokonapetostnemu odklopniku z ustreznim časom.

Kako sistem za zaznavanje visokonapetostnega odklopnika loči napake:

• Pretokovna zaščita z inverznim časom (za preobremenitve):Rele uporablja inverzno časovno karakteristično krivuljo, kjer se čas proženja zmanjšuje, ko tok narašča. Pri zmerni preobremenitvi (npr. 120 odstotkov nazivnega toka) je lahko izklopni čas nekaj sekund, kar omogoča prehod začasnih preobremenitev. Če se preobremenitev nadaljuje, rele sproži visokonapetostni odklopnik, da prepreči toplotno škodo.
• Trenutna nadtokovna zaščita (za kratke stike):Pri tokovih, ki presegajo visok prag vklopa (običajno 8- do 12-kratnik nazivnega toka), rele deluje v trenutku in pošlje izklopni signal brez namerne zakasnitve. To zagotavlja, da se visokonapetostni odklopnik odpre v 20 do 30 milisekundah, s čimer se omeji škoda na opremi.
• Usmerjena nadtokovna zaščita:V omrežnih sistemih lahko pride do napak v kateri koli smeri. Usmerjeni releji uporabljajo tokovne in napetostne vhode za določitev smeri napake, s čimer zagotovijo, da se odpre samo visokonapetostni odklopnik, ki je najbližji napaki, medtem ko drugi ostanejo zaprti, da ohranijo pretok moči.
• Zaščita pred napako na tleh:Za enojne napake med linijo in zemljo, ki so pogoste v visokonapetostnih sistemih, se uporablja zaznavanje preostalega toka. Rele spremlja tok ničelnega zaporedja, ki je vsota trifaznih tokov. Če tok ničelnega zaporedja preseže nastavljeni prag, rele sproži visokonapetostni odklopnik.

Sodobni sistemi visokonapetostnih odklopnikov uporabljajo numerične releje s komunikacijskimi zmogljivostmi, ki omogočajo daljinsko spremljanje in usklajevanje z drugimi odklopniki v postaji. Ti releji lahko shranjujejo tudi zapise dogodkov in valovne oblike napak, ki so neprecenljive za analizo po okvari. Naša tovarna v Lugao Power Co., Ltd. zagotavlja celovito storitev usklajevanja zaščitnih relejev, ki zagotavlja, da se nastavitve za naš visokonapetostni odklopnik optimalno ujemajo z zahtevami vašega sistema. Uporabljamo industrijsko standardno programsko opremo za koordinacijo za simulacijo različnih scenarijev napak in preverjanje, ali nastavitve releja zagotavljajo selektivno koordinacijo, kar pomeni, da deluje samo odklopnik, ki je najbližji napaki.

Praktičen primer: V 230 kV daljnovodu je lahko zaščitni rele za visokonapetostni odklopnik nastavljen tako, da se sproži pri 1,2-kratniku nazivnega toka za preobremenitev z nastavitvijo časovnega gumba na 2 sekundi in pri 12-kratniku nazivnega toka za takojšnje izklop. Če se zažene velik motor, ki povzroči 1,4-kratni tokovni sunek, se rele ne bo sprožil, ker je trajanje preobremenitve kratko. Če pa pride do medfazne napake, lahko tok doseže 18-kratno nazivno vrednost in rele bo v trenutku sprožil visokonapetostni odklopnik, tako da bo napaka odpravljena v 3 ciklih. Ta selektivna koordinacija je bistvena za ohranjanje stabilnosti sistema in preprečevanje kaskadnih izpadov.Lugao Power Co., Ltd.zagotavlja podroben vodnik za nastavitev releja z vsakim visokonapetostnim odklopnikom, ki pomaga pripomočkom pri doseganju optimalne koordinacije.

Katere so ključne tehnične specifikacije za prekinitev napake?

Sposobnost visokonapetostnega odklopnika za obvladovanje kratkih stikov in preobremenitev je opredeljena z nizom kritičnih tehničnih specifikacij. Ti parametri določajo nazivni tok napake odklopnika, čas prekinitve in zmogljivost prehodne obnovitvene napetosti (TRV). Lugao Power Co., Ltd. proizvaja široko paleto visokonapetostnih odklopnikov za različne nivoje napetosti in napake. Spodnja tabela povzema ključne specifikacije za odpravljanje napak za naše najbolj priljubljene modele, ki se uporabljajo v prenosnih in distribucijskih postajah po vsem svetu. Vse vrednosti so tipsko testirane v skladu s standardoma IEC 62271-100 in ANSI C37.09.

Poleg standardnih nazivnih vrednosti naša tovarna ponuja visokonapetostne odklopnike z izboljšanimi zmožnostmi prekinitve napak. Nudimo na primer "hitro" različico z optimiziranim delovnim mehanizmom, ki skrajša odpiralni čas za 5 milisekund, kar je ključnega pomena za aplikacije generatorskih odklopnikov. Za preklapljanje kapacitivnih tokov ponujamo tudi preklopno varianto "kondenzatorske banke" z višjo oznako TRV. Vsi naši visokonapetostni odklopniki so opremljeni s samodejnim puferskim mehanizmom, ki zmanjša delovno energijo, potrebno za prekinitev napake, za 30 odstotkov, kar omogoča manjše vzmeti in zanesljivejše delovanje.

Da zagotovimo, da naš visokonapetostni odklopnik ustreza določenim ocenam napak, je vsaka enota podvržena obširnemu tovarniškemu programu testiranja. To vključuje dielektrične teste (napajalna frekvenca in impulz strele), teste kratkega stika v neodvisnih laboratorijih in teste mehanske vzdržljivosti (več kot 10.000 operacij). Naša tovarna v Lugao Power Co., Ltd. zagotavlja popolno poročilo o preskusu z vsako pošiljko, vključno z oscilogrami testov prekinitve napak, kar zagotavlja popolno sledljivost. Za uporabnike javnih služb so ta poročila o preskusih bistvenega pomena za študije načrtovanja omrežja in usklajevanja ter zagotavljajo, da bo visokonapetostni odklopnik deloval po pričakovanjih, ko pride do napake.

Kako lahko vzdrževanje in testiranje zagotovita zanesljivo odpravljanje napak?

Celo najboljši visokonapetostni odklopnik ne bo zmogel kratkega stika ali preobremenitve, če ni pravilno vzdrževan. Odpravljanje napak je odvisno od natančne časovne razporeditve mehanskih komponent, celovitosti medija za gašenje obloka ter pravilnega delovanja relejev in krmilnih vezij. Naša tovarna v Lugao Power Co., Ltd. je razvil obsežen program vzdrževanja za naš visokonapetostni odklopnik, ki vključuje redne preglede, funkcionalno testiranje in diagnostično analizo. Redno vzdrževanje ne le zagotavlja, da bo odklopnik deloval, ko je to potrebno, temveč tudi podaljša njegovo življenjsko dobo in zmanjša tveganje katastrofalne okvare.

Bistvene vzdrževalne prakse za zanesljivo odpravljanje napak visokonapetostnega odklopnika:

• Merjenje kontaktne obrabe in erozije:Po prekinitvi kratkega stika lahko obločni kontakti erodirajo. Naš dizajn visokonapetostnega odklopnika vključuje indikator obrabe, ki operaterjem omogoča oceno preostale življenjske dobe kontakta. Priporočamo, da vsako leto izmerite kontaktni upor (z mikroohmmetrom) in zamenjate kontakte, ko se upor poveča za več kot 20 odstotkov glede na osnovno vrednost.
• Nadzor gostote plina SF6 in vlage:Za pravilno gašenje obloka je treba tlak plina SF6 vzdrževati v določenem območju. Nadzornik gostote nenehno spremlja tlak plina in opozori operaterje, če pride do puščanja. Poleg tega je treba vsake pol leta preveriti vsebnost vlage; če preseže 200 ppm, je treba plin filtrirati ali zamenjati. Naša tovarna nudi storitve ravnanja s plinom in analize za vse naše visokonapetostne odklopnike.
• Časovni preizkus delovnega mehanizma:Čas odpiranja in zapiranja odklopnika je treba vsako leto preveriti z digitalnim časovnim analizatorjem. Odstopanja za več kot 10 odstotkov od tovarniško nastavljenih vrednosti lahko kažejo na mehansko obrabo ali neusklajenost. Naš visokonapetostni odklopnik ima modularni mehanizem delovanja, ki ga je mogoče servisirati, ne da bi odklopnik odstranili iz uporabe.
• Preskusi izolacijske upornosti in faktorja moči:Izolacijske dele - izolatorje stebrov, puše in notranje podporne strukture - je treba preizkusiti glede dielektrične celovitosti. Priporočamo, da vsaka tri leta opravite test faktorja moči (tan delta), da ugotovite morebitno poslabšanje izolacijskih lastnosti.

Za ponazoritev pomembnosti vzdrževanja razmislite o primeru evropskega podjetja, ki je doživelo, da se 245 kV visokonapetostni odklopnik ni sprožil med kratkim stikom, kar je povzročilo veliko škodo na transformatorju. Preiskava je pokazala, da se je v delovnem mehanizmu odklopnika nabrala vlaga zaradi neuspešnega tesnjenja, sprožilna tuljava pa se je zagozdila. Podjetje je nato sprejelo naš priporočeni letni časovni preizkus in preverjanje vlage, v zadnjih osmih letih pa ni bilo nobene podobne okvare. Naša tovarna nudi podroben dnevnik vzdrževanja za vsak visokonapetostni odklopnik in nudimo usposabljanje za osebje javnih služb o pravilnem testiranju in diagnostičnih postopkih.

Za stranke, ki potrebujejo celovito podporo, Lugao Power Co.,Ltd. ponuja servisno pogodbo, ki vključuje letni obisk tovarniško usposobljenega tehnika, diagnostične teste na kraju samem in nujno zamenjavo rezervnih delov. Ponujamo tudi možnost daljinskega nadzora, ki nenehno spremlja ključne parametre visokonapetostnega odklopnika in pošilja opozorila v nadzorni center podjetja, če kateri koli parameter odstopa od običajnega območja. Z vlaganjem v redno vzdrževanje in izkoriščanjem našega diagnostičnega strokovnega znanja lahko javna podjetja zagotovijo, da bo njihov visokonapetostni odklopnik zanesljivo obvladal kratke stike in preobremenitve, zaščitil elektroenergetski sistem in zmanjšal čas izpadov.

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kolikšen je največji tok kratkega stika, ki ga lahko prekine visokonapetostni odklopnik?

Odgovor: Maksimalni kratkostični tok je odvisen od nazivne izklopne moči odklopnika, ki je navedena v kA. Za naše visokonapetostne odklopnike serije LGB se največji prekinitveni tok giblje od 31,5 kA za modele 72,5 kV do 63 kA za modele 550 kV. Ta ocena temelji na simetričnem toku pri nazivni napetosti. Odklopnik lahko prekine tudi asimetrične napakne tokove z enosmerno komponento, pod pogojem, da skupni tok ne preseže konstrukcijske zmogljivosti odklopnika. Za višje stopnje napak je mogoče uporabiti več odklopnikov zaporedno ali pa izbrati odklopnik z višjo nazivno vrednostjo. Naša tovarna nudi storitev analize na ravni napak, ki vam pomaga izbrati pravi odklopnik za vaš sistem.

Vprašanje 2: Kako visokonapetostni odklopnik ugasne oblok, potem ko se odpre?

Odgovor: Visokonapetostni odklopnik uporablja puferski mehanizem, ki stisne plin SF6 in ga usmeri skozi šobo čez oblok. Visokohitrostni plinski tok ohladi oblok in odstrani ionizirane delce, medtem ko elektronegativne molekule SF6 zajamejo proste elektrone in preprečijo ponovno ionizacijo. Ob trenutnem prehodu ničle oblok ugasne in dielektrična trdnost kontaktne reže se hitro obnovi. Ta postopek se ponovi za vsako fazo posebej. Naš visokonapetostni odklopnik je bil preizkušen, da zagotovi zanesljivo gašenje obloka v vseh pogojih napake.

Vprašanje 3: Ali lahko visokonapetostni odklopnik prenese več kratkih stikov brez vzdrževanja?

Odgovor: Da, visokonapetostni odklopnik je zasnovan tako, da obravnava večkratne prekinitve napak, preden je potrebno vzdrževanje. Število prekinitev napake, ki jih lahko obravnava, je odvisno od velikosti toka napake in zasnove odklopnika. Naš visokonapetostni odklopnik lahko na primer prenese 20 prekinitev kratkega stika s polno nazivno vrednostjo brez zamenjave kontakta. Pri nižjih okvarnih tokovih pa je lahko število prekinitev bistveno večje. Priporočamo spremljanje obrabe kontaktov z uporabo indikatorja obrabe in načrtovanje vzdrževanja na podlagi kumulativnega prekinjenega toka napake. Naša tovarna ponuja kalkulator vzdrževanja za pomoč pri tem načrtovanju.

Vprašanje 4: Kakšna je razlika med kratkim stikom in preobremenitvijo v smislu delovanja visokonapetostnega odklopnika?

Odgovor: Kratek stik je napaka visokega toka, ki zahteva takojšnjo prekinitev, običajno v 3 do 5 ciklih, da se prepreči poškodba opreme. Preobremenitev je zmeren prekomerni tok, ki ni takoj nevaren, in rele odklopnika lahko dovoli, da vztraja nekaj sekund do minut, da se začasne preobremenitve odpravijo. Visokonapetostni odklopnik deluje hitreje pri kratkih stikih kot pri preobremenitvah. Za preobremenitve je lahko odklopnik opremljen s toplotno ali obratno časovno karakteristiko sprožitve. Naše nastavitve zaščitnega releja so optimizirane za razlikovanje med tema dvema pogojema in zagotavljajo pravilen odziv.

Vprašanje 5: Kako pogosto je treba testirati delovanje visokonapetostnega odklopnika za odpravljanje napak?

Odgovor: Priporočamo, da vsaj enkrat letno opravite obsežen preizkus delovanja visokonapetostnega odklopnika pri odpravljanju napak, vključno s časovnimi preskusi, merjenjem kontaktnega upora in analizo plina SF6. Za odklopnike, ki pogosto delujejo ali se nahajajo v težkih okoljih, je priporočljivo pogostejše testiranje (vsakih 6 mesecev). Poleg tega je treba po vsaki večji prekinitvi zaradi napake (nad 50 odstotkov nazivne prekinitvene zmogljivosti) odklopnik pregledati in preizkusiti. Naša tovarna zagotavlja podroben postopek testiranja in ponuja storitve testiranja na terenu za vse naše izdelke visokonapetostnih odklopnikov.

Zaključek: Zagotovite zanesljivo zaščito pred napakami z visokonapetostnim odklopnikom

Visokonapetostni odklopniki so prva obramba pred kratkimi stiki in preobremenitvami v elektroenergetskih sistemih. Njihova sposobnost hitrega in zanesljivega odkrivanja, prekinitve in izolacije napak je ključnega pomena za stabilnost sistema, zaščito opreme in varnost osebja. Kot smo pojasnili, postopek vključuje natančno koordinacijo releja, hitro mehansko delovanje in napredno gašenje obloka s plinom SF6. Tehnične specifikacije in vzdrževalne prakse, ki smo jih opisali, zagotavljajo, da bo vaš visokonapetostni odklopnik deloval takrat, ko je to najbolj pomembno. V Lugao Power Co., Ltd. je naša tovarna izdelala obsežno paleto visokonapetostnih odklopnikov, ki ustrezajo najvišjim mednarodnim standardom in so podprti z desetletji izkušenj v energetski industriji.
