Kako nazivne napetosti vplivajo na delovanje glavne enote obroča?

Vrednosti napetosti niso le specifikacije na imenski ploščici; so temeljni kamenGlavna enota Ring(RMU) zmogljivost, varnost in dolgo življenjsko dobo. V srednjenapetostnih distribucijskih omrežjih (običajno 6 kV do 40,5 kV) izbira RMU z neustrezno nazivno napetostjo povzroči katastrofalne okvare izolacije, čezmerno delno praznjenje in nestabilnost delovanja. V Lugao Power Co., Ltd. je naša tovarna zasnovala rešitve glavne enote Ring, ki se natančno ujemajo s profili napetosti omrežja in zagotavljajo, da vsaka komponenta od zbiralk do vakuumskih prekinjevalnikov deluje znotraj svojega optimalnega okna električne napetosti. Ta članek pojasnjuje, zakaj nazivne napetosti narekujejo dielektrično trdnost, prekinitveno zmogljivost in odpornost na napake.

Za upravljavce javnih služb in inženirje industrijskih objektov razumevanje razmerja med nazivno napetostjo sistema in zdržljivostjo RMU preprečuje drage izpade. Obročna glavna enota, zasnovana za 12 kV, uporabljena v sistemu 24 kV, bo doživela dvojno napetost električnega polja, kar bo pospešilo staranje izolacije in povečalo tveganje medfaznega iskrenja. Nasprotno pa previsoka specifikacija RMU za omrežje z nižjo napetostjo pomeni zaman kapitalske izdatke. Naša tovarna v Lugao Power Co., Ltd. gradi prilagodljive RMU-je s preverjenimi nazivnimi napetostmi, skladnimi s standardoma IEC 62271-200 in GB/T 3906. Ta obsežen vodnik razčlenjuje, kako nazivne napetosti vplivajo na vsak parameter delovanja, podprt z našimi lastnimi preskusnimi podatki in izkušnjami na terenu.

Imenik

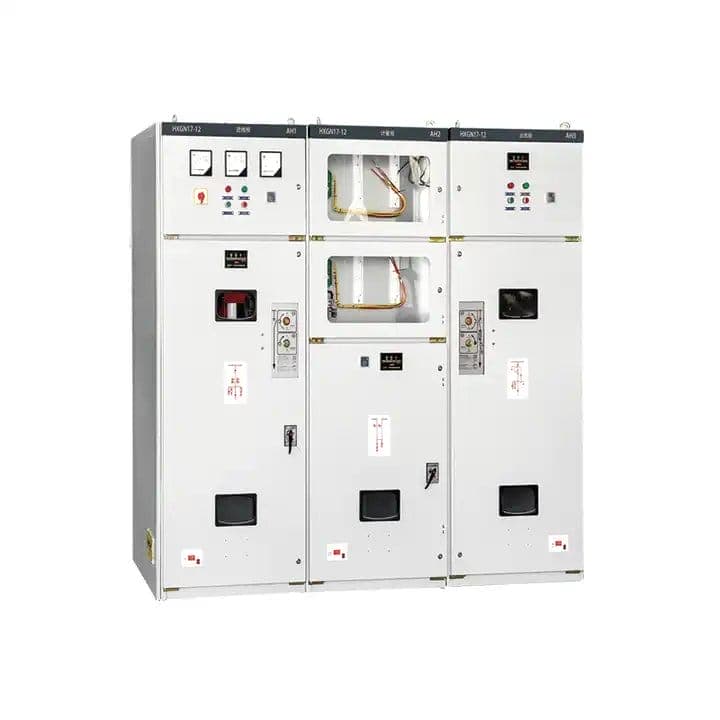

Zakaj nazivna napetost določa dielektrično trdnost in koordinacijo izolacije v glavni enoti obroča

Dielektrična zmogljivost katere koli glavne enote Ring je v osnovi povezana z njeno nazivno napetostjo. Nazivna napetost vpliva na električne razdalje, plazilne poti in vrsto izolacijskega medija (SF6, trdni epoksi ali suh zrak). Za obročno glavno enoto podjetja Lugao Power Co., Ltd. naša tovarna oblikuje vsak RMU z določeno vzdržljivo napetostjo močnostne frekvence in vzdržljivo napetostjo impulza strele, ki je v neposredni korelaciji z največjo delovno napetostjo sistema. Spodaj je podrobna razčlenitev, kako nazivne napetosti določajo pragove izolacije.

• Osnovna raven izolacije (BIL):Za 12 kV RMU je standardna vzdržljiva napetost impulza strele 75 kV vrh. Za enoto 24 kV se BIL dvigne na 125 kV. To 66-odstotno povečanje zahteva večji fazni razmik in robustne trdne izolacijske pregrade.
• Začetna napetost delne razelektritve (PDIV):Višje vrednosti napetosti eksponentno povečajo tveganje delne izpraznitve. Naša tovarna testira vsako glavno enoto obroča pri 1,5-kratni nazivni napetosti, da zagotovi, da PDIV ostane pod 10 pC. Pri 36 kV nadzor PD zahteva troslojno epoksi litje.
• Varnost in plazenje:IEC 62271-1 določa minimalne razdalje 60 mm za 12 kV in 120 mm za 24 kV. Naše zasnove glavne enote Ring vključujejo optimizirano vakuumsko litje za zmanjšanje zahtevanih razdalj in hkrati preseganje standardov.
• Odvisnost od tlaka SF6:Pri RMU-jih, izoliranih s plinom, višje vrednosti napetosti zahtevajo večjo gostoto plina SF6 (0,25 MPa za 12 kV v primerjavi z 0,45 MPa za 40,5 kV), da se ohrani dielektrična togost. Lugao Power Co., Ltd. uporablja neprepustne varjene rezervoarje iz nerjavečega jekla.

Naša tovarna je zbrala rezultate testiranja iz več kot 500 naprav RMU. Naslednja tabela prikazuje neposredno korelacijo med nazivno napetostjo in ključnimi parametri izolacije zaLugao Power Co., Ltd.Serija glavne enote Ring.

Izbira prave nazivne napetosti ni neobvezna. Ko glavna enota obroča deluje nad svojo načrtovano napetostjo, se v dveh letih začne električno drevje. Naša tovarna priporoča, da vedno določite RMU z nazivno napetostjo, ki je enaka ali 10 % višja od največje delovne napetosti omrežja. Lugao Power Co., Ltd. ponuja prilagojene RMU-je od 6 kV do 40,5 kV, od katerih je vsak preverjen s preskusi tipa dielektrika v našem certificiranem visokonapetostnem laboratoriju.

Kako nazivne napetosti neposredno vplivajo na preklop obremenitve in zmogljivost kratkega stika

Zmogljivost preklapljanja bremena in zmogljivost kratkega stika glavne enote obroča nista statična; skalirajo z nazivno napetostjo. Za dano zasnovo fizičnega kontakta povečanje nazivne napetosti poveča energijo obloka med preklopnimi operacijami. Naši tovarniški inženirji pri Lugao Power Co., Ltd. oblikujte našo glavno enoto obroča s kontaktnimi geometrijami, ki hkrati upoštevajo napetost in tok. Evo, kako nazivna napetost vpliva na dinamično zmogljivost.

• Zmogljivost gašenja obloka:Pri 12 kV mora prekinitveno stikalo zadušiti oblok približno 250 V na mm. Pri 24 kV se napetost obloka podvoji, kar zahteva hitrejše hitrosti ločevanja kontaktov in izboljšane obločne žlebe. Naš RMU uporablja vakuumske prekinjevalce aksialnega magnetnega polja za dosledno delovanje do 40,5 kV.
• Izdelovalna zmogljivost (vršni tok):Standardi IEC zahtevajo, da glavna enota obroča zdrži vklopne tokove do 2,5-kratnika nazivnega toka kratkega stika. Vendar pa višje sistemske napetosti zmanjšajo dovoljeni vklopni tok, razen če se kontaktni tlak poveča. Lugao Power Co., Ltd. uporablja srebro-volframove kontakte, ki ohranjajo nizek kontaktni upor tudi pri nazivnih vrednostih 40,5 kV/1250 A.
• Preklopne prenapetosti:Pri preklapljanju induktivnih ali kapacitivnih obremenitev RMU z višjo napetostjo ustvarjajo resnejše prenapetosti ponovnega vžiga. Naša tovarna opremi glavno enoto obroča z RC dušilniki ali odvodniki prenapetosti za omrežja nad 24 kV.
• Stopnja kontaktne erozije:Za enako število prekinitev obremenitve bo 36kV RMU poškodoval kontakte 40 % hitreje kot 12kV enota, če ni pravilno zasnovan. Naša tovarna uporablja kontaktni material CuCr50 za zmanjšanje erozije in podaljša življenjsko dobo električne energije na 10.000 operacij.

Spodaj je primerjalna tabela, ki prikazuje, kako je naš Lugao Power Co., Ltd. Serija Ring Main Unit ohranja zmogljivost pri nazivnih napetostih, hkrati pa izpolnjuje ali presega zahteve IEC 62271-100.

Naša tovarna je izvedla več kot 2000 preskusov loma ob obremenitvi na naši družini Ring Main Unit. Podatki potrjujejo, da lahko z optimizirano zasnovo kontaktov 40,5 kV RMU doseže podobno preklopno zanesljivost kot 12 kV enota. Lugao Power Co., Ltd. zagotavlja zajamčeno kratkostično in prekinitveno zmogljivost za vsako nazivno napetost. Za kritične aplikacije, kot so vetrne elektrarne ali podatkovni centri, naša tovarna priporoča izbiro RMU z nazivno napetostjo, ki vključuje 15-odstotno varnostno rezervo nad nazivno napetostjo omrežja, da se prilagodi prehodnim prenapetostim.

Kaj se zgodi, ko pride do neusklajenosti nazivne napetosti – načini napak na polju v glavni enoti obroča

Terenski dokazi naše tovarniške servisne ekipe kažejo, da je neusklajenost nazivne napetosti drugi najpogostejši vzrok okvare glavne enote obroča po nepravilni namestitvi. Ko je RMU, ocenjen za 12 kV, priključen na 24 kV sistem, posledice sledijo predvidljivemu napredovanju okvare. Razumevanje teh načinov napak pomaga inženirjem pri pravilni določitvi od samega začetka. Lugao Power Co., Ltd. je dokumentiral več kot 150 primerov neujemanja po vsem svetu.

• Dielektrični preboj (faza do zemlje):Napetost električnega polja se podvoji in preseže dielektrično trdnost izolacije. V 6-12 mesecih se na epoksi izolatorjih pojavi karbonizirana sled. Naša tovarna je bila priča prebojom puš RMU, ki so povzročili popolno zamenjavo stikalne naprave.
• Notranja napaka obloka:Prenapetost povzroči ionizacijo preostalega zraka v predelkih za plin. Tudi RMU z SF6 izolacijo izgubijo dielektrično sposobnost, če je nazivna napetost presežena za 30 %. Forenzična analiza naše tovarne je razkrila brizganje staljenega bakra zaradi napak obloka v neusklajenih enotah.
• Prezgodnje staranje VT/PT:Napetostni transformatorji, zasnovani za nižje nazivne vrednosti, se magnetno nasičijo, vlečejo čezmeren vzbujevalni tok in se pregrejejo. To vodi do sekundarne okvare izolacije. V enem primeru je PT 12kV RMU eksplodiral po 8 mesecih na 20kV sistemu.
• Poškodba ščita vakuumskega prekinjevalnika:Višji gradienti napetosti pospešijo ionsko bombardiranje parnega ščita in zmanjšajo celovitost vakuuma. Naša tovarna je ugotovila, da je 12kV prekinjevalnik, uporabljen pri 24kV, izgubil vakuum v 2000 operacijah namesto pri ocenjenih 30.000.
• Težave s krmilnim vezjem:Kapacitivni delilniki in elektronski napetostni senzorji proizvajajo nepravilne signale za zaščitne releje, kar vodi do motečega ali neuspešnega sprožitve. Lugao Power Co., Ltd. svetuje natančno ujemanje napetostnih senzorjev z oceno RMU.

Za količinsko opredelitev tveganja je naša tovarna izvedla pospešene preskuse staranja na vzorcih glavne enote Ring pri 1,2x, 1,5x in 2,0x nazivni napetosti. Rezultati so povzeti spodaj.

Naša tovarna močno priporoča preverjanje največje napetosti sistema tako v običajnih kot v izrednih razmerah, preden izberete glavno enoto obroča. Lugao ponuja revizije napetosti na kraju samem in lahko dobavi RMU-je z izboljšano izolacijo za omrežja, ki so nagnjena k naraščanju napetosti. Ne zanašajte se samo na napetost na imenski ploščici; od proizvajalca vedno zahtevajte poročila o dielektričnih preskusih.

Kako izbrati pravilno nazivno napetost glavne enote zvonjenja za vaše omrežje

Izbira optimalne nazivne napetosti za glavno enoto obroča zahteva analizo nazivne napetosti omrežja, največje stalne delovne napetosti, stopenj prehodne prenapetosti in nadmorske višine. Naša tovarna v Lugau je razvila sistematičen izbirni postopek, ki zagotavlja delovanje RMU več kot 30 let. Spodaj predstavljamo metodologijo po korakih, ki jo uporabljajo naši inženirji elektroenergetskega sistema.

• 1. korak: Določite najvišjo napetost sistema (Um).Za nazivni sistem 10 kV je Um običajno 12 kV. Za nazivno napetost 20 kV je Um 24 kV. Vedno uporabite Um kot nazivno osnovno napetost za RMU.
• 2. korak: upoštevajte znižanje nadmorske višine.Nad 1000 m zračna izolacija oslabi. Za vsakih 100 m nad 1000 m zmanjšajte nazivno zmogljivost za 1 %. Naša tovarna nudi RMU s korekcijo nadmorske višine do 4000 m.
• 3. korak: Ocenite resnost prenapetosti strele.Regije z visokimi izokeravničnimi ravnmi (>30 nevihtnih dni/leto) zahtevajo RMU z višjo BIL. Lugao Power Co., Ltd. ponuja ojačano izolacijo z zunanjimi prenapetostnimi odvodniki.
• 4. korak: razmislite o prihodnjih nadgradnjah omrežja.Če se lahko distribucijsko omrežje v 10 letih nadgradi z 12 kV na 24 kV, naša tovarna priporoča nakup 24 kV RMU, vendar naj najprej deluje pri 12 kV. To zagotavlja naložbo v prihodnost.
• 5. korak: Preverite združljivost ravni kratkega stika.RMU z višjo napetostjo imajo običajno nižje nazivne vrednosti kratkostičnega toka za enako fizično velikost. Prepričajte se, da nazivni kratkotrajni vzdržni tok RMU (1s) presega raven napake sistema.

Naša tovarna proizvaja standardno matriko nazivne napetosti za našo linijo izdelkov Ring Main Unit. Za hitro izbiro si oglejte spodnjo tabelo.

Naša tovarna ima namensko ekipo inženirjev aplikacij, ki lahko pomaga pri izbiri nazivne napetosti za katero koli glavno enoto obroča. Lugao Power Co., Ltd. ponuja tudi ocene na imenski ploščici po meri, ki se ujemajo z nestandardnimi omrežnimi napetostmi. Pred zaključkom nakupa RMU vedno zahtevajte potrdilo o preizkusu napetosti. Naša tovarna izvaja 100-odstotne rutinske dielektrične teste na vsakem poslanem RMU.

Povzetek in smernice za ukrepanje družbe Lugao Power Co., Ltd.

Vrednosti napetosti so najbolj kritičen električni parameter, ki vpliva na delovanje glavne enote obroča. Od usklajevanja izolacije do prekinitve bremena in dolgoročne zanesljivosti, pravilna nazivna napetost zagotavlja varnost, zmanjšuje skupne stroške lastništva in preprečuje nenačrtovane izpade. Naša tovarna je povzela pet ključnih stvari za inženirje in strokovnjake za nabavo.

• Vedno uskladite nazivno napetost RMU z najvišjo napetostjo sistema (Um), ne samo z nazivno napetostjo.
• Za omrežja s pogostimi strelami ali preklopnimi sunki določite glavno enoto obroča z 20 % višjo BIL od minimalne zahtevane.
• Nikoli neprekinjeno ne uporabljajte RMU nad 95 % njegove nazivne napetosti; delna razelektritev se močno pospeši nad tem pragom.
• Nadmorska višina, stopnja onesnaženosti in temperatura okolja prav tako vplivajo na dielektrično zmogljivost – posvetujte se z Lugao Power Co., Ltd. za krivulje zmanjšanja.
• Investirajte v tovarniško opazovane dielektrične teste, da pred namestitvijo preverite zmogljivost RMU za vzdržljivost napetosti.

Paleta glavnih enot obroča naše tovarne vključuje nazivne napetosti od 6 kV do 40,5 kV, od katerih je vsaka tipsko preizkušena v skladu z mednarodnimi standardi. Če izberete Lugao Power Co., Ltd., pridobite dostop do inženirskih rešitev, ki povečajo čas delovanja omrežja.Kontaktirajte našo tovarno še danesza oceno združljivosti napetosti in prejmete prilagojen podatkovni list RMU za vaš specifični projekt.
