Kateri so ključni vidiki pri izbiri visokonapetostnih odklopnikov?

Izbor aVisokonapetostni odklopnikje ena najbolj posledičnih odločitev, ki jih sprejme inženir elektroenergetskega sistema. To ni preprosto javno naročilo; je strateška izbira, ki desetletja vpliva na varnost, zanesljivost in gospodarnost celotnega električnega omrežja. Slabo izbran visokonapetostni odklopnik lahko povzroči katastrofalno okvaro opreme, daljše izpade električne energije in znatne finančne izgube. Nasprotno pa dobro izbrano kladivo poveča stabilnost sistema, zmanjša čas izpadov in zagotavlja dolgo življenjsko dobo z obvladljivimi zahtevami po vzdrževanju. Izziv je, da postopek izbire vključuje zapleteno medsebojno delovanje električnih, mehanskih, okoljskih in ekonomskih dejavnikov. Ta članek zagotavlja strukturiran okvir za vodenje inženirjev skozi to kritično odločitev, ki temelji na desetletjih izkušenj v industriji in praktičnem znanju s področja.

Ta vodnik bo razčlenil postopek izbire in preučil bistvene parametre, ki jih je treba upoštevati, od osnovnih električnih ocen do naprednih funkcij spremljanja stanja, ki so zdaj na voljo. Raziskali bomo prevladujoče tehnologije – SF6, vakuum in nastajajoče ekološko učinkovite alternative – ter razpravljali o njihovih prednostih in slabostih za različne aplikacije. Obravnavali bomo tudi praktično realnost namestitve, delovanja in vzdrževanja, s čimer bomo zagotovili, da izbrani visokonapetostni odklopnik ne bo le izpolnjeval tehničnih specifikacij, ampak bo tudi usklajen z operativnimi zmogljivostmi komunalnega ali industrijskega objekta. Z razumevanjem ključnih premislekov, opisanih v tem članku, lahko inženirji sprejemajo informirane in samozavestne odločitve, ki zagotavljajo dolgoročno celovitost njihovih energetskih sistemov. Naša tovarna priLugao Power Co., Ltd.proizvaja visokonapetostne odklopnike že več kot dve desetletji, to znanje pa smo zbrali iz naših bogatih izkušenj pri zagotavljanju rešitev strankam po vsem svetu.

Kazalo

• 1. Temelj: Kakšne so kritične električne ocene?
• 2. Tehnološka odločitev: kateri prekinitveni medij je pravi za vas?
• 3. Okoljski vidiki in vidiki namestitve: kje bo deloval?
• 4. Ekonomika lastništva: Onkraj nakupne cene
• 5. Pripravljenost na prihodnost: Kako boste vzdrževali in nadzorovali odklopnik?
• Pogostoy Zastavljena vprašanja (FAQ)
• Zaključek in naslednji koraki

1. Temelj: Kakšne so kritične električne ocene?

Predstavljajte si inženirja transformatorske postaje, ki je zadolžen za nadgradnjo 145 kV stikališča. Projekt zahteva nov visokonapetostni odklopnik za zaščito kritičnega daljnovoda. Obstoječa infrastruktura vključuje transformator nazivne moči 40 MVA, stopnja napake na vodilu pa je izračunana na 40 kA. Izbirni postopek se začne z nizom osnovnih električnih ocen, ki določajo zmogljivost odklopnika. Te ocene niso poljubne številke; so matematični izraz sposobnosti odklopnika, da varno in zanesljivo deluje v električnem okolju elektroenergetskega sistema. Inženir mora natančno ovrednotiti vsako oceno, da zagotovi, da izbrana naprava ni premalo ali preveč specificirana. Naslednja tabela predstavlja primarne električne vrednosti in njihov praktični pomen.

Osnova izbire je nazivna napetost. To je najvišja trajna napetost, ki jo lahko vzdrži visokonapetostni odklopnik. Za sistem 145 kV mora biti odklopnik ocenjen za vsaj 145 kV. Vendar pa je pomembno upoštevati tudi največjo delovno napetost, ki je lahko nekoliko višja od nazivne napetosti. Nazivni tok mora zadostovati za normalno obremenitev z rezervo za prihodnjo rast. Zaščitni tok kratkega stika pa je najbolj kritična varnostna ocena. Določa največji napakni tok, ki ga lahko visokonapetostni odklopnik varno prekine. Če je ta ocena prenizka, lahko odklopnik v primeru okvare katastrofalno odpove. Pri Lugao Power Co., Ltd. ponujamo vrsto visokonapetostnih odklopnikov z različnimi prekinitvenimi zmogljivostmi kratkega stika, ki ustrezajo različnim sistemskim zahtevam in zagotavljajo, da naprava ni niti preveč ali premalo specificirana.

TRV je morda najbolj subtilna, a enako pomembna ocena. Ko odklopnik prekine napako, se na odpiralnih kontaktih pojavi prehodna napetost. Za ta TRV so značilni amplituda, stopnja naraščanja in frekvenca. Visokonapetostni odklopnik mora biti zasnovan tako, da vzdrži TRV brez ponovnega vžiga obloka. TRV je določen z impedanco sistema in točko na valu, kjer pride do prekinitve. Za posebno uporabo je treba TRV izračunati ali pridobiti iz sistemskih študij in primerjati z ocenjeno zmogljivostjo TRV odklopnika. Inženirska ekipa naše tovarne nudi podporo pri ocenjevanju teh zapletenih parametrov in strankam pomaga izbrati visokonapetostni odklopnik, ki se popolnoma ujema s prehodnimi značilnostmi njihovega specifičnega omrežja.

2. Tehnološka odločitev: kateri prekinitveni medij je pravi za vas?

Ko so električne vrednosti določene, se inženir sooči s temeljno tehnološko odločitvijo: kakšno vrsto prekinitvenega medija naj uporabi visokonapetostni odklopnik? Na trgu prevladujejo tri glavne tehnologije: plin SF6, vakuum in olje. Vendar so oljne lomilke v novih napravah vse redkejše in industrija dejavno razvija ekološko učinkovite alternative. Vsaka tehnologija ima različne značilnosti, zaradi katerih je primerna za različne aplikacije. Odločitev ni le stvar stroškov; vključuje ocenjevanje delovanja, vpliva na okolje, potreb po vzdrževanju in posebnih delovnih pogojev naprave. Oglejmo si podrobneje vsako od ključnih tehnologij.

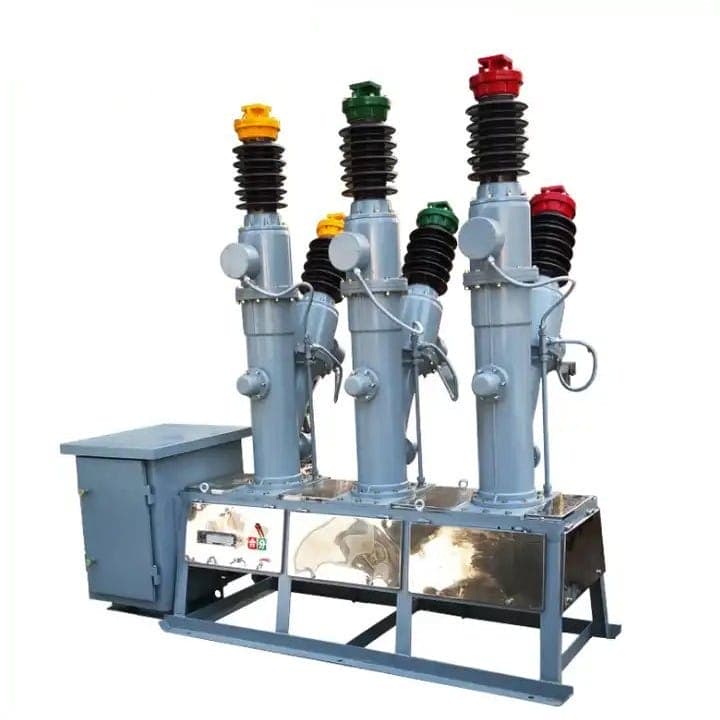

Odklopniki SF6so prevladujoča tehnologija za visokonapetostne aplikacije (72,5 kV in več). Kot izolacijski medij in medij za gašenje obloka uporabljajo plin žveplov heksafluorid (SF6). SF6 je zelo elektronegativen, kar pomeni, da absorbira proste elektrone iz obloka, hitro deionizira vrzel in preprečuje ponovni vžig obloka. Zaradi te lastnosti so SF6 odklopniki izjemno učinkoviti pri prekinjanju okvarnih tokov z visoko nosilnostjo toka in kratkimi prekinitvenimi časi. So tudi kompaktni in zahtevajo manj prostora kot druge tehnologije. Vendar je SF6 močan toplogredni plin s potencialom globalnega segrevanja (GWP), ki je 23.500-krat večji od CO2. To je povzročilo vse večji nadzor in predpise o njegovi uporabi. Naša tovarna v Lugau je razvila vrsto visokonapetostnih odklopnikov SF6 s stopnjami uhajanja manj kot 0,1 % na leto, kar znatno zmanjša njihov vpliv na okolje.

Vakuumski odklopnikiso prevladujoča tehnologija za srednjenapetostne aplikacije (do 40,5 kV). Kot prekinitveni medij uporabljajo vakuum. Ko se kontakti ločijo, je oblok omejen v vakuumskem prekinjevalniku. Oblok ugasne pri prvem toku nič, ker vakuum ne zagotavlja nobene prevodne poti, po kateri bi lahko oblok ponovno sprožil. Vakuumske lomilke so zelo zanesljive, zahtevajo zelo malo vzdrževanja in so okolju prijazne. Vendar jih ni mogoče uporabiti pri višjih napetostih, ker je dielektrična trdnost vakuumskega prekinjevalnika omejena. Občutljivi so tudi na prenapetosti, kot so tiste, ki jih povzroči preklapljanje neobremenjenih transformatorjev. Za visokonapetostne aplikacije en sam vakuumski prekinjevalec ne zadošča, potrebnih pa bi bilo več zaporednih prekinjevalnikov, kar bi povečalo kompleksnost in stroške.

Ekološko učinkovite alternativese pojavljajo kot odgovor na okoljske pomisleke zaradi SF6. Te tehnologije uporabljajo pline z veliko nižjim GWP, kot je AirPlus (mešanica dušika in kisika s sledovi fluoroketona) ali druge sintetične pline. Ti plini ponujajo podobno dielektrično zmogljivost in zmogljivost gašenja obloka kot SF6, vendar imajo GWP, ki je 100- do 2000-krat nižji. To je pomembna prednost za komunalna podjetja in industrije, ki si prizadevajo zmanjšati svoj ogljični odtis. Vendar pa te alternative še niso tako razširjene kot SF6 in lahko zahtevajo večja ohišja odklopnikov ali drugačno mehansko zasnovo. Naša tovarna aktivno razvija visokonapetostne odklopnike z uporabo ekološko učinkovitih plinov, s čimer našim strankam zagotavlja uspešno in okoljsko odgovorno pot naprej.

Naslednja tabela ponuja jedrnat povzetek ključnih premislekov za vsako tehnologijo.

3. Okoljski vidiki in vidiki namestitve: kje bo deloval?

Fizično okolje, v katerem bo nameščen visokonapetostni odklopnik, je ključni dejavnik pri njegovi izbiri. Isti odklopnik, ki deluje brezhibno v klimatsko nadzorovani notranji postaji, lahko prezgodaj odpove v obalnem okolju s slanim pršenjem ali v puščavskem okolju z ekstremno vročino in prahom. Inženirji morajo oceniti okoljske pogoje na predlaganem mestu namestitve in jih uskladiti z ustrezno zasnovo odklopnika. Ključni okoljski dejavniki, ki jih je treba upoštevati, so: temperatura okolice, vlažnost, nadmorska višina, stopnja onesnaženosti, potresna aktivnost in prisotnost korozivnih snovi. Vsak od teh dejavnikov lahko bistveno vpliva na zanesljivost in dolgo življenjsko dobo visokonapetostnega odklopnika.

Temperaturaje primarna skrb. Mehanizem delovanja, izolacijski plin (v primeru SF6 ali ekološko učinkovitih alternativ) in dielektrične lastnosti izolacije so odvisne od temperature. Plin SF6 se na primer utekočini pri nizkih temperaturah (približno -25 °C pri 5 barih), kar zmanjša njegovo izolacijsko in prekinitveno sposobnost. Da bi rešili to težavo, so SF6 odklopniki, nameščeni v hladnih podnebjih, opremljeni z grelniki in sistemi za spremljanje gostote plina, ki zaznajo padce tlaka plina, ki jih povzroči utekočinjenje. Podobno lahko ekstremna vročina pospeši staranje izolacijskih materialov in poveča obrabo mehanskih komponent. Naša tovarna ponuja visokonapetostne odklopnike s širokim razponom možnosti delovanja, vključno s paketi za hladno vreme za namestitve v arktičnih razmerah.

Nadmorska višinaje še en pomemben dejavnik. Z naraščanjem nadmorske višine se zračni tlak zmanjšuje, kar zmanjšuje dielektrično trdnost zraka. Za zunanje instalacije nad 1000 metrov je treba povečati izolacijske razdalje. Pri lomilcih SF6 je tlak plina običajno prilagojen tako, da kompenzira znižani atmosferski tlak.Onesnaženjeiz industrijskih območij, obalnih regij ali kmetijskih območij lahko privede do kopičenja prevodnih onesnaževalcev na izolatorjih, kar poveča tveganje za zunanje preboje. To se reši z določitvijo izolatorjev z večjo plazno razdaljo ali z nanosom premazov proti kontaminaciji. Naša tovarna v Lugau ponuja visokonapetostne odklopnike s prilagodljivimi ravnmi izolacije, ki ustrezajo posebnim zahtevam glede razreda onesnaženosti mesta namestitve.

Seizmična aktivnostje treba upoštevati na potresno izpostavljenih območjih. Visokonapetostni odklopnik mora biti sposoben prenesti dinamične obremenitve, ki jih povzroči seizmični dogodek. To vključuje načrtovanje podporne strukture in zagotavljanje, da lahko mehanske komponente kladiva prenesejo vsiljeni pospešek. Korozivna okolja, kot so tista v bližini obalnih regij ali v kemičnih obratih, zahtevajo posebno pozornost pri izbiri materiala. Pritrdilni elementi iz nerjavečega jekla, premazi na ohišju, odporni proti koroziji, in skrbno tesnjenje vseh komponent so bistvenega pomena za preprečevanje prezgodnje okvare. S skrbnim vrednotenjem teh okoljskih dejavnikov lahko inženirji izberejo visokonapetostni odklopnik, ki ni le električno primeren, ampak tudi fizično dovolj robusten, da prenese težke razmere v svojem delovnem okolju.

4. Ekonomika lastništva: Onkraj nakupne cene

Začetna nakupna cena visokonapetostnega odklopnika je pogosto najbolj viden strošek, vendar je le delček skupnih stroškov lastništva v življenjski dobi naprave. Celovita ekonomska analiza ne sme upoštevati le nakupne cene, temveč tudi stroške namestitve, tekočega vzdrževanja in operativnih stroškov ter stroške morebitne odstranitve ali zamenjave. Izbira odklopnika z višjimi začetnimi stroški, vendar nižjimi zahtevami vzdrževanja je lahko dolgoročno bistveno bolj ekonomična. Nasprotno pa lahko izbira poceni, nizkokakovostnega kladiva povzroči pogoste okvare, visoke stroške vzdrževanja in drage izpade. Ekonomska odločitev mora temeljiti na analizi stroškov življenjskega cikla, ki odraža poseben operativni kontekst naprave.

Stroški namestitvese lahko bistveno razlikujejo glede na vrsto in zasnovo visokonapetostnega odklopnika. Odklopniki SF6 zahtevajo specializirano opremo za ravnanje s plinom in usposobljeno osebje za namestitev, kar poveča stroške. Vakuumske odklopnike je običajno enostavneje namestiti.Stroški vzdrževanjaso pomemben sestavni del stroškov življenjskega cikla. Odklopniki SF6 zahtevajo periodično vzdrževanje, vključno s preverjanjem tlaka plina, obrabe kontaktov in mehanskega delovanja. Postopke za ravnanje s plinom je treba dosledno upoštevati. Nasprotno pa so vakuumski odklopniki zaprti za vse življenje in zahtevajo zelo malo vzdrževanja. V ekonomsko analizo je treba upoštevati pogostost vzdrževanja in stroške rezervnih delov.

Operativni stroškivključujejo izgube energije v glavnih kontaktih odklopnika, ki so običajno majhne, ​​vendar ne zanemarljive.Stroški izpadovso morda najpomembnejša spremenljivka. V mnogih panogah lahko ena ura izpada stane več deset tisoč dolarjev izgubljene proizvodnje. Zanesljivejši visokonapetostni odklopnik z manjšo verjetnostjo okvare lahko zagotovi znatno gospodarsko korist z zmanjšanjem tveganja dragih izpadov. Za pomoč strankam pri tej analizi je naša tovarna Lugao Power Co., Ltd. ponuja storitev ocene stroškov življenjskega cikla, ki zagotavlja podrobno primerjavo skupnih stroškov lastništva za različne možnosti odklopnikov.

5. Pripravljenost na prihodnost: Kako boste vzdrževali in nadzorovali odklopnik?

Izbira visokonapetostnega odklopnika ni odločitev, ki se konča, ko je naprava pod napetostjo. Dolgoročna učinkovitost in zanesljivost odklopnika sta odvisni od dobro načrtovane strategije vzdrževanja in nadzora. Zahteve glede vzdrževanja se razlikujejo glede na tehnologijo, vendar je proaktiven pristop bistvenega pomena za zagotavljanje desetletij zanesljive storitve. Trend v industriji se pomika k vzdrževanju na podlagi stanja, ki uporablja stalno spremljanje ključnih parametrov visokonapetostnega odklopnika za napovedovanje, kdaj je potrebno vzdrževanje, namesto da bi se zanašal na fiksni urnik. Ta pristop poveča razpoložljivost odklopnika in zmanjša tveganje nepričakovanih okvar.

Ključni parametri, ki jih je treba spremljati, vključujejo: časovno razporeditev delovnega mehanizma, kontaktni hod in upor, gostoto in tlak plina SF6, temperaturo kritičnih komponent in zdravje električnega tokokroga. Sodobni visokonapetostni odklopnik je lahko opremljen s senzorji, ki nenehno spremljajo te parametre in jih sporočajo centralnemu nadzornemu sistemu. To vzdrževalnim ekipam omogoča zgodnje odkrivanje težav, preden postanejo resne. Izdelki visokonapetostnih odklopnikov naše tovarne so združljivi z vrsto sistemov za spremljanje stanja, kar našim strankam omogoča izvajanje strategije vzdrževanja, ki temelji na stanju. Zagotavljamo tudi celovito usposabljanje za vzdrževalno osebje o pregledu, testiranju in popravilu naše opreme.

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kako določim pravilno prekinitveno zmogljivost kratkega stika za svojo aplikacijo?

Odgovor: Izklopna moč kratkega stika mora biti enaka ali večja od največjega izračunanega okvarnega toka na mestu vgradnje odklopnika. To se določi s podrobno študijo elektroenergetskega sistema, ki upošteva vire okvarjenega toka (generatorji, omrežje), impedanco transformatorjev, daljnovodov in kablov ter konfiguracijo sistema. Študija bo ustvarila vrednost za simetrični tok kratkega stika (kA) in razmerje X/R, ki določa asimetrični tok. Nazivni kratkostični izklopni tok odklopnika, ki je simetrična vrednost, mora biti večji od izračunanega simetričnega toka, odklopnik pa mora biti sposoben prekiniti tudi nesimetrični tok. Naša inženirska ekipa pri Lugao Power Co., Ltd. lahko pomaga pri tem izračunu.

Vprašanje 2: Kakšna je razlika med odklopnikom tokokroga z mrtvim in aktivnim rezervoarjem?

Odgovor: V brezhibnem visokonapetostnem odklopniku je prekinjevalnik nameščen v ozemljenem kovinskem ohišju. To zagotavlja jasno varnostno prednost, saj je visoka napetost zaprta in je ohišje na ozemljitvenem potencialu. Običajno jih je lažje vzdrževati in nudijo več prilagodljivosti zasnove za dodatno opremo, kot je CT. Pri odklopniku rezervoarja pod napetostjo je prekinjevalnik nameščen pod visoko napetostjo, rezervoar pa ni ozemljen. Lomilniki rezervoarjev pod napetostjo so lažji in imajo manjše dielektrične izgube, zaradi česar so za nekatere aplikacije učinkovitejši. Izbira je odvisna od specifične zasnove transformatorske postaje in inženirske filozofije podjetja.

Vprašanje 3: Kako izberem med odklopnikom SF6 in ekološko učinkovito alternativo?

Odgovor: Izbira je odvisna od zahtev aplikacije in okoljskih prioritet operaterja. Odklopniki SF6 imajo dokazano visoko zanesljivost in odlično prekinitveno sposobnost ter so na voljo za vse napetostne ravni. Ekološko učinkovite alternative, kot je AirPlus, ponujajo znatno nižji GWP, zaradi česar so privlačne za organizacije, ki so zavezane trajnosti. Vendar imajo lahko te alternative višje začetne stroške in morda niso na voljo za vse nivoje napetosti. Naša tovarna pri Lugao Power Co., Ltd. ponuja tako SF6 kot ekološko učinkovite možnosti, kar našim strankam omogoča izbiro, ki uravnoteži zmogljivost, stroške in odgovornost do okolja.

Vprašanje 4: Kakšen je pomen prehodne obnovitvene napetosti (TRV) pri izbiri odklopnika?

Odgovor: TRV je napetost, ki se pojavi na kontaktih visokonapetostnega odklopnika takoj po prekinitvi obloka. TRV je lahko kompleksen, z visoko stopnjo naraščanja in najvišjo vrednostjo ter je odvisen od induktivnosti in kapacitivnosti sistema. Visokonapetostni odklopnik mora biti sposoben prenesti TRV brez prekinitve. To je kritičen dejavnik pri določanju prekinitvene zmogljivosti, zlasti za odklopnike v bližini transformatorjev ali reaktorjev. Inženirska ekipa naše tovarne vam lahko pomaga oceniti zahteve glede TRV za vašo specifično aplikacijo in izbrati odklopnik z ustrezno nazivno zmogljivostjo TRV.

Vprašanje 5: Kako pogosto je treba vzdrževati visokonapetostni odklopnik?

Odgovor: Pogostost vzdrževanja je odvisna od vrste odklopnika in delovnih pogojev. Odklopniki SF6 običajno zahtevajo pregled in vzdrževanje v intervalih 5-10 let, odvisno od priporočil proizvajalca in števila operacij. Vzdrževanje vključuje preverjanje gostote plina, obrabe kontaktov in mehanizma delovanja. Z integracijo sistemov za spremljanje stanja lahko preidemo na pristop vzdrževanja na podlagi stanja, kjer se vzdrževanje izvaja le, ko podatki o spremljanju kažejo na potrebo.

Zaključek: prava izbira za zanesljivo prihodnost

Izbira pravega visokonapetostnega odklopnika je kritična inženirska odločitev, ki desetletja vpliva na varnost, zanesljivost in ekonomsko učinkovitost elektroenergetskega sistema. S skrbnim upoštevanjem električnih ocen, tehnoloških možnosti, okoljskih dejavnikov, stroškov življenjskega cikla in strategij vzdrževanja lahko inženirji sprejmejo ozaveščene odločitve, ki zagotavljajo dolgoročno celovitost njihovega omrežja. Odločitev zahteva globoko razumevanje zahtev aplikacije in temeljito oceno razpoložljivih možnosti. Pri Lugao Power Co., Ltd. smo predani podpori našim strankam skozi celoten postopek izbire, zagotavljamo strokovno vodenje, zanesljive izdelke in celovito poprodajno podporo.
