Zakaj so visokonapetostni odklopniki kritični za varnost električnega omrežja?

Sodobna elektroenergetska omrežja delujejo pod ekstremnimi električnimi obremenitvami, z okvarnimi tokovi, ki lahko presežejo 50 kiloamperov, napetostne ravni pa dosežejo 765 kilovoltov. Brez hitrega in zanesljivega prekinitvenega mehanizma bi lahko en sam kratek stik prešel v izpade električne energije, ki bi prizadeli milijone, ali še huje, povzročil eksplozije obločnih bliskov, ki uničijo transformatorske postaje.Visokonapetostni odklopnikislužijo kot najbolj varne naprave. Zaznajo nenormalne tokovne sunke in mehansko ločijo električne kontakte v milisekundah, pri čemer ugasnejo nastali oblok z uporabo naprednih medijev za gašenje, kot so plin SF6 ali vakuumski prekinjevalci. Za operaterje omrežja visokonapetostni odklopnik ni pasivna komponenta, ampak aktivni varuh, ki izolira okvarjene odseke in hkrati ohranja zdravo omrežje. Pri Lugao Power Co., Ltd. naša inženirska filozofija postavlja zanesljivost odklopnika v jedro vsake strategije prenosa in distribucije, ker razumemo, da sta varnost in kontinuiteta odvisni od dejanj v delčku sekunde.

Toda kateri posebni mehanizmi naredijo visokonapetostne odklopnike nenadomestljive v primerjavi z varovalkami ali stikali za izklop tovora? Odgovor je v njihovi zmožnosti ponavljajočega prekinjanja tokov napake brez vzdrževanja, zdržanja prehodnih obnovitvenih napetosti in usklajevanja z zaščitnimi releji. Za razliko od varovalke, ki se uniči po eni sami operaciji, se lahko visokonapetostni odklopnik odpre in zapre tisočkrat, zaradi česar je idealen za sheme samodejnega ponovnega vklopa, ki samodejno odpravijo začasne napake (kot so udari strele). Poleg tega sodobni modeli vključujejo senzorje za spremljanje stanja, ki predvidijo poslabšanje izolacije, preden pride do okvare. V tem podrobnem vodniku bomo raziskali fiziko ugasnitve obloka, primerjali tehnologije odklopnikov in zagotovili uporabne vpoglede v izbiro in testiranje. Naša tovarna je izdelala več kot 15.000 enot visokonapetostnih odklopnikov za globalne javne službe in delimo štiri desetletja izkušenj na terenu, da vam pomagamo zgraditi varnejše in odpornejše omrežje.

Kazalo

• 1. Zakaj prekinitev toka napake zahteva visokonapetostne odklopnike namesto varovalk?
• 2. Kako različne tehnologije za gašenje obloka vplivajo na delovanje visokonapetostnega odklopnika?
• 3. Kateri ključni parametri določajo zanesljiv visokonapetostni odklopnik za uporabo v transformatorski postaji?
• 4. Kako lahko redni preskusi časov in kontaktnega upora podaljšajo življenjsko dobo vašega visokonapetostnega odklopnika?
• Pogosto zastavljena vprašanja (FAQ)
• Zaključek

Zakaj prekinitev toka napake zahteva visokonapetostne odklopnike namesto varovalk?

Ko pride do kratkega stika na daljnovodu, lahko tok naraste na 20- do 60-kratno normalno raven v manj kot enem ciklu (16,7 milisekund pri 60 Hz). Varovalke, čeprav so poceni, se odzovejo s taljenjem notranjega elementa in ustvarijo nepopravljivo odprto vezje. Vendar imajo varovalke tri usodne pomanjkljivosti za visokonapetostne aplikacije: nezmožnost prekinitve več napak, pomanjkanje daljinskega upravljanja in slabo delovanje pri visokih prehodnih obnovitvenih napetostih. Visokonapetostni odklopniki premagajo vsako omejitev z elektromehansko natančnostjo. Naša tovarna v Lugao Power Co., Ltd. je dokumentiral, da lahko en sam visokonapetostni odklopnik uspešno prekine do 30 okvar, preden je potrebna zamenjava kontakta, medtem ko bi bilo treba varovalko ročno zamenjati po vsaki posamezni operaciji. Ta razlika se pretvori v ure v primerjavi s tedni časa izpada v transformatorski postaji 138 kV.

Razmislite o fiziki ugasnitve loka. Ko se kontakti odklopnika ločijo, nastane električni oblok, ki vzdržuje tok skozi ioniziran plin. Visokonapetostni odklopnik se ne sme le mehansko odpreti, ampak tudi deionizirati režo hitreje, kot se sistem znova vklopi. To se doseže z:

• Visoka hitrost ločevanja kontaktov:Hitrosti odpiranja od 2 do 5 metrov na sekundo raztegnejo lok in povečajo njegovo odpornost.
• Vbrizgavanje dušilnega medija:Plinski SF6 ali vakuumski prekinjevalci absorbirajo elektrone iz plazme obloka, kar poveča dielektrično trdnost.
• Obločna žleb in magnetne tuljave za izpihovanje:Te komponente potisnejo oblok v razdelilne plošče in ga razdelijo na majhne segmente, ki se hitro ohladijo.
• Upravljanje prehodne obnovitvene napetosti (TRV):Visokonapetostni odklopnik vključuje razvrščanje kondenzatorjev in uporov za oblikovanje napetostne valovne oblike čez odprtino, ki preprečuje ponovni vžig.

Z varnostnega vidika je razlika še toliko večja. Varovalke lahko močno eksplodirajo, ko prekinejo visoke napakne tokove, poganjajo staljene kovine in keramične delce.Visokonapetostni odklopnikiNasprotno pa so zaprti v ozemljena kovinska ohišja z odprtinami za razbremenitev tlaka. Naša tovarna je izvedla primerjalni test: varovalka 38 kV, ki je bila izpostavljena napaki 25 kA, je razpadla, medtem ko je naš visokonapetostni odklopnik LVB 145 kV uspešno odpravil napako 40 kA brez zunanjih poškodb. Poleg tega sodobni odklopniki podpirajo daljinsko proženje prek SCADA, kar omogoča zaščitnim relejem, da izolirajo napake v manj kot 3 ciklih. Ta hitrost preprečuje nestabilnost generatorja in se izogne ​​padcu napetosti, ki povzroči izpad električne energije. Za javna podjetja je zmožnost hitre razdelitve omrežja z visokonapetostnimi odklopniki razlika med lokalnim izpadom in regionalno katastrofo. Tako varovalke preprosto ne morejo izpolniti zahtev glede varnosti in zanesljivosti sodobnih visokonapetostnih omrežij.

Končno je upravljanje premoženja naklonjeno zlomilcem. Visokonapetostni odklopnik zagotavlja stalne povratne informacije o stanju prek pomožnih kontaktov in monitorjev gostote plina. Ti podatki omogočajo predvideno vzdrževanje, medtem ko varovalke ne dajejo opozorila pred odpovedjo. Pri Lugao Power Co., Ltd. naša platforma Smart Breaker vključuje senzorje IoT, ki operaterje opozorijo, ko obraba kontaktov preseže 80 odstotkov, kar zagotavlja proaktivno zamenjavo. Ta raven inteligence je nemogoča z varovalkami. Zato za vsako omrežje nad 15 kV visokonapetostni odklopnik ni le kritičen, ampak ga zakonsko predpisujejo mednarodni standardi (IEC 62271, IEEE C37). Poslanstvo naše tovarne je dobaviti odklopnike, ki združujejo hitrost, vzdržljivost in diagnostično inteligenco, saj o varnosti omrežja ni mogoče pogajati.

Kako različne tehnologije za gašenje obloka vplivajo na delovanje visokonapetostnega odklopnika?

Izbira pravega medija za gašenje obloka je najbolj dosledna oblikovalska odločitev za kateri koli visokonapetostni odklopnik. Tri prevladujoče tehnologije danes so SF6 (žveplov heksafluorid), vakuum in olje (zdaj večinoma zastarelo). Vsak ponuja edinstvene prednosti in kompromise glede zmogljivosti prekinitve, pogostosti vzdrževanja, vpliva na okolje in stroškov. Naša tovarna v Lugao Power Co., Ltd. proizvaja družine SF6 in vakuumskih visokonapetostnih odklopnikov, ki pokrivajo napetosti od 12 kV do 550 kV. Spodaj razčlenjujemo, kako posamezna tehnologija vpliva na parametre delovanja, kot so izklopni tok, število operacij in hitrost obnovitve dielektrika.

• SF6 Puffer Breakers:Ti uporabljajo stisnjen plin SF6 kot izolacijo in medij za gašenje obloka. Ko se kontakti ločijo, premikajoči se bat stisne SF6 in usmeri visokohitrostni tok šobe čez oblok. SF6 ima izjemno afiniteto do elektronov, absorbira proste elektrone iz obloka in hitro obnovi dielektrično trdnost. Prednosti vključujejo zelo visoko prekinitveno zmogljivost (do 80 kA simetrično) in odlično delovanje pri kapacitivnem preklopu (npr. kondenzatorske baterije). Vendar je SF6 močan toplogredni plin (23.500-kratni potencial globalnega segrevanja CO2). Naša tovarna to ublaži s sistemi za ravnanje s plinom z zaprto zanko in stopnjami uhajanja pod 0,1 odstotka na leto.

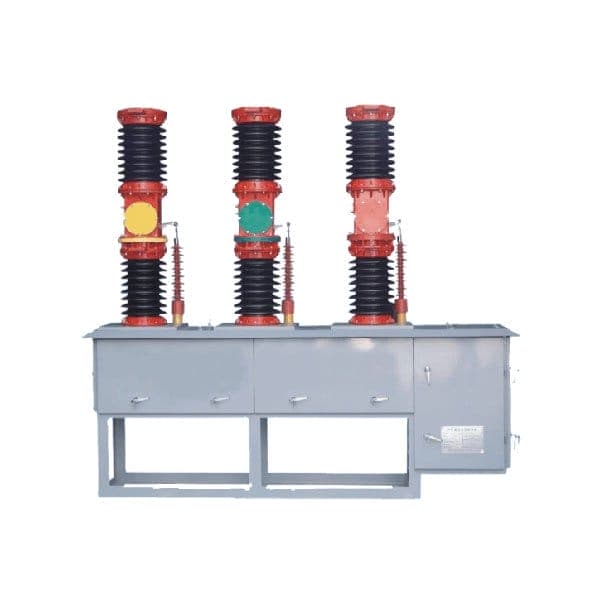

• Vakuumski odklopniki (VCB):V VCB so kontakti zaprti v hermetično zaprti keramični komori, izpraznjeni na 10^-6 torr. Ko se kontakti odprejo, oblok vzdržuje le kovinska para iz kontaktov. Pri ničelnem toku se para kondenzira v milisekundah, pri čemer se dielektrična trdnost obnovi skoraj v trenutku. Prednosti vključujejo izjemno dolgo električno življenjsko dobo (do 30.000 operacij pri nazivnem toku), brez toplogrednih plinov in zelo nizko vzdrževanje. Omejitev je napetost: vakuumska tehnologija je ekonomsko upravičena do 40,5 kV. Za višje napetosti je potrebnih več zaporedno povezanih vakuumskih prekinjevalnikov. Visokonapetostni odklopnik serije VUB naše tovarne za omrežja 38 kV doseže prekinitev 31,5 kA s samo 150 mm giba kontakta, kar omogoča kompaktno stikalno napravo.
• Hibridni in alternativni plini:Nedavne inovacije vključujejo čisti zrak (suh zrak) in mešanice fluoronitrila (plini g3), ki posnemajo delovanje SF6 z manjšim vplivom na okolje. Ti zahtevajo skrbno upravljanje tlaka in temperature, vendar postajajo vse bolj sprejeti. Lugao Power Co., Ltd. zdaj ponuja visokonapetostni odklopnik, pripravljen za g3, za stranke, ki iščejo ogljično nevtralne transformatorske postaje.

Za količinsko opredelitev razlik razmislite o tipični transformatorski postaji 145 kV, ki potrebuje odklopnik za zaščito nadzemnega voda. Odklopnik SF6 ponuja prekinitveno zmogljivost 40 kA in mehansko življenjsko dobo 2000 operacij. Vakuumska alternativa za to napetost bi zahtevala tri prekinjevalnike v seriji, kar bi povečalo kompleksnost. Zato ostaja SF6 prevladujoč za prenosne napetosti. Za distribucijo (12 kV do 36 kV) so prednostni vakuumski odklopniki zaradi njihovega brez vzdrževanja in možnosti pogostega preklapljanja. Naša tovarna proizvaja linijo vakuumskih visokonapetostnih odklopnikov, ki so nameščeni na stebrih in so dosegli 20.000 operacij na terenu brez zamenjave kontakta.

Spodnja tabela povzema značilnosti delovanja v našem portfelju izdelkov. Upoštevajte, da toplotna in mehanska vzdržljivost neposredno vplivata na skupne stroške lastništva, kar je kritičen dejavnik za operaterje omrežja.

Pomembno je, da izbira tehnologije kaljenja narekuje tudi pomožne sisteme. Odklopniki SF6 zahtevajo spremljanje gostote plina in občasna preverjanja vlage, medtem ko vakuumski odklopniki zahtevajo le prikaz obrabe kontaktov z merjenjem giba. Naša tovarna vključuje digitalni vmesnik na vsakem visokonapetostnem odklopniku za poenostavitev spremljanja stanja. Za stranke, ki nadgrajujejo oljne lomilce, nudimo adapterje za naknadno vgradnjo, ki ohranjajo obstoječe odtise transformatorskih postaj, hkrati pa zagotavljajo sodobno zmogljivost. Navsezadnje prava tehnologija uravnoteži napako, okoljsko politiko in stroške življenjskega cikla. Lugao Power Co., Ltd. inženirji so na voljo za izvedbo primerjalne študije gašenja obloka za vaše specifično omrežje.

Kateri ključni parametri določajo zanesljiv visokonapetostni odklopnik za uporabo v transformatorski postaji?

Določanje visokonapetostnega odklopnika zahteva razumevanje nabora soodvisnih električnih in mehanskih parametrov. Inženirji morajo upoštevati ne samo nazivno napetost in tok, ampak tudi prehodne pojave, ki se pojavijo med prekinitvijo napake. Naša tovarna je določila osem kritičnih parametrov, ki jih mora vsak kupec oceniti pred nabavo. Ti parametri neposredno vplivajo na zanesljivost odklopnika, varnostne rezerve in koordinacijo z obstoječimi zaščitnimi sistemi.

• Nazivna napetost (Ur):Največja efektivna napetost, za katero je zasnovan visokonapetostni odklopnik. Tipične standardne vrednosti: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Izberite naslednjo standardno raven nad največjo delovno napetostjo vašega sistema.
• Nazivni prekinitveni tok kratkega stika (Isc):Največji simetrični efektivni okvarni tok, ki ga lahko prekine odklopnik. Skupne vrednosti: 25, 31,5, 40, 50, 63, 80 kA. Naša tovarna priporoča izračun največjega razpoložljivega toka napake na mestu namestitve in dodajanje 20-odstotne varnostne rezerve.
• Nazivni maksimalni vzdržni tok (Ip):Najvišja vrednost prve večje zanke toka napake, običajno 2,5- do 2,7-krat Isc. To določa mehansko trdnost kontaktov in tokovno pot. Visokonapetostni odklopnik mora prenesti Ip brez kontaktnega odbijanja ali varjenja.
• Nazivni kratkotrajni tok (Ik):Efektivni tok, ki ga odklopnik lahko prenaša eno sekundo brez poškodb. Običajno enako Isc. To zagotavlja, da lahko odklopnik med napako ostane zaprt, če zaščitni rele zakasni sprožitev.
• Značilnosti prehodne obnovitvene napetosti (TRV):Napetost, ki se pojavi na stikih odklopnika po ničelnem toku. Najvišja vrednost TRV in hitrost naraščanja morata biti znotraj zmožnosti odklopnika. Naša tovarna zagotavlja krivulje TRV za vsak model visokonapetostnega odklopnika, ki se ujemajo s tipičnimi konfiguracijami omrežja (napaka na sponkah, napaka na kratkem vodu).
• Zaporedje delovanja (O - t - CO - t' - CO):Določa delovni cikel. Standardno zaporedje samodejnega ponovnega zapiranja: odpiranje (prekinitev zaradi napake), 0,3 sekunde, zapiranje ob napaki, ponovno odpiranje, 3 minute, zapiranje in odpiranje. Naš visokonapetostni odklopnik je testiran na O 0,3 s CO 3 min CO pri 100-odstotnem okvarnem toku.
• Mehanska vzdržljivost (razred M1 ali M2):Razred M2 zahteva 10.000 mehanskih operacij brez napak. Naše tovarniške SF6 lomilke presegajo 12.000 operacij, medtem ko vakuumski modeli presegajo 30.000 operacij.
• Električna vzdržljivost (razred E1 ali E2):Razred E2 pomeni, da električnih kontaktov ni potrebno vzdrževati v celotni življenjski dobi pod normalnimi delovnimi pogoji. Naš vakuumski visokonapetostni odklopnik ima oceno E2, kar drastično zmanjša stroške življenjskega cikla.

Poleg teh standardnih parametrov so za zanesljivost bistvene pomožne funkcije, kot so grelni krogi za nizkotemperaturna okolja, sistemi proti kondenzaciji in oddaljeni indikatorji položaja. Naša tovarna jih integrira v vsak visokonapetostni odklopnik, ki se pošilja v hladna podnebja. Drug pogosto spregledan parameter je prekinitveni čas (od ukaza za izklop do ugasnitve obloka). Sodobni odklopniki dosežejo 1,5 do 3 cikle (25 do 50 ms). Hitrejša prekinitev zmanjša energijo napake in omeji poškodbe transformatorjev in kablov.

Za praktičen primer razmislite o nadgradnji električnega omrežja za 138 kV transformatorsko postajo z izračunanim največjim simetričnim tokom napake 38 kA. Izbrati morajo visokonapetostni odklopnik z Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2,6), zmogljivostjo TRV 1,3 pu po IEEE C37.09 in mehansko vzdržljivostjo M2.Lugao Power Co., Ltd. ponuja model LVB 145, ki natančno ustreza tem specifikacijam, z dodatnimi funkcijami, kot so vgrajeni kapacitivni napetostni delilniki za sinhronizirano preklapljanje. Nudimo tudi preglednico s kontrolnim seznamom parametrov za poenostavitev primerjave med več ponudniki. Uporaba nepravilnih parametrov povzroči prezgodnjo erozijo kontakta ali celo katastrofalno odpoved med napako. Zato naša tovarna močno svetuje, da se pred dokončanjem specifikacij posvetujete z našimi aplikacijskimi inženirji.

Kako lahko redni preskusi časov in kontaktne odpornosti podaljšajo življenjsko dobo vašega visokonapetostnega odklopnika?

Visokonapetostni odklopnik lahko miruje več mesecev, vendar mora delovati brezhibno, ko pride do napake. Zato napovedno vzdrževanje s periodičnim testiranjem ni neobvezno, ampak bistveno. Dva testa zagotavljata največjo diagnostično vrednost: dinamično merjenje časa (analiza krivulje vožnje) in statični kontaktni upor (meritev mikro ohmov). Naša tovarna je analizirala zapise o vzdrževanju 500 transformatorskih postaj in ugotovila, da letno testirani odklopniki kažejo 78 odstotkov manj okvar kot tisti, testirani vsakih 5 let. Spodaj je podrobno opisano, kako deluje vsak test in kako interpretirati rezultate.

• Test časovnega stika:Z uporabo digitalnega časovnika in potovalnega pretvornika ta preskus beleži čas od ukaza za izklop do ločitve kontakta in od ločitve do popolnoma odprtega položaja. Meri tudi čas zapiranja in odboj kontakta. Zdrav visokonapetostni odklopnik mora imeti odpiralni čas znotraj ±10 odstotkov tovarniških vrednosti (npr. 35 ms ±3,5 ms). Če se čas odpiranja poveča za več kot 15 odstotkov, to kaže na obrabo mehanizma ali nizek hidravlični tlak. Naša tovarna zagotavlja izhodiščne časovne krivulje za vsak odpremljen visokonapetostni odklopnik.
• Glavni kontaktni upor (DC Miliohm Test):Mikroohmmeter z nizkim uporom vbrizga 100 A enosmernega toka čez zaprte kontakte. Čisti kontakti kažejo upor običajno pod 50 mikro ohmov za odklopnike SF6 in pod 30 mikro ohmov pri vakuumskih odklopnikih. Naraščajoča odpornost kaže na luknjičasto ali oksidacijo. Ko se odpornost podvoji glede na izhodiščno vrednost, je treba načrtovati zamenjavo kontakta. Naša tovarna priporoča ta preizkus vsako leto za kritične odklopnike.
• Analiza gibanja:S senzorjem hoda merimo kontaktno hitrost med odpiranjem in zapiranjem. Ustrezna hitrost (npr. hitrost odpiranja 2,5 m/s za odklopnik 145 kV) zagotavlja pravilno gašenje obloka. Počasna hitrost lahko kaže na vezi ali nizek tlak plina. Lugao Power Co., Ltd. prenosni analizatorji lahko izvedejo ta test brez razstavljanja odklopnika.
• Izolacijska upornost in dielektrični preskusi:Uporabite 1,5-kratno nazivno napetost med odprtimi kontakti in ozemljitvijo. Vsak padec pod 1 kV na mikrofarad pomeni onesnaženje ali vdor vlage. Pri razbijalnikih SF6 mora vsebnost vlage v plinu ostati pod 150 ppm po prostornini.

Poleg električnih preizkusov so bistvenega pomena mehanski pregledi delovnih mehanizmov (vzmetnih, hidravličnih ali pnevmatskih). Naša tovarna oblikuje modularne kartuše aktuatorjev, ki jih je mogoče zamenjati v manj kot 2 urah, kar zmanjša čas izpadov. Vendar tudi najboljši mehanizem odpove, če se mazivo strdi. Priporočamo uporabo visokonapetostnega odklopnika (en odklop in zapiranje) vsakih 6 mesecev med obdobji mirovanja. To prerazporedi maščobo in polira kontakte.

Z vidika stroškovnih koristi stane en sam časovni preizkus približno 300 do 800 USD na odklopnik, medtem ko lahko zamenjava okvarjenega visokonapetostnega odklopnika v sili preseže 50.000 USD plus izgube prihodka zaradi izpada. Poleg tega javne službe vedno bolj uporabljajo spletne nadzorne sisteme, ki izvajajo neprekinjeno analizo časa in odpornosti z uporabo senzorjev iz optičnih vlaken. Naš tovarniški paket Smart Breaker vključuje trajni potovalni pretvornik in lokalni zaslon, ki operaterje opozori, ko parametri zanihajo. Na primer, če kontaktni upor naraste s 40 na 70 mikro ohmov v 18 mesecih, sistem ustvari opozorilo za načrtovano vzdrževanje. Ta pristop, ki temelji na stanju, podaljša življenjsko dobo do 50 odstotkov v primerjavi s časovno zamenjavo. Za izvajanje robustnega programa testiranja naša tovarna ponuja usposabljanje za domače tehnike in zagotavlja podrobne testne predloge. Ne pozabite, da bo visokonapetostni odklopnik, ki opravi redne teste, zaščitil vaše omrežje tri desetletja ali več. V podjetju Lugao to podpiramo s 25-letno garancijo delovanja naših kladiv serije Premium.

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Ali lahko visokonapetostni odklopnik odpravi napako hitreje kot cikel in zakaj je hitrost pomembna za varnost omrežja?

Odgovor: Da, sodobni visokonapetostni odklopniki odpravijo napake v 1,5 do 2 ciklih (25 do 33 milisekund za 60Hz sisteme). Hitrost je ključnega pomena, saj dlje kot traja napaka, večja je toplotna in mehanska obremenitev transformatorjev, kablov in generatorjev. 100-milisekundna zakasnitev lahko poveča energijo napake za 400 odstotkov, kar povzroči deformacijo navitij v močnostnih transformatorjih in potencialni požar. Poleg tega hitro čiščenje preprečuje širjenje padcev napetosti po omrežju in tako ohranja stabilnost za bližnje obremenitve. Naš tovarniški visokonapetostni odklopnik SF6 145 kV doseže 2 cikla prekinitvenega časa, kar izpolnjuje najstrožje zahteve za uporabnost za prehodno stabilnost.

Vprašanje 2: Kako pogosto je treba zamenjati visokonapetostni odklopnik in na katere znake konca življenjske dobe morajo biti operaterji pozorni?

Odgovor: Dobro vzdrževan visokonapetostni odklopnik običajno zdrži 25 do 40 let, odvisno od pogostosti napak in okoljskih pogojev. Znaki konca življenjske dobe vključujejo: dosledno visok kontaktni upor (več kot 150 mikro ohmov za odklopnik 145 kV), neobičajni hrup med delovanjem (mletje ali zakasnjeno polnjenje vzmeti), vidno zunanje uhajanje plina (padec tlaka SF6 pod 0,4 MPa) in neizpolnjevanje časovnih specifikacij za več kot 20 odstotkov. Tudi če izolacijska upornost pade pod 1000 megohmov, je dielektrična celovitost ogrožena. Lugao Power Co., Ltd. priporoča večji remont po 10.000 mehanskih operacijah ali ko prediktivna diagnostika pokaže, da obraba kontakta presega 80 odstotkov. Kartiranje delne razelektritve lahko zazna tudi notranje napake pred katastrofalno okvaro.

Vprašanje 3: Zakaj se visokonapetostni odklopniki SF6 še vedno pogosto uporabljajo kljub skrbi za okolje?

Odgovor: SF6 ostaja prevladujoč, ker se noben drug plin ne ujema z njegovo kombinacijo visoke dielektrične trdnosti (3-krat večja od zraka pri enakem tlaku), odlične sposobnosti gašenja obloka in toplotne prevodnosti. Za napetosti nad 72,5 kV nudi SF6 najbolj kompaktno in zanesljivo rešitev. Vendar pa se industrija spopada z visokim potencialom globalnega segrevanja (GWP = 23.500) z izboljšanimi praksami ravnanja s plinom: stopnje uhajanja sodobnih razbijal so pod 0,1 odstotka na leto, programi recikliranja pa ponovno zajamejo SF6 ob koncu življenjske dobe. Poleg tega nove alternative, kot je plin g3 (mešanica fluoronitrila), zmanjšajo GWP za 98 odstotkov, hkrati pa ohranijo podobno zmogljivost. Lugao Power Co., Ltd. zdaj ponuja visokonapetostni odklopnik, pripravljen za g3, za okoljsko občutljive projekte, vendar za obstoječo infrastrukturo ostaja SF6 z nadzorom uhajanja najbolj praktična izbira.

Vprašanje 4: Ali se lahko visokonapetostni odklopnik uporablja za vsakodnevno preklapljanje bremena ali je samo za zaščito pred napakami?

Odgovor: Da, veliko visokonapetostnih odklopnikov je ocenjenih za vsakodnevno preklapljanje obremenitvenega toka (razred C2 ali višji). Vendar pogosto preklapljanje obremenitve povzroči obrabo kontaktov zaradi iskrenja med vsakim odprtim delovanjem, zato odklopniki, ki se uporabljajo za vsakodnevno preklapljanje (npr. kondenzatorske baterije ali preklapljanje reaktorja), zahtevajo večjo električno vzdržljivost (razred E2) in po možnosti predhodno vstavljene upore za omejitev prenapetosti. Za aplikacije, ki zahtevajo na tisoče preklopov na leto, so vakuumski odklopniki boljši zaradi svoje podaljšane električne življenjske dobe. Vakuumski visokonapetostni odklopnik VUB naše tovarne je posebej zasnovan za dnevno preklapljanje do 30.000 operacij. Vedno se posvetujte z delovnim razredom odklopnika in se izogibajte uporabi odklopnika za splošno uporabo za pogosto preklapljanje bremena, saj bo prišlo do prezgodnje erozije kontakta.

Vprašanje 5: Katere varnostne postopke je treba upoštevati pred ročnim upravljanjem visokonapetostnega odklopnika v transformatorski postaji?

Odgovor: Pred kakršnim koli ročnim delovanjem sledite varnostnemu protokolu v petih korakih: 1) Pridobite ukaz za preklop iz nadzornega centra in preverite položaj odklopnika prek SCADA. 2) Izključite lokalno krmilno vezje in uporabite zaklepno oznako na motorju za polnjenje vzmeti. 3) Z detektorjem napetosti preverite, ali sta obe strani visokonapetostnega odklopnika brez napetosti ali ali so odklopna stikala odprta. 4) Nosite osebno zaščitno opremo, ocenjeno na oblok (kal/cm² obleka, ščitnik za obraz in rokavice z nazivno napetostjo). 5) Uporabite oddaljeno ročno ročico, če ima odklopnik ročaj za ročno polnjenje, ki stoji ob strani, da se izognete pihanju obloka. Nikoli ne obidite zapor ali poskušajte na silo aktivirati odklopnika, ki kaže mehanski upor. Lugao Power Co., Ltd. zagotavlja podroben varnostni video z vsako dostavo visokonapetostnega odklopnika, ki potrjuje, da je varnost operaterja najpomembnejša.

Zaključek: Okrepite odpornost vašega omrežja z našimi visokonapetostnimi odklopniki

Visokonapetostni odklopniki so glavni branilci električnih omrežij, saj združujejo mehansko delovanje visoke hitrosti s sofisticirano fiziko gašenja obloka. Njihove vloge ni mogoče preceniti, od preprečevanja kaskadnih izpadov električne energije do omogočanja integracije obnovljivih virov energije. Kot smo podrobno opisali, so pravilna izbira na podlagi ocenjenih parametrov, rutinski časovni razpored in preskusi kontaktne odpornosti ter razumevanje tehnologij kaljenja bistvene prakse. Lugao Power Co., Ltd. že štiri desetletja načrtuje in izdeluje visokonapetostne odklopnike, pri čemer dobavi več kot 30.000 enot javnim službam in industriji v 50 državah. Naša tovarna uporablja robotsko varjenje, testiranje puščanja SF6 do 1e-6 mbarl/s in tovarniške sprejemne teste celotnega sklopa v skladu s standardi IEC in ANSI.
