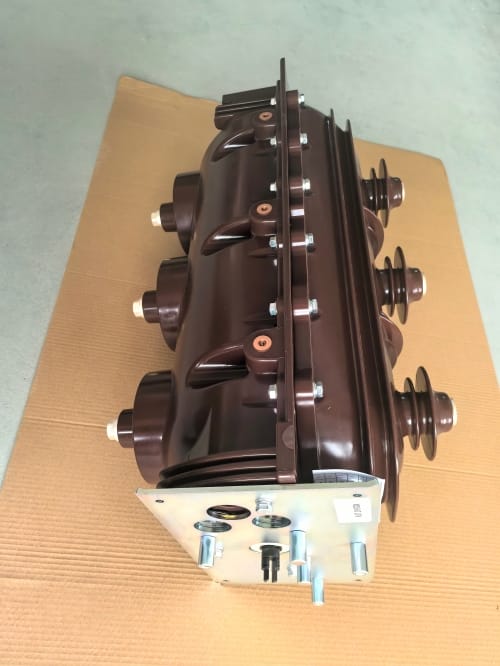

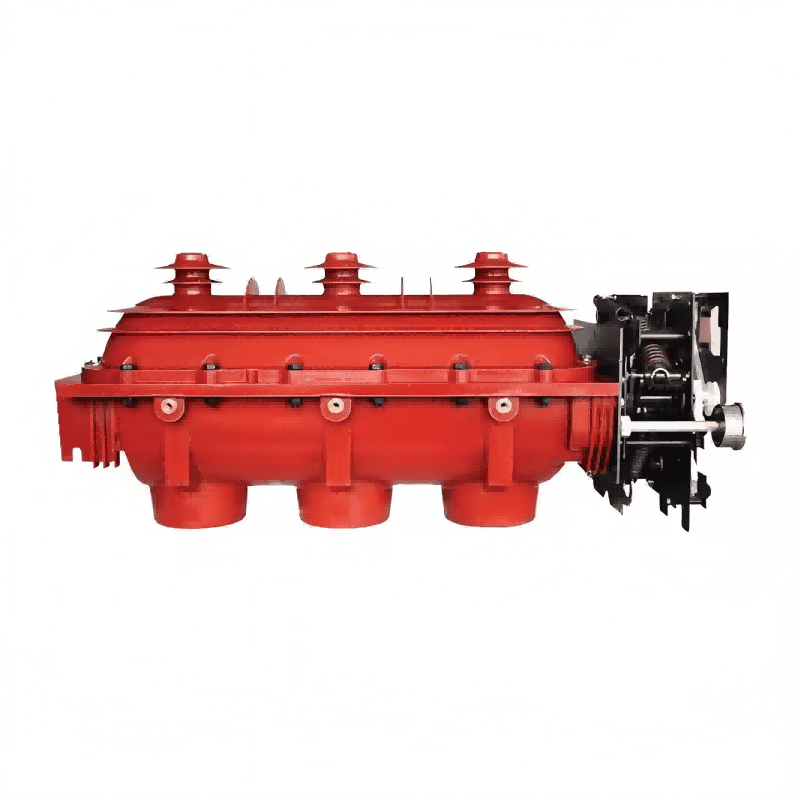

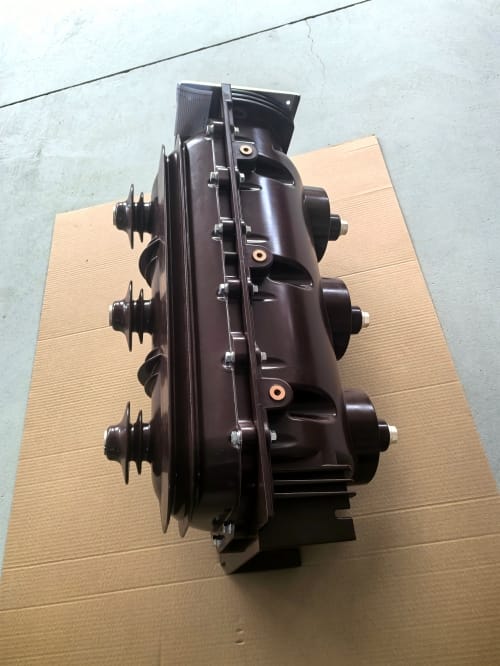

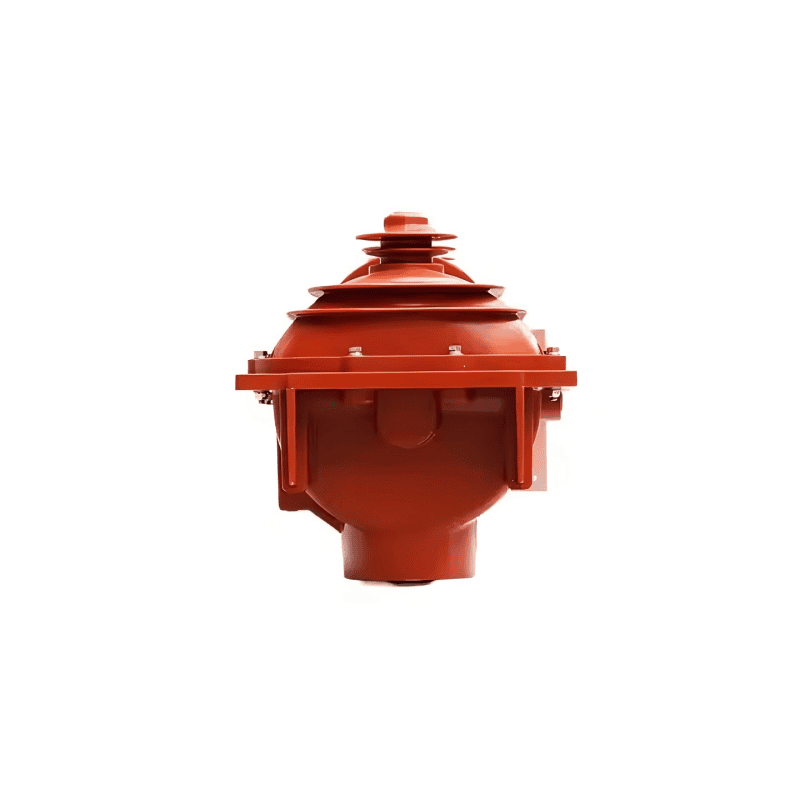

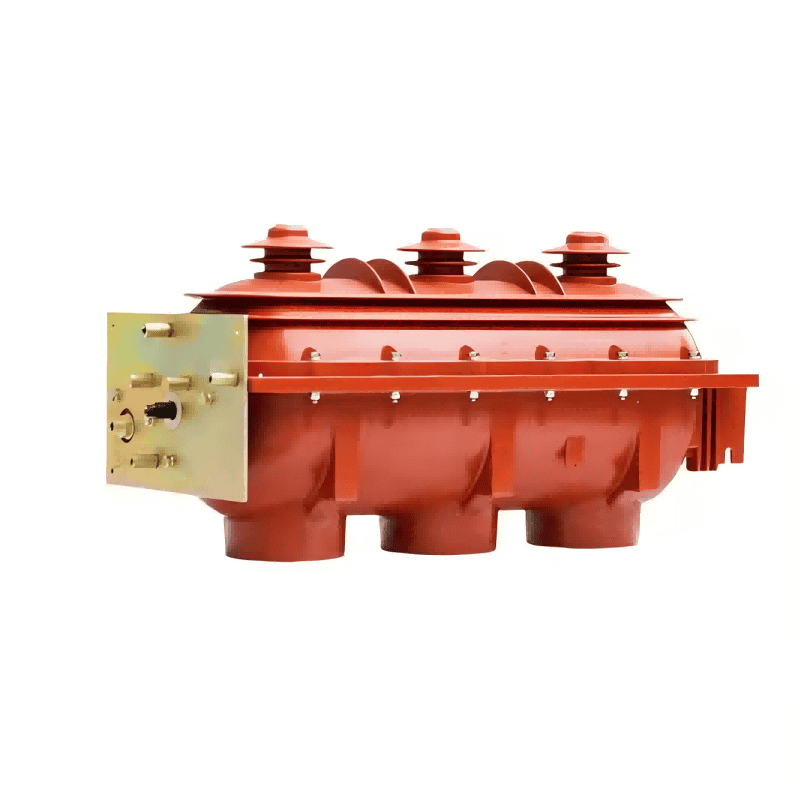

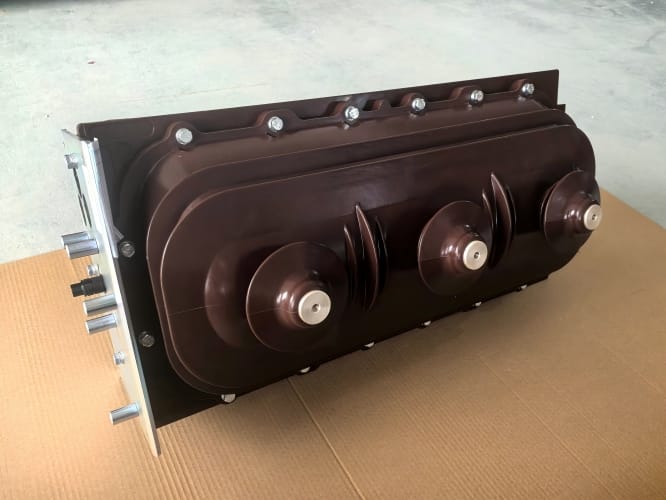

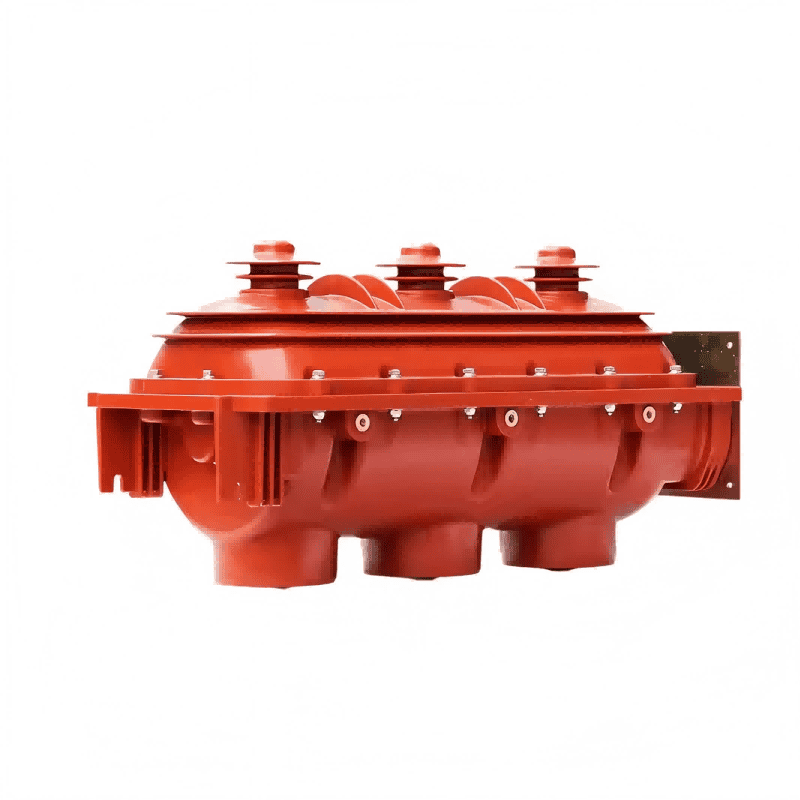

LGFLN36-24 24kV 630A visokonapetostno SF6 bremensko stikalo

Bremensko stikalo LGFLN36-24 LUGAO je bistvena naprava za zaščito elektroenergetskih sistemov, ki omogoča pravočasen odziv in zaščito v primeru okvare. Tovorna stikala se pogosto uporabljajo v sodobnih elektroenergetskih sistemih. LUGAO izdeluje te naprave na profesionalni tekoči liniji, kar zagotavlja, da mesečna proizvodnja ustreza potrebam strank po vsem svetu.

Model:LGFLN36-24

Pošlji povpraševanje

Opis izdelka

Jedro bremenskega stikala SF6 podjetja LUGAO je v odličnih izolacijskih lastnostih in lastnostih gašenja obloka plina SF6. Plin SF6 ima izjemno visoko izolacijsko sposobnost pod visoko napetostjo. To omogoča manjšo prelomno razdaljo in bolj kompaktno celotno strukturo naprave. Ko stikalo prekine tok, nastane oblok med gibljivimi in mirujočimi kontakti. Plin SF6 se pod visoko temperaturo obloka razgradi, pri čemer nastanejo spojine z nizko vsebnostjo fluora. Te spojine imajo močno elektronegativnost in lahko hitro absorbirajo proste elektrone, da tvorijo negativne ione. Hitrost migracije negativnih ionov je zelo počasna, zaradi česar so izjemno učinkoviti pri absorpciji energije obloka, hitrem ugasnitvi obloka, ko tok preseže ničlo, in hitrem obnavljanju dielektrične trdnosti. Pogonski mehanizem običajno uporablja vzmetni mehanizem za shranjevanje energije, ki ga je mogoče upravljati bodisi električno ali ročno, kar zagotavlja hitro in zanesljivo odpiranje in zapiranje.

Prednosti in funkcije

Visoka varnost: popolnoma zaprta in izolirana konstrukcija s kontakti, nameščenimi v zaprti plinski komori, popolnoma odpravlja nevarnost električnega udara. Zasnova s tremi postajami zagotavlja zanesljivo ozemljitev in varno vzdrževanje. Plin SF6 je nestrupen in negorljiv, kar zagotavlja varno delovanje opreme.

Visoka zanesljivost in brez vzdrževanja: odlične lastnosti plina SF6 za gašenje obloka zmanjšajo obrabo kontaktov in podaljšajo njegovo električno življenjsko dobo. Zaprta struktura ščiti notranje komponente pred zunanjimi vplivi okolja, zaradi česar je primeren za težka okolja.

Kompaktna struktura in prihranek prostora: zaradi visokih izolacijskih lastnosti SF6 je naprava bistveno manjša od zračno izoliranih stikalnih naprav enake napetostne ravni, zaradi česar je idealna za prostorsko omejene lokacije, kot so notranja stikališča in razdelilne postaje.

Okolju prijazen in nizek hrup: med delovanjem oblok ugasne v zaprti plinski komori, kar povzroči brez eksplozivnega zvoka in le rahlo premikanje delovnega mehanizma, kar povzroči izjemno nizke ravni hrupa.

Tehnični parametri

Nazivna napetost: kV		24
Nazivni tok: A		630
Nazivna frekvenca: Hz		60
Nazivni izklopni tok kratkega stika: kA		/
Nazivni vklopni tok kratkega stika (vrh): kA		/
Nazivno trajanje vzdržnega toka kratkega stika: s		1
Nazivni kratkotrajni vzdržni tok (glavni tokokrog): kA		20
Nazivni temenski vzdržni tok (glavni tokokrog): kA		50
Nazivni kratkotrajni vzdržni tok (ozemljitveni tokokrog): kA		17.3
Nazivni temenski vzdržni tok (ozemljitveni tokokrog): kA		43.3
Nazivna kratkotrajna vzdržljiva napetost električne frekvence	suhi preskus kV	65
	Mokri preskus kV	/
Nazivna vzdržljiva napetost impulza strele	suhi preskus kV	125
	Mokri preskus kV	/
Nazivna kratkotrajna vzdržljiva napetost električne frekvence (odprto vezje)	suhi preskus kV	79
	Mokri preskus kV	/
Nazivna odpornost impulza strele (odprto vezje)	suhi preskus kV	145
	Mokri preskus kV	/
Mehanska življenjska doba: krat		3000
Upornost tokokroga: μΩ		≦80
Nazivna delovna napetost: V/DC		220
Hitrost zapiranja/odpiranje: m/s		≧3
Čas zaprtja/odpiralni čas: ms		/
Asinhronost od pola do pola/asinhronost od pola do pola: ms		≦5
