Srednjenapetostna SF6, popolnoma izolirana, zaprta glavna enota z električnim obročem, kompaktna stikalna naprava

Ta srednjenapetostna kompaktna stikalna naprava s popolnoma izolirano zaprto električno obročno glavno enoto SF6 je glavni izdelek družbe Lugao. S popolnoma zaprto zasnovo, ki ne potrebuje vzdrževanja, lahko zagotavlja distribucijo električne energije za 12 kV, 24 kV in 36 kV električna omrežja po vsem svetu. Ta obročna glavna enota je skladna tudi z mednarodnimi certifikati, kot so CE, ISO in IEC. Kot profesionalni dobavitelj električnih stikalnih naprav Lugao stikalne naprave, izolirane s SF6, popolnoma izolirajo vse visokonapetostne komponente od zunanjega okolja. Njegova kovinsko zaprta konstrukcija zagotavlja varno delovanje v najzahtevnejših pogojih, od podzemnih transformatorskih postaj do obalnih objektov.

Glavni tehnični parametri

Tipičen diagram sheme:

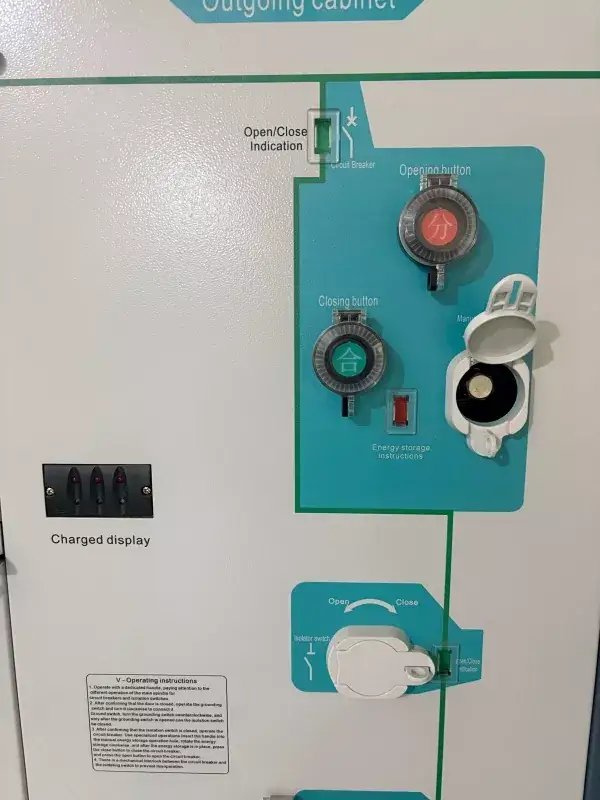

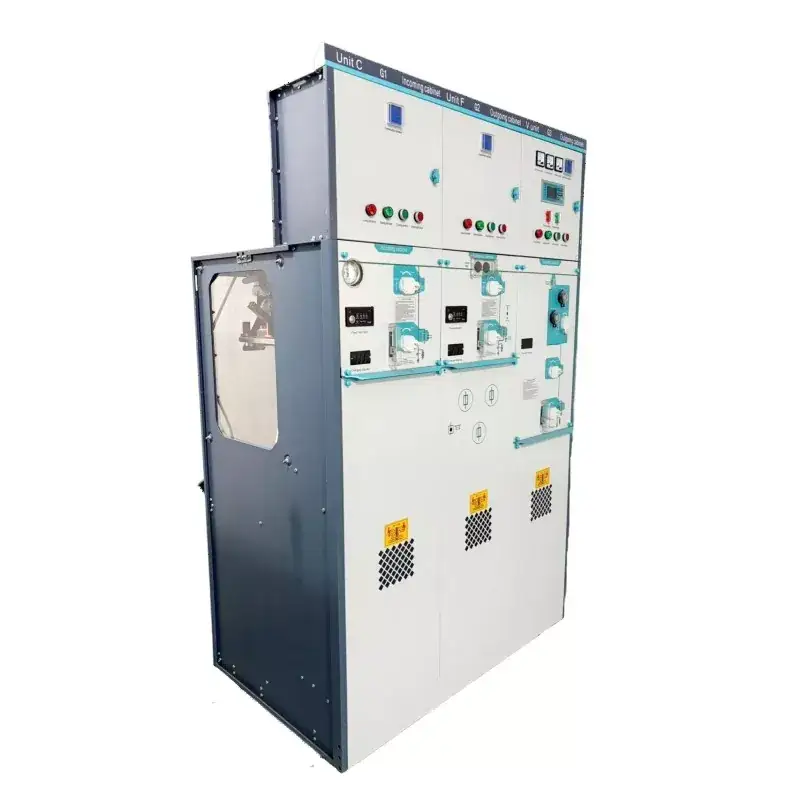

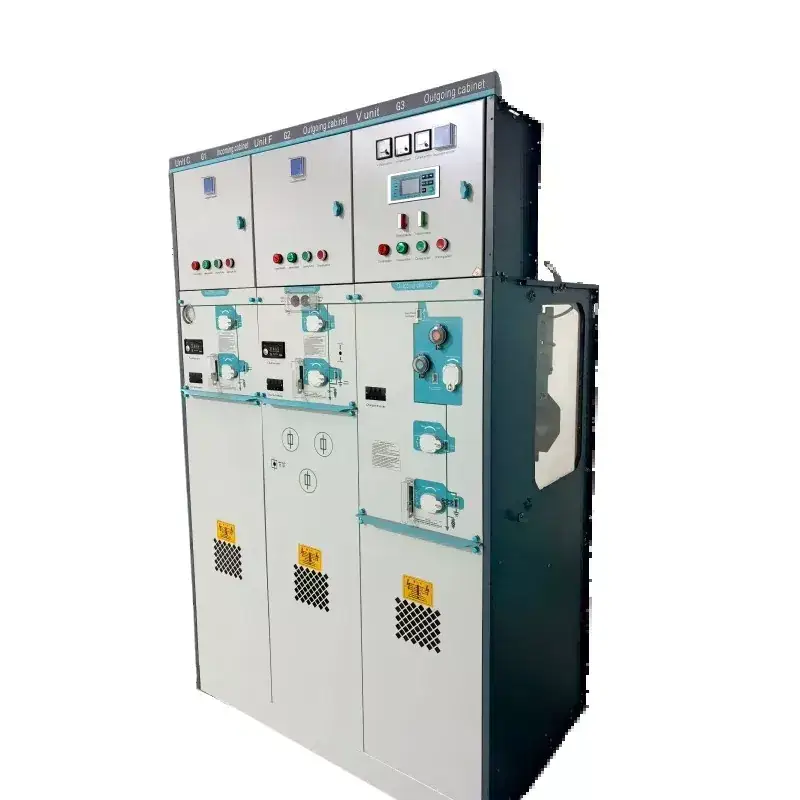

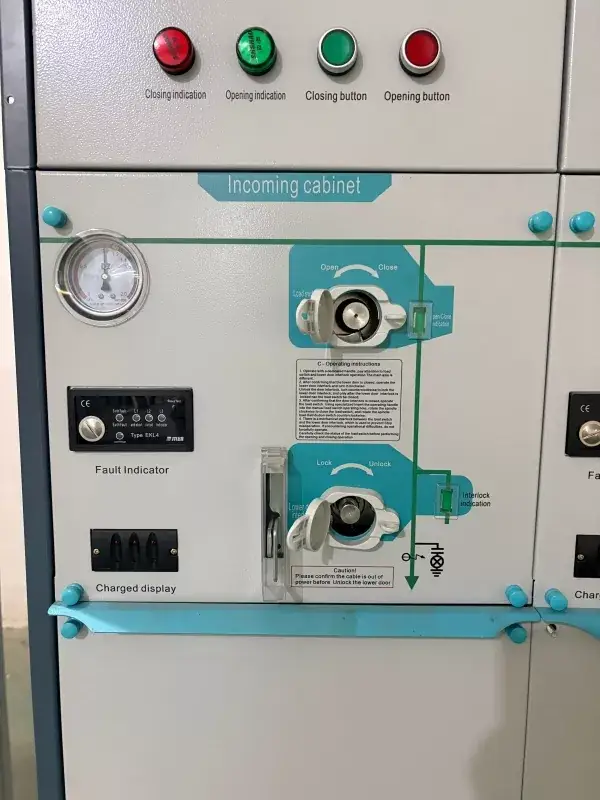

Podrobnosti izdelka:

Kaj naredi to obročno glavno enoto edinstveno?

1. Prava popolna izolacija

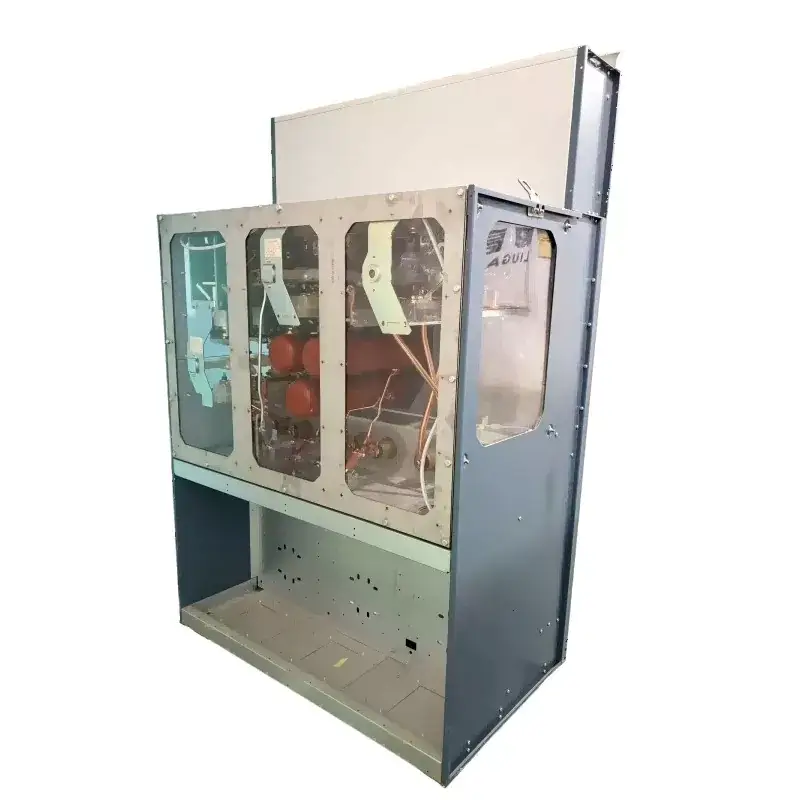

Za razliko od tradicionalnih zračno izoliranih stikalnih naprav so Lugaove srednjenapetostne SF6 popolnoma izolirane kompaktne električne obročne glavne enote proizvedene z lasersko varjeno tehnologijo v popolnoma zaprtem rezervoarju iz nerjavečega jekla. Vse komponente pod napetostjo - vključno s stikali za obremenitev, vakuumskimi odklopniki, ozemljitvenimi stikali in glavnimi zbiralkami - so popolnoma zaprte s plinom SF6. Ta s plinom izolirana stikalna naprava se ponaša z visoko oceno zaščite, popolnoma odporna na težka okolja, kot so vlaga in kondenzacija, prah in onesnaževala v zraku.

2. Kompaktna zasnova, majhna in izvrstna velikost: Ta kompaktna stikalna naprava znatno zmanjša prostor na tleh. Njegova modularna zasnova omogoča različne možnosti konfiguracije, hkrati pa ohranja majhen odtis, zaradi česar je primeren za podzemna omrežja za distribucijo električne energije, kompaktne transformatorske postaje in industrijske objekte z omejenim prostorom.

3. Delovanje brez vzdrževanja: Ta popolnoma zaprta stikalna naprava odpravlja potrebo po rednem vzdrževanju visokonapetostnih komponent. Zato ta s SF6 izolirana stikalna naprava ne zahteva dopolnjevanja plina v svoji 30-letni projektirani življenjski dobi.

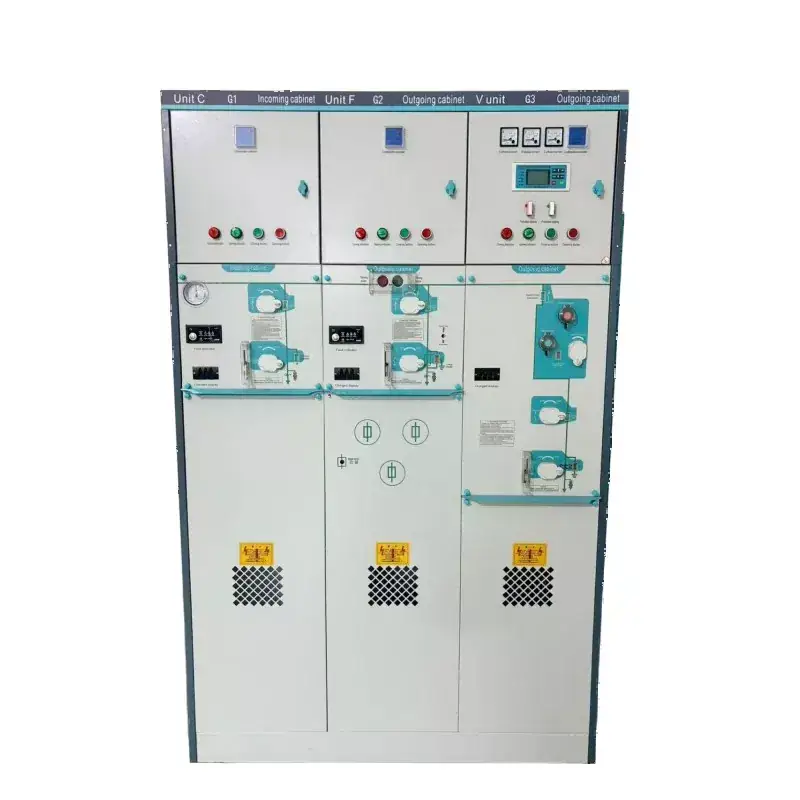

Razpoložljive konfiguracije

Ta srednjenapetostna kompaktna stikalna naprava s popolnoma izolirano zaprto električno obročno glavno enoto SF6 vključuje vrsto funkcionalnih modulov za reševanje različnih aplikacijskih zahtev, kar omogoča prilagodljivo konfiguracijo na podlagi posebnih potreb strank:

1. Modul C – stikalna enota za obremenitev

   Ima tripozicijsko stikalo za obremenitev (make-break-earth)

   Zasnovan za zaščito transformatorjev in preklopne operacije kablov

   Položaj preloma je viden preko integriranega opazovalnega okna

2. Modul F – kombinirana enota LBS-varovalke

   Integrira bremensko stikalo z zaščito na osnovi varovalke

   Zagotavlja funkcijo trifaznega izklopa prek mehanizma s sprožilnimi zatiči

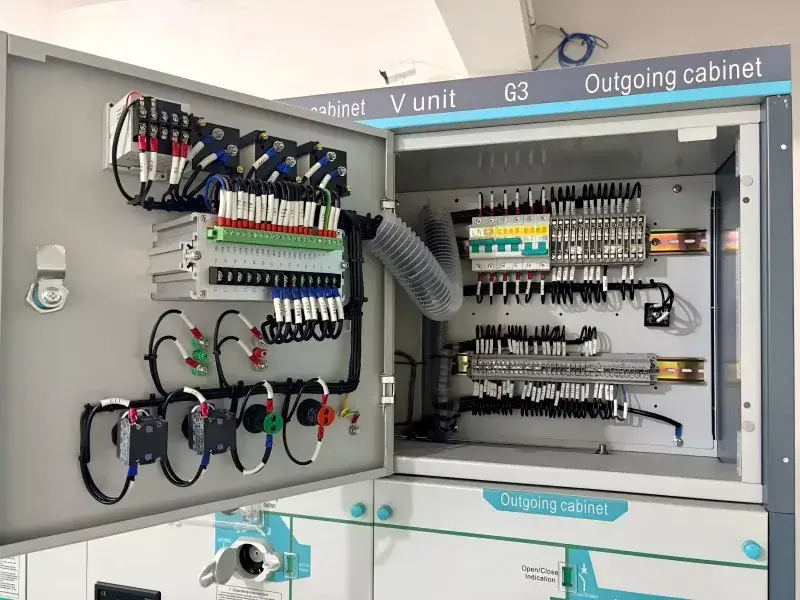

3. V modul – enota vakuumskega odklopnika

   Za zaščito kablov in transformatorjev uporablja vakuumski odklopnik

   Primerno za aplikacije, ki zahtevajo pogoste preklope

   Podpira izbirni integrirani zaščitni rele

4. D modul – neposredna kabelska povezava

   Zagotavlja preprosto kabelsko povezavo brez preklopnih naprav

   Namenjen za nestikalne napajalnike ali aplikacije dvižnega voda zbiralke

5. M modul – merilna enota

   Opremljen z napetostnimi in tokovnimi transformatorji za namene merjenja

Vključuje testne terminale in vmesnike za montažo instrumentov

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kaj je glavna enota obroča?

Odgovor 1: Ta kompaktna stikalna naprava srednje napetosti SF6 s popolnoma izolirano zaprto električno obročno glavno enoto je kompaktna s plinom izolirana stikalna naprava, primerna za distribucijo električne energije 12 kV, 24 kV in 36 kV. Glavna enota obroča uporablja popolnoma zaprt rezervoar iz nerjavečega jekla, ki vsebuje plin SF6, ki izolira vse visokonapetostne komponente, vključno z bremenskimi stikali in vakuumskimi odklopniki.

Vprašanje 2: Katere konfiguracije so na voljo za to glavno enoto zvonjenja?

Odgovor 2: Ta kompaktna stikalna naprava ponuja modularne konfiguracije:

Modul C: Enota za stikalo bremena za preklapljanje kablov in transformatorjev

Modul F: Kombinacija bremenskega stikala in varovalke za zaščito transformatorja

Modul V: Vakuumski odklopnik za pogosto delovanje

Modul D: Neposredna kabelska povezava za nepreklopne napajalnike

Modul M: Merilna enota z napetostnimi in tokovnimi transformatorji

Vprašanje 3: Ali je mogoče to glavno enoto obroča v prihodnosti razširiti?

Odgovor 3: Da, module dodatne obročne glavne enote je mogoče povezati s plinsko izoliranimi konektorji zbiralke.

Vprašanje 4: Katere varnostne funkcije so vključene?

Odgovor 4: Mehanske zapore, Klasifikacija notranjega obloka, Sprostitev tlaka, Stikalo za ozemljitev.

Vprašanje 5: Kakšen je dobavni rok?

Odgovor 5: Standardne konfiguracije so na zalogi; modeli po meri trajajo približno 20 dni. Za nujne potrebe se posvetujte
