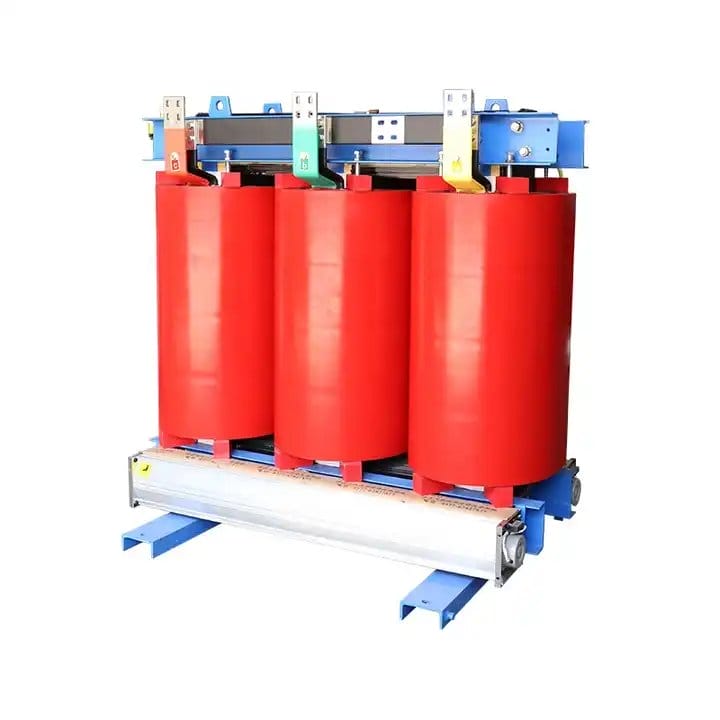

Lu Gao kot proizvajalec visokofrekvenčnih žičnih suhih tipov energetskih transformatorjev 35KV, suhi transformator v skladu s standardoma IEC726 in GB/T10228-1997, je značilen po impresivni paleti atributov. Te ne vključujejo le nizkih izgub, kompaktne in lahke konstrukcije, temveč tudi minimalno raven hrupa, zaščito pred vlago, visoko mehansko trdnost, odpornost proti ognju, robustno preobremenitveno zmogljivost in nizko stopnjo delnega praznjenja. Ti transformatorji najdejo široko uporabnost v sistemih za prenos in distribucijo električne energije, zlasti v centrih za velike obremenitve in na lokacijah s strogimi zahtevami protipožarne zaščite, zaradi česar so vsestranska in zanesljiva izbira za različna delovna okolja.
Lu Gao je suhi transformator Dobavitelji. Suhi transformator brez inkapsulirane tuljave izstopa po svojih večplastnih lastnostih, z močnim poudarkom na varnosti, zanesljivosti, energetski učinkovitosti, protipožarni zaščiti in protieksplozijskim funkcijam, skupaj z dodatno prednostjo enostavnega vzdrževanja. Učinkovitost suhega transformatorja je dodatno povečana z natančno zasnovano strukturo tuljave in postopkom obdelave z vakuumsko impregnacijo, ki zagotavlja odpornost na delno izpraznitev in preprečuje kakršno koli znižanje ravni izolacije skozi celotno življenjsko dobo. Strogi kvalifikacijski procesi tako pri Nacionalnem strojnem in industrijskem uradu kot pri Nacionalni energetski družbi poudarjajo skladnost suhega transformatorja z nacionalnimi standardi.
Ta suhi transformator se je izkazal za zelo prilagodljivega zahtevnim okoljem, za katere so značilne stroge zahteve glede požarne zaščite, nihanje obremenitev, pomanjkanje prezračevanja, zaprti prostori, umazanija in vlaga. Njegova vsestranskost se razteza na različna okolja, kot so polja elektrarn, sistemi podzemne železnice, metalurški obrati, bolnišnice, visoke zgradbe, ladijski centri, gneča stanovanjskih območij in specializirana okolja, kot so petrokemična industrija, jedrske elektrarne in jedrske podmornice. Natančneje, na področjih elektrarn ima suhi transformator brez kapsulirane tuljave ključno vlogo pri ohranjanju varnosti, zanesljivosti in energetske učinkovitosti, zaradi česar je nepogrešljiva komponenta v infrastrukturi postaje. Zaradi robustne zasnove in celovitih funkcij suhega tipa transformatorja je idealna rešitev za reševanje edinstvenih izzivov, ki jih predstavljajo različni scenariji delovanja, kar prispeva k splošni učinkovitosti in varnosti elektrarne.
1. Nadmorska višina je pod 1000 m.
2. Najvišja temperatura zraka +40ºC
3. Najvišja dnevna povprečna temperatura zraka +30ºC
4. Najvišja letna povprečna temperatura zraka +20v
5.Najnižja zunanja temperatura zraka-25ºC
6. Mesto namestitve: primerno za namestitev na območjih, kjer ni nevarnosti požara ali eksplozije, znatnega onesnaženja, kemične korozije ali prekomernih vibracij, bodisi v zaprtih prostorih ali na prostem.
1. Delujte v določenih mejah: +40ºC (najvišja temperatura zraka), +30ºC (najvišje dnevno povprečje) in +20ºC (najvišje letno povprečje).
2. Primerno za suhe transformatorje na nadmorski višini pod 1000 m. Upoštevajte ekstreme: -25ºC (najnižja zunanja temperatura).
Prezračevanje:
3. Ustrezen pretok zraka je bistvenega pomena za suhe transformatorje za odvajanje toplote.
4. Suhi transformatorji so odporni na vlago; zaščitite pred dolgotrajno izpostavljenostjo visoki vlažnosti.
5. Suhi transformatorji morajo delovati v določenih mejah obremenitve in napetosti.
6. Izvedite zaščitne ukrepe pred harmoniki in napetostnimi nihanji.
7. Namestite suhe transformatorje na območjih, kjer ni nevarnosti požara/eksplozije, onesnaženja, korozije ali prekomernih vibracij, bodisi v zaprtih prostorih ali na prostem.
8. Upoštevajte redne vzdrževalne prakse v skladu s priporočili proizvajalca.
9. Suhi transformatorji morajo delovati znotraj svoje določene preobremenitvene zmogljivosti.
10. Ohranjajte nizke ravni hrupa v suhih transformatorjih.
Tehnični podatki 10kV SCB(9) iz lite smole F izolacijskega razreda suhega transformatorja | ||||||||||||||
Izguba (kW) | Raven izolacije | Teža (kg) | Dimenzija obrisa (mm) | Okvirna mera z zaščitnim ohišjem | ||||||||||
Nazivna zmogljivost | Napetostna skupina (kV) | Način povezave | (120 ℃) | Tok brez obremenitve | (L) | (W) | (H) | (L) | (W) | (H) | ||||
(kVA) | HV | LV | Brez obremenitve | obremenitev | % | |||||||||
10 | 0.15 | 0.325 | 4.5 | 130 | 600 | 450 | 490 | 900 | 800 | 850 | ||||
20 | 0.185 | 0.63 | 4 | 170 | 600 | 450 | 560 | 900 | 800 | 850 | ||||
30 | 0.215 | 0.75 | 3.2 | 330 | 620 | 450 | 650 | 1050 | 900 | 1000 | ||||
50 | 0.305 | 1.055 | 2.8 | 380 | 620 | 450 | 750 | 1050 | 900 | 1000 | ||||
63 | 0.37 | 1.28 | 2.7 | 440 | 750 | 500 | 760 | 1050 | 1000 | 1150 | ||||
80 | 0.415 | 1.46 | 2.6 | 510 | 750 | 500 | 760 | 1100 | 1000 | 1150 | ||||
100 | 0.45 | 1.665 | 2.4 | 590 | 750 | 500 | 890 | 1150 | 1100 | 1250 | ||||
125 | 11 | Dyn11 | 0.53 | 1.995 | 2.2 | 650 | 1060 | 600 | 1020 | 1350 | 1050 | 1200 | ||
160 | 10.5 | 0.4 | 0.61 | 2.25 | 2.2 | F/F | 780 | 1060 | 600 | 1060 | 1400 | 1050 | 1250 | |
200 | 10 | Yyn0 | 0.7 | 2.675 | 2 | 930 | 1060 | 710 | 1120 | 1450 | 1100 | 1350 | ||
250 | 6.3 | 0.81 | 2.92 | 2 | 1040 | 1100 | 710 | 1140 | 1500 | 1150 | 1400 | |||
315 | 6 | 0.99 | 3.67 | 1.8 | 1180 | 1150 | 710 | 1195 | 1500 | 1200 | 1450 | |||
400 | 1.1 | 4.22 | 1.8 | 1450 | 1260 | 870 | 1285 | 1600 | 1250 | 1600 | ||||
500 | 1.305 | 5.17 | 1.8 | 1630 | 1290 | 870 | 1355 | 1600 | 1300 | 1650 | ||||
630 | 1.51 | 6.22 | 1.6 | 1900 | 1450 | 870 | 1420 | 1800 | 1300 | 1700 | ||||
630 | 1.46 | 6.31 | 1.6 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
800 | 1.71 | 7.36 | 1.6 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | ||||
1250 | 2.35 | 10.26 | 1.4 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4150 | 1770 | 1120 | 1865 | 2150 | 1500 | 2100 | ||||
2500 | 4.5 | 18.18 | 1.2 | 4810 | 1870 | 1120 | 1950 | 2200 | 1500 | 2200 | ||||
3150 | 5.78 | 23.7 | 1 | 5800 | 1950 | 1120 | 1900 | 2350 | 1600 | 2250 | ||||
4000 | 6.7 | 28.5 | 1 | 7100 | 2100 | 1120 | 2050 | 2400 | 1600 | 2300 | ||||
(Opomba): (razpon visoke napetosti) ±5 %; ±2×2,5%, frekvenca: 50Hz. |
