GW13 Odklopno stikalo Nevtralna točka Zaščitna naprava za ozemljitev

Naprava za zaščito ozemljitve nevtralne točke transformatorja serije GW13, ki jo proizvaja Lugao, je zasnovana za zaščito izolacije nevtralne točke transformatorja pred prenapetostjo strele, preklopno prenapetostjo in (prehodno) prenapetostjo električne frekvence. Lugao ima profesionalno proizvodno opremo in bogate izvozne izkušnje, zaloge pa je mogoče hitro dostaviti.

Model:GW13

Pošlji povpraševanje

Opis izdelka

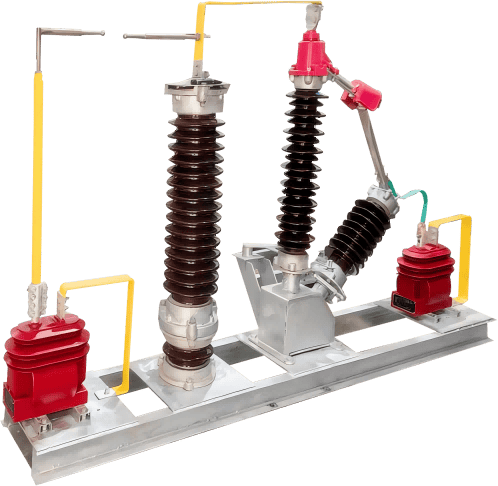

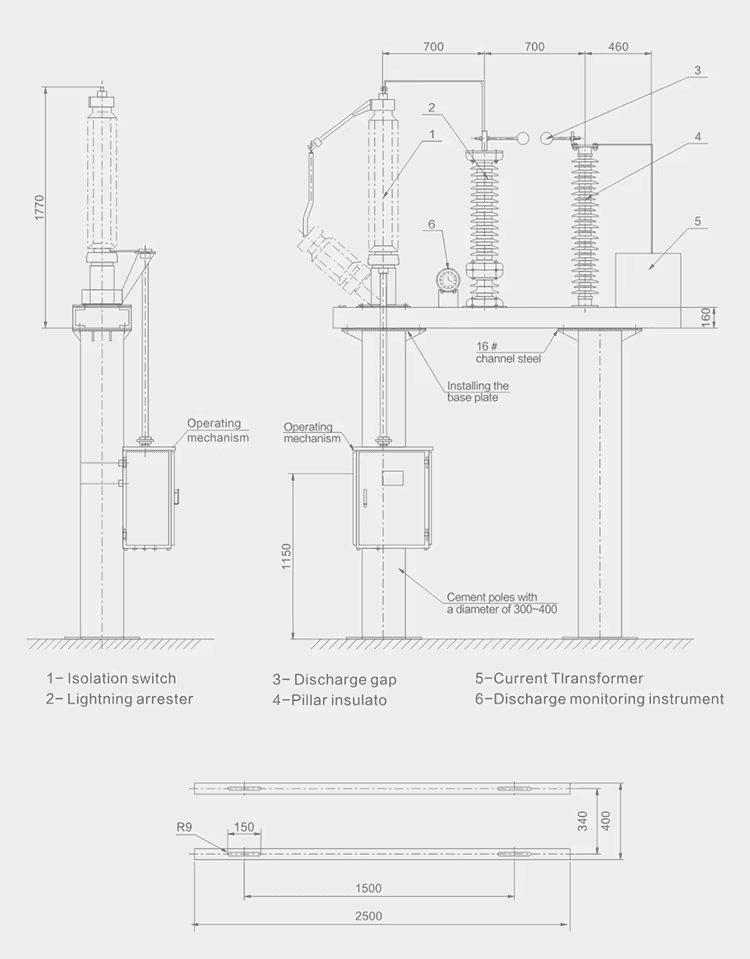

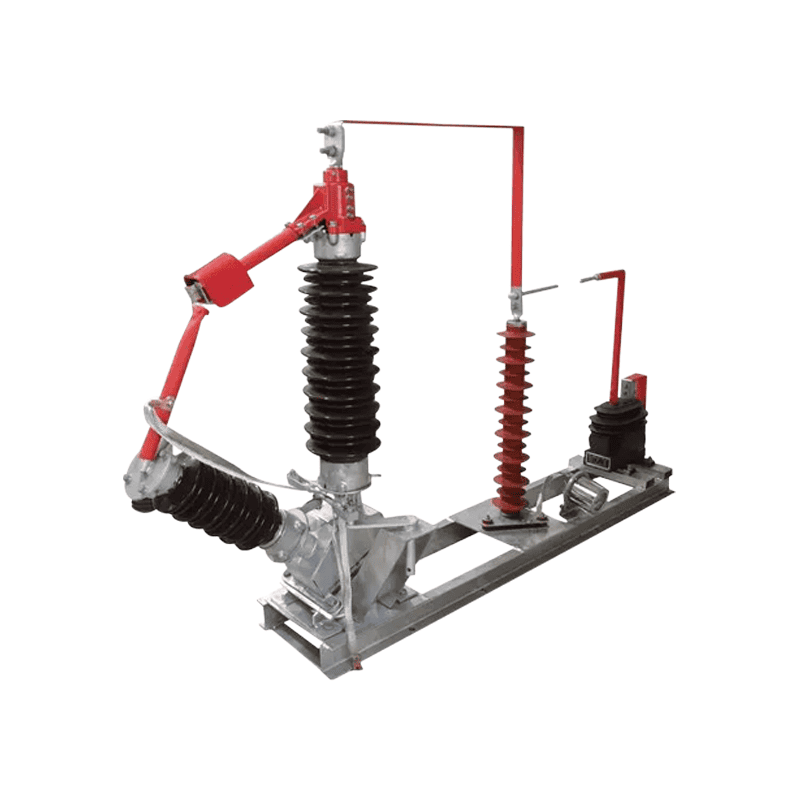

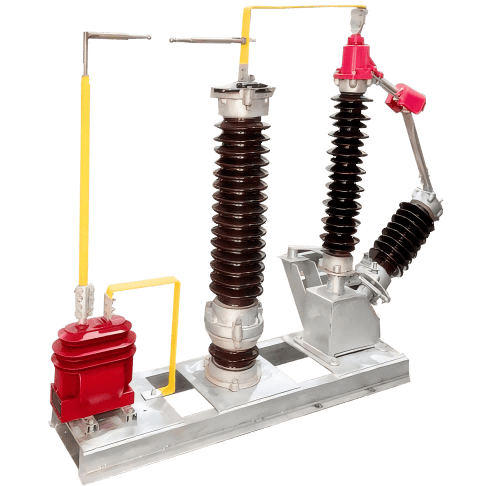

Prenapetostne zaščite nevtralne točke transformatorja Lugao serije GW13 se uporabljajo predvsem v tokokrogih nevtralne točke močnostnih transformatorjev 110 kV in 220 kV. Ščitijo izolacijo nevtralne točke transformatorja pred poškodbami zaradi prenapetosti in transformatorju omogočajo preklapljanje med načinoma delovanja ozemljene in neozemljene nevtralne točke. Kadar je potrebna sočasna zaščita pred strelo, električno frekvenco in preklopnimi prenapetostmi, se lahko za zaščito vzporedno povežeta reža in odvodnik. Prenapetostna zaščita nevtralne točke serije GW13 je celoten komplet, ki vključuje ločilnik, odvodnik cinkovega oksida, razelektritveno režo in tokovni transformator. Odlikuje ga visoka toplotna zmogljivost in odlična zaščita, prilagodljive konfiguracije in enostavna uporaba. Za potrebe uporabnikov je mogoče izbrati čisto zasnovo reže ali kombinacijo ločilnika in razelektritvene reže.

Tehnične specifikacije zaščitne naprave GW13

lt		Enota	Argument
Model izdelka			Lugao-gw13-110	Lugao-gw13-220
Nazivna napetost		KV	110	220
Nevtralna vzdržna napetost transformatorja	Strela polna in prekinjena vzdržna napetost (vrh)	KV	250	400
Nevtralna vzdržna napetost transformatorja	1 min frekvenca napajanja (efektivna vrednost)	KV	95	200
Nevtralno ločilno stikalo	Nazivni tok	A	630	630
Nevtralno ločilno stikalo	Mehanizem delovanja		CS14G (ročni) ali CJ2 (električni)
Odvodnik cinkovega oksida	Nazivna napetost (RMS)	KV	72	144
	Napetost neprekinjenega delovanja	KV	58	116
	DC 1mA referenčna napetost	KV	103	205
	Preostala napetost impulznega toka strele	KV	186	320
Izpustna vrzel	Razpon razdalje med elektrodami	mm	90-150	220-320
	Razpon napetosti praznjenja močne frekvence	KV	50-83	100-166
	1,2/50us impulzna napetost praznjenja	KV	120-190	250-320
Tokovni transformator	Vrsta		Popolnoma zaprt steber tipa 10kv, zalit z epoksi smolo
Tokovni transformator	Transformacijsko razmerje		100/5,200/5,300/5,40015,50015,600/5
