Kakšne so značilnosti GGD tipa z nizko napetostnim preklopom?

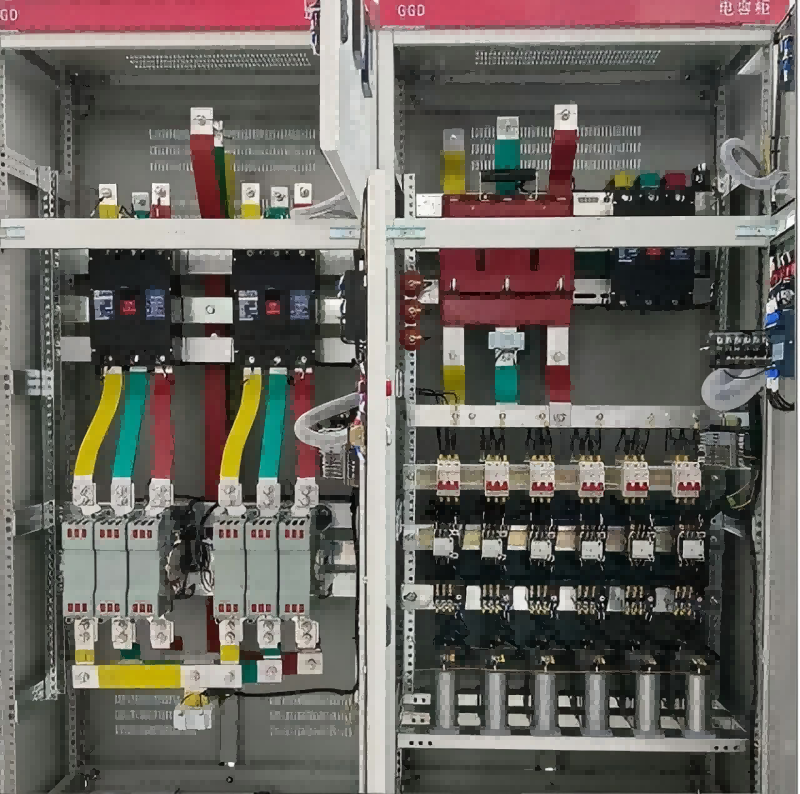

Uvod v strukturo GGD

Kabinet GGD tipa AC AC Distribution Cabinet sprejme vrsto omare za splošno namensko, okvir je sestavljen z 8mf hladno oblikovanim jeklom lokalno varjeno, deli omarice splošne namene pa so zasnovani po modularnem načelu in obstajajo montažne luknje 20 kalupov. Visok koeficient posploševanja omogoča tovarni, da uresniči predprodukcijo, ki ne samo skrajša proizvodni cikel, ampak tudi izboljša delovno učinkovitost.

Zasnova kabineta GGD v celoti upošteva problem odvajanja toplote pri delovanju omare. Na zgornjem in spodnjem koncu kabineta je različno število rež za odvajanje toplote. Ko se električne komponente znotraj omare segrejejo, se toplota dvigne in se odvaja skozi reže na zgornjem koncu, medtem ko hladni zrak v omari nenehno dodaja reže na spodnjem koncu, tako da je zaprti omari oblikovan v naravni zračni kanal od spodaj navzgor, da dosežemo namen odvajanja toplote.

Kabinet GGD v skladu z zahtevami sodobnega oblikovanja industrijskih izdelkov, da uporabi zlato razmerje med metodo oblikovanja zunanjosti kabineta in delitve vsakega dela dimenzij, tako da je celoten kabinet Združenih držav Amerike zdaj velikodušen.

Vrata omare so povezana z okvirjem s premičnimi tečaji, ki jih je enostavno namestiti in razstaviti, prepognjen rob vrat pa je vgrajen z gumiranim trakom gorskega tipa, vgrajeni trak med vrati in okvirjem pa ima določeno fazo stiskanja, ki lahko preprečijo, da bi vrata lahko neposredno trkala s telesom omare. Instrumentacijska vrata z električnimi komponentami z več verižno mehko bakreno žico, priključena na okvir, deli pritrditve omare in okvir omare z vijaki, povezanimi z omarico, predstavljajo popolno zaščitno vezje za ozemljitev.

Prilagodljiva zmožnost širjenja

Glavni krog kabineta GGD je zasnovan z 129 programi, skupaj z 298 specifikacijami (razen programov in specifikacij, ki izhajajo iz funkcionalnih sprememb pomožnih vezij in sprememb krmilne napetosti).

GGD1 Sheme tipa 49 123 Specifikacije

GGD2 tipa 53 programi 107 Specifikacije

GGD3 tipa 27 programi 68 Specifikacije

Zasnova pomožnih vezij je razdeljena na dva dela, shemo napajanja in shemo elektrarne, v omari GGD pa je dovolj prostora za namestitev sekundarnih komponent.

Kabinet GGD sprejme predvsem naprednejše električne komponente, ki jih je mogoče množično proizvajati domače, hkrati pa po načelu gospodarstva in razumnosti ohranja del razpoložljivih starih izdelkov v skladu s predpostavko o v celoti upoštevanje izvedljivosti in ne uporablja zastarelih izdelkov.
