Kakšni so načrti uporabe nizkonapetostne izvlečne stikalne omare GCS?

Kakšni so načrti uporabe nizkonapetostne izvlečne stikalne omare GCS?

Načrt glavnega kroga

  Načrt glavnega vezja omare GCS ima 32 skupin in 118 specifikacij, razen načrtov in specifikacij, ki izhajajo iz sprememb v nadzoru in zaščiti pomožnih tokokrogov. Vključuje potrebe proizvajalcev električne energije, oskrbe z električno energijo in drugih porabnikov energije z nazivnim delovnim tokom 5000 A, ki je primeren za izbiro distribucijskih transformatorjev 2500 kVA in manj. Kondenzatorske kompenzacijske omare so zasnovane tako, da ustrezajo potrebam napajanja in uporabe za izboljšanje faktorja moči, reaktorske omare pa so zasnovane tako, da upoštevajo potrebe celovitih naložb.

Načrt pomožnega vezja

  V atlasu pomožnih tokokrogov GCS je 120 načrtov pomožnih tokokrogov. Načrt pomožnega vezja delovnega dela enosmernega toka se uporablja predvsem za sistem nizkonapetostnih obratov (postaje) razdelilnih postaj elektrarn. Primeren je za nizkonapetostne sisteme elektrarn z močjo 200 MW in manj ter enote z močjo 300 MW in več, splošni način krmiljenja delovnega (pripravljenega) napajalnega voda, napajalnika in napajalnika motorja.

  Pomožni načrt delovnega dela izmeničnega toka se uporablja predvsem za nizkonapetostni sistem transformatorskih postaj v tovarnah, rudnikih, podjetjih in visokih stavbah. Na voljo je 6 kombinacij, primernih za nadzor delovanja dvojnega napajanja. Ni delovanja električne zapore v stanju pripravljenosti, samodejnega vrženja, samookrevanja in drugih krmilnih vezij, ki jih je mogoče neposredno uporabiti pri inženirskem načrtovanju.

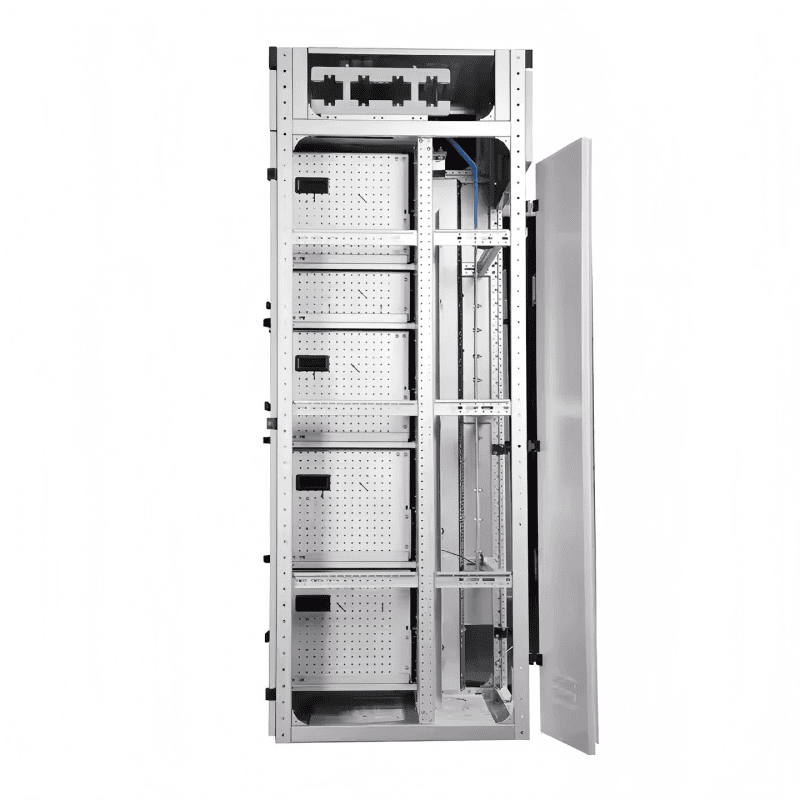

  Krmilni napajalnik DC je 220 V ali 110 V DC, krmilni napajalnik AC je 380 V ali 220 V. Je popolna omara, sestavljena iz predalnih enot. Krmilno napajanje 220 V izhaja iz javnega krmilnega napajanja, ki ga napaja namenski krmilni transformator v tej omari. Napajalnik javnega nadzora uporablja neozemljen krmilni transformator, napajalnik 24 V pa je rezerviran za uporabo, ko so potrebne signalne luči šibkega toka.

  Mesto namestitve števca vatnih ur, način uvajanja napetostnega signala in druge zahteve glede namestitve in uporabe so podrobno opisane v "Navodilih za pripravo" diagrama pomožnega vezja.

Glavna zbiralka

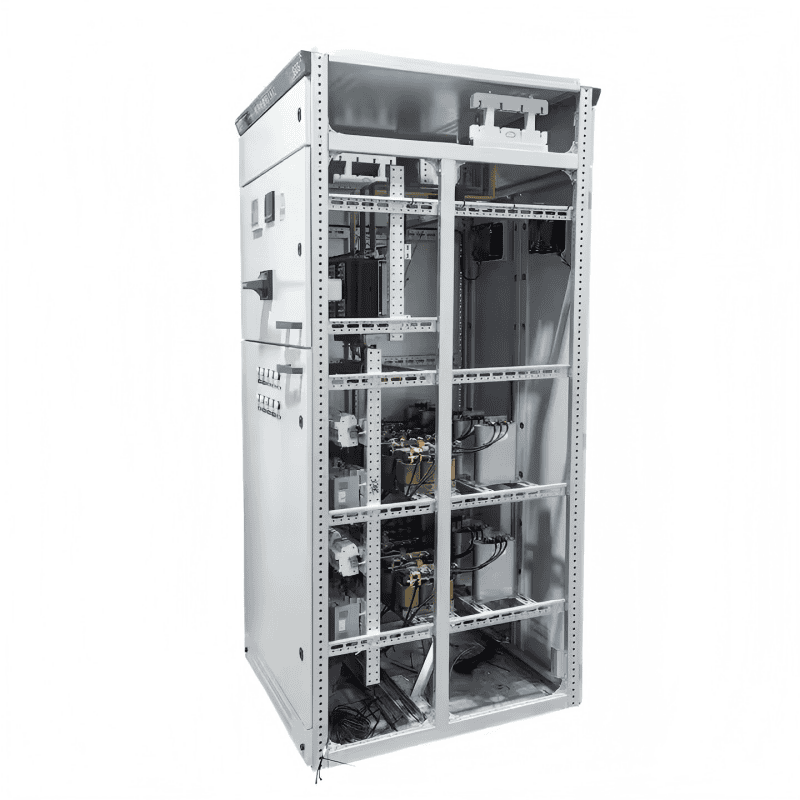

Da bi izboljšali dinamično toplotno stabilnost zbiralke in izboljšali dvig temperature kontaktne površine, vsa oprema uporablja trde bakrene zbiralke serije TMY-T2. Bakrene zbiralke so po celotni dolžini pocinkane, lahko pa se uporabljajo tudi posrebrene bakrene zbiralke po celotni dolžini. Horizontalna zbiralka in navpična zbiralka sta nameščeni v izolacijski sobi zbiralke v omari. Nevtralna ozemljitvena zbiralka uporablja trdo bakreno palico. Priključena je vodoravna nevtralna ozemljitvena žica (PEN) ali ozemljitev + nevtralna žica (PE+N).

Glavno stikalo

Za napajalne vode in napajalna stikala 630 A in več je v glavnem izbrana serija DW45, izbrane pa so lahko tudi serije DW48, serije AE, serije 3WE ali ME. Po potrebi lahko izberete tudi uvoženo serijo M ali serijo F.

Za stikala za krmiljenje napajalnika in motorja pod 630 A Wang An izbere serijo TG in serijo CM1. Serija NM, serija CDM, serija TG30 in druga stikala v oblikovanem ohišju.

Da bi izboljšali dinamično stabilnost glavnega tokokroga, so zasnovane posebne kombinirane zbiralne sponke in izolacijski nosilci serije GCS. Izdelani so iz visoko trdnih, ognjevarnih sintetičnih blazinastih materialov z visoko izolacijsko trdnostjo, dobrimi lastnostmi samougasljivosti in edinstveno strukturo.

Da bi zmanjšali dvig temperature predelnih sten, vtičnic in kabelskih glav funkcionalnih enot, je zasnovan poseben adapter omarice GCS. Adapter ima veliko kapaciteto in nizek dvig temperature.

Če oblikovalski oddelek izbere nove električne komponente z boljšim delovanjem in naprednejšo tehnologijo glede na potrebe uporabnikov, imajo omare serije GCS dobro vsestranskost in ne bodo povzročale težav pri izdelavi in ​​namestitvi zaradi posodobljenih električnih komponent.

Izbira električnih komponent

Omare GCS večinoma uporabljajo električne komponente z napredno tehnologijo, visoko zmogljivostjo in indikatorji stabilnosti ter uporabljajo uvoženo tehnologijo, ki se lahko množično proizvaja na Kitajskem.
