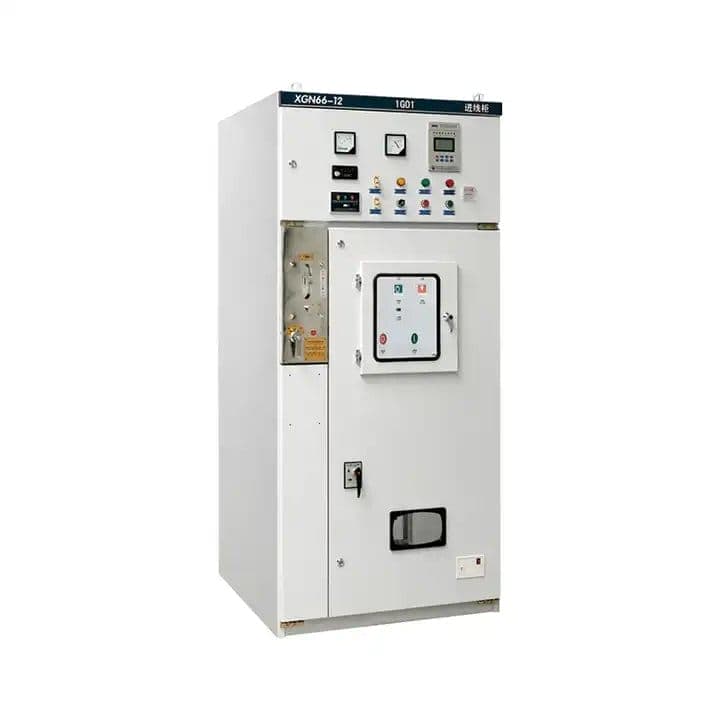

Kako glavne enote Ring povečujejo zaščito in varnost električnega omrežja?

V sodobnih elektrodistribucijskih omrežjih lahko nenačrtovani izpadi in okvare opreme povzročijo ogromne finančne izgube in varnostna tveganja. Ključ do prožnega omrežja je v inteligentnih stikalnih in zaščitnih napravah.Glavne enote Ring(RMU) so se pojavili kot temelj srednjenapetostnih omrežij, ki zagotavljajo kompaktne, zaprte rešitve brez vzdrževanja, ki drastično izboljšajo izolacijo napak in zanesljivost sistema. Pri Lugao Power Co., Ltd. je naša ekipa inženirjev bila priča, kako RMU skrajšajo izpade za več kot 60 odstotkov v mestnih in industrijskih nastavitvah. Z integracijo bremenskih stikal, varovalk in odklopnikov v eno plinsko ali zračno izolirano ohišje Ring Main Units zagotavljajo, da napaka na eni veji ne paralizira celotne zanke. Ta uvodni vpogled odgovarja na osrednje vprašanje: RMU-ji povečujejo zaščito s hitrim odkrivanjem napak, fizičnim ločevanjem okvarjenih odsekov in robustnimi zasnovami, odpornimi na električni oblok, s čimer ščitijo opremo in osebje.

Naša tovarna je posvetila dve desetletji izpopolnjevanju tehnologije Ring Main Unit. Zavedamo se, da električna varnost ne zadeva le komponent, temveč celotno sistemsko arhitekturo. Glavne enote Ring delujejo v konfiguraciji zanke, kjer se lahko napajanje napaja iz dveh smeri. Ko pride do napake, RMU samodejno ali ročno izolira okvarjeni segment, hkrati pa ohranja oskrbo zdravih napajalnikov. Ta zmožnost samozdravljenja je revolucionarna za kritične infrastrukture, kot so bolnišnice, podatkovni centri in obrati za obnovljivo energijo. Z Lugao Power Co., Ltd. dobite dostop do RMU-jev, ki ustrezajo standardom IEC 62271-200, ki vsebujejo rezervoarje iz nerjavečega jekla, SF6 ali okolju prijazne mešanice plinov in integrirana ozemljitvena stikala. V naslednjih razdelkih bomo razčlenili tehnične parametre, operativne prednosti in varnostne mehanizme, zaradi katerih so naše obročne glavne enote nepogrešljive za sodobna električna omrežja.

Kazalo

• 1. Zakaj je glavna enota obroča kritična za zaščito električnega omrežja?
• 2. Kako glavna enota obroča izboljša upravljanje napak in hitrost izolacije?
• 3. Zakaj so plinsko izolirane obročne glavne enote varnejše za osebje in sredstva?
• 4. Kateri tehnični parametri opredeljujejo visoko zmogljivo obročno glavno enoto?
• 5. Kako lahko glavne enote Ring zmanjšajo tveganje obločnega bliska in povečajo varnost pri delovanju?
• 6. Zaključek: Omrežja za prihodnost z rešitvami RMU podjetja Lugao Power
• 7. Pogosto zastavljena vprašanja (FAQ) o glavnih enotah obroča in omrežni varnosti

1. Zakaj je glavna enota obroča kritična za zaščito električnega omrežja?

Zaščita električnega omrežja je večplasten izziv, ki vključuje scenarije prevelikega toka, kratkega stika in zemeljske napake. Obročna glavna enota služi kot kompaktna sekundarna distribucijska stikalna naprava, ki združuje zaščitne in preklopne funkcije v enem samem ohišju. Za razliko od običajnih stikalnih plošč, ki zahtevajo veliko prostora in zapletene sisteme vodil, naša glavna enota Ring Main Unit naLugao Power Co., Ltd.zmanjša odtis do 50 odstotkov, hkrati pa nudi vrhunsko koordinacijo zaščite. Osnovna arhitektura RMU vključuje dve vhodni/odhodni napajalni stikali in zaščitno stikalo transformatorja, ki so vsi med seboj povezani, da preprečijo napake operaterja. Ta zasnova neposredno obravnava primarni cilj zaščite omrežja: izolacijo napak brez prekinitve celotne zanke.

Naša tovarna izdeluje RMU z izolacijo plina SF6 in s tehnologijo trdnega dielektrika. Kritični vidik, zaradi katerega so obročne glavne enote nepogrešljive, je njihova sposobnost obvladovanja visokih okvarnih tokov – do 20 kA za 3 sekunde – ob ohranjanju zaprtega okolja, odpornega na prah, vlago in korozivna sredstva. Tu so glavne zaščitne funkcije, ki ločujejo naše RMU:

• Pripravljena avtomatizacija zanke:Naša glavna enota Ring Main Unit se lahko integrira z oddaljenimi terminalskimi enotami (RTU) za samodejno zaznavanje napak in izolacijo, kar skrajša trajanje izpada z ur na sekunde.
• Integrirano ozemljitveno stikalo:Zagotavlja vidno ozemljitev za nadaljnja vezja, kar zagotavlja ničelni potencial pred vzdrževanjem – varnostna zahteva, o kateri se ni mogoče pogajati.
• Sistem za razbremenitev tlaka:V redkih primerih notranjega obloka kanal za razbremenitev tlaka RMU varno usmerja vroče pline navzgor ali nazaj in tako ščiti operaterje.
• Mehanske zapore:Preprečuje nepravilne operacije, kot je zapiranje ozemljitvenega stikala, medtem ko je bremensko stikalo zaprto, s čimer se odpravijo tveganja človeške napake.

Z vidika zaščite omrežja Ring Main Units ponujajo selektivno koordinacijo. Na primer, če napajalnik doživi kratek stik, varovalka ali odklopnik RMU sproži samo to vejo, medtem ko drugi napajalniki ostanejo pod napetostjo. Ta selektivnost je dosežena s previdnim ujemanjem krivulje časa in toka. V našem tovarniškem testiranju je Lugao Power Co.,Ltd. prikazuje RMU-je, ki odpravijo napake v 0,02 sekunde za dogodke z velikim tokom. Poleg tega konfiguracija zanke pomeni, da tudi če en vir odpove, nadomestni vir še naprej dovaja obremenitev skozi običajno zaprto zanko. Ta redundanca je razlog, zakaj se javna podjetja in veliki industrijski obrati za kritično distribucijo energije zanašajo na našo glavno enoto obroča. Poleg tega zaprta zasnova rezervoarja preprečuje vdor vlage, ki je glavni vzrok za delno praznjenje in morebitno okvaro. S kombinacijo robustnih materialov, inteligentnih zapornic in kompaktne oblike, naša glavna enota Ring Main Unit ne ščiti le omrežja, ampak tudi podaljšuje življenjsko dobo sredstev z zmanjšanjem električnih in toplotnih obremenitev.

2. Kako glavna enota obroča izboljša upravljanje napak in hitrost izolacije?

Obvladovanje napak je tekma s časom. Vsako sekundo se napaka nadaljuje, energija obloka poškoduje vodnike, izolacijo in bližnjo opremo. Glavna enota Ring dramatično izboljša upravljanje napak s svojo edinstveno zmožnostjo razdeljevanja. V tipičnem radialnem omrežju ena sama napaka zatemni vse obremenitve v smeri toka. Z našo glavno enoto obroča, nameščeno na strateških vozliščih, pa je mogoče zanko razdeliti na odseke. Ko pride do napake, zaščitni releji signalizirajo RMU, da odpre stikali na obeh straneh napake in izolira samo okvarjeno območje. Preostali del omrežja nadaljuje normalno delovanje. Naša tovarna ima dokumentirane študije primerov, v katerih so glavne enote obroča zmanjšale minute prekinitev za 85 odstotkov v predmestnih distribucijskih omrežjih.

Hitrost izolacije je odvisna od prožilnega mehanizma. Naši RMU-ji so opremljeni z vzmetnimi mehanizmi, ki se odprejo ali zaprejo v manj kot 0,5 sekunde. Pri transformatorskih napajalnikih, zaščitenih z varovalkami, se varovalka stopi v milisekundah in sproži udarni zatič, ki sproži stikalo za obremenitev. Ta kombinacija stikala z varovalko je še posebej učinkovita za zaščito transformatorja. Tukaj je razčlenitev po korakih, kako naša glavna enota obroča upravlja tipično medfazno napako:

• Korak 1 Odkrivanje:Tokovni transformatorji znotraj RMU zaznavajo previsoki tok ali zemeljsko napako. Zaščitni rele obdela signal.
• 2. korak Izklop:Rele pošlje ukaz za izklop odklopniku ali stikalu za prekinitev bremena. Naša tovarna uporablja magnetne aktuatorje za hiter odziv.
• 3. korak Izolacija:Stikalo okvarjenega podajalnika se odpre in fizično loči napako od glavne zbiralke. Hkrati se lahko normalno odprto (NO) stikalo zapre, da se obnovi napajanje iz alternativnega vira.
• Indikacija 4. koraka:Lokalni mehanski indikatorji in oddaljeni signali SCADA prikazujejo stanje. Naša glavna enota Ring vključuje mimične plošče LED za jasno vizualno povratno informacijo.

Poleg hitrosti naš RMU izboljša obvladovanje napak z jasno vidnimi prekinitvami. Operaterji lahko vidijo odprto režo na stikalu za izklop bremena ali stikalu za ozemljitev, kar zagotavlja pozitivno potrditev, da je tokokrog brez napetosti. Lugao Power Co., Ltd. oblikuje vse glavne enote obroča z okni za ogledovanje za vsak položaj stikala, skladno z zahtevami IEC 62271-200. Poleg tega klasifikacija notranjega obloka enote (IAC) zagotavlja, da tudi če pride do napake znotraj RMU, ohišje zadrži oblok in usmerja vroče pline stran. V naši tovarni smo izvedli preskuse notranjega obloka do 20 kA za 1 sekundo in dosegli IAC A FLR 20 kA/1 s. Ta stopnja zaščite pomeni, da medtem ko se RMU žrtvuje v ekstremnih pogojih, prihrani stikalne naprave in transformatorje v smeri toka. Druga inovativna funkcija je integracija indikatorjev prehoda napak (FPI). Ti indikatorji, vgrajeni v našo glavno enoto Ring Main Unit, pomagajo terenskim ekipam locirati natančen odsek z napako brez zamudnega tipanja. Če povzamemo, pri upravljanju napak z RMU ne gre le za hitrost – gre za natančnost, varnost in minimalno prekinitev storitev, kar so vse glavne prednosti podjetja Lugao Power Co., Ltd.

3. Zakaj so plinsko izolirane obročne glavne enote varnejše za osebje in sredstva?

Varnost je glavna skrb pri vsaki električni inštalaciji. S plinom izolirane obročne glavne enote (GIS RMU) ponujajo inherentne varnostne prednosti v primerjavi z zračno izoliranimi ali z oljem napolnjenimi stikalnimi napravami. V Lugao Power Co., Ltd. naša tovarna proizvaja RMU, izolirane s plinom SF6, z ničelnimi stopnjami puščanja in visoko dielektrično trdnostjo. Plin SF6 je petkrat težji od zraka in ima odlične lastnosti za dušenje obloka, kar pomeni, da je razdaljo med deli pod napetostjo mogoče zmanjšati brez ogrožanja izolacije. Ta kompaktnost omogoča popolnoma zaprt rezervoar, kjer so vse komponente pod napetostjo zaprte v nerjavečem jeklu, s čimer se prepreči kakršen koli naključen stik osebja. Poleg tega je plinsko polnjenje suho in brez vlage, kar preprečuje notranje sledenje in korozijo. Zaradi varnosti premoženja zaprto okolje preprečuje prah, sol in onesnaženje – pogosti vzroki preplahov na obalnih ali puščavskih območjih.

Naša glavna enota Ring Main Unit obravnava tudi okoljsko varnost. Čeprav je SF6 toplogredni plin, ponujamo ekološko učinkovite alternative, kot so mešanice N2/SF6 ali rešitve čistega zraka. Ne glede na vrsto plina so varnostne prednosti za osebje enake: enota je odporna na dotik in oblok. Oglejmo si podrobnosti, zakaj zaradi plinsko izolirane zasnove naš RMU varnejši:

• Brez zunanjih delov pod napetostjo:Vsi visokonapetostni vodniki so znotraj ozemljenega kovinskega ohišja. Naša obročna glavna enota je skladna z zaščito IP67 za rezervoar, kar pomeni, da se lahko začasno potopi brez tveganja.
• Integrirano spremljanje tlaka:Monitor gostote zagotavlja alarm in funkcijo zaklepanja, če tlak plina pade, kar preprečuje delovanje pod nevarnimi ravnmi izolacije.
• Delovanje brez vzdrževanja:Za razliko od opreme z zračno izolacijo, ki zahteva redno čiščenje in prilagajanje, naš RMU s plinsko izolacijo ne potrebuje notranjega vzdrževanja 30 let, kar zmanjšuje tveganja izpostavljenosti tehnikov.
• Zadrževanje loka:Robusten rezervoar in kanali za razbremenitev tlaka zagotavljajo, da noben notranji oblok ne poči ohišja. Naša tovarna je preizkusila RMU, da prenese notranji oblok brez drobljenja sprednje plošče.

S stališča zaščite sredstev plinsko izolirani RMU preprečujejo medfazne napake, ki jih povzročijo živali, vlaga ali nenamerni padec orodja. Ker je enota zaprta, tudi če pride do notranje napake, oblok ostane omejen, kar omejuje poškodbe samega RMU, namesto da bi se razširil na sosednje kable ali stikalne plošče. Lugao Power Co., Ltd. vključuje sistem za hitro razbremenitev tlaka, ki vroče ionizirane pline usmerja v varen izpušni kanal, običajno na zadnji ali zgornji strani enote. Ta funkcija je kritična za postaje z omejenim odmikom. Poleg tega naša glavna enota Ring vključuje mehanske zapore, ki uveljavljajo strogo zaporedje delovanja: odprite obremenitveno stikalo -> zaprite ozemljitveno stikalo -> dostop do predela za kabel. To zaporedje zagotavlja, da se operaterji nikoli ne dotaknejo vodnika pod napetostjo. Za podzemna omrežja je RMU lahko opremljen s priključkom za testiranje kabla in integriranimi indikatorji prisotnosti napetosti (VPIS), ki svetijo, ko je kabel pod napetostjo. Te indikatorje napaja samo električno polje in ne potrebujejo zunanjega napajanja. Če povzamemo, plinsko izolirane obročne glavne enote iz naše tovarne združujejo pasivno varnost (zatesnjena zasnova) z aktivno varnostjo (zaklepi in indikatorji), zaradi česar so najvarnejša izbira za distribucijo srednje napetosti.

4. Kateri tehnični parametri opredeljujejo visoko zmogljivo obročno glavno enoto?

Izbira prave glavne enote Ring zahteva temeljito razumevanje ključnih tehničnih parametrov, ki urejajo zaščito, varnost in integracijo omrežja. Pri Lugao Power Co., Ltd. oblikujemo naše RMU-je tako, da presegajo mednarodne standarde, hkrati pa ponujajo prilagodljive konfiguracije. Spodaj je podrobna tabela našega vodilnega modela RMU LG-RMU-24kV, ki prikazuje specifikacije, ki zagotavljajo vrhunsko zaščito električnega omrežja. Naša tovarna za doseganje teh parametrov uporablja samo baker visoke kakovosti, posrebrene kontakte in ohišja, odporna proti koroziji. Ne glede na to, ali potrebujete obročno glavno enoto za sekundarno distribucijo, vetrne elektrarne ali industrijske obrate, te tehnične lastnosti zagotavljajo zanesljivo izolacijo napak in dolgo življenjsko dobo.

Ti parametri niso le številke; neposredno pomenijo zaščito in varnost. Na primer, ocena kratkotrajne vzdržljivosti 20 kA pomeni, da lahko naša glavna enota Ring Main Unit prenese hude okvarne tokove brez varjenja kontaktov ali deformiranja vodil. Klasifikacija IAC AFLR zagotavlja, da osebje, ki stoji pred RMU, ostane varno tudi med notranjim oblokom – kritična zahteva za mestne transformatorske postaje. Naša tovarna izvaja rutinske teste za vsak RMU pred dostavo, vključno s preskusi napetosti močnostne frekvence (50 kV za 1 minuto na enotah 24 kV), meritvami delne razelektritve (<10 pC) in testi uhajanja plina (manj kot 0,1 % na leto). Poleg tega modularna zasnova uporabnikom omogoča mešanje različnih funkcijskih modulov: C (odklopnik), F (kombinacija varovalke in stikala), V (vakuumski kontaktor) in D (neposredna kabelska povezava). Ta prilagodljivost pomeni, da lahko ena sama obročna glavna enota služi kot zaščitno vozlišče za transformatorje, motorje in razdelilne napajalnike hkrati. Lugao Power Co., Ltd. ponuja tudi izbirne dodatke, kot so oddaljeni mehanizmi za upravljanje motorja, pomožni kontakti za SCADA in kapacitivni napetostni delilniki za natančno merjenje. Z razumevanjem teh tehničnih parametrov lahko inženirji izberejo RMU, ki ne le izpolnjuje trenutne potrebe, ampak se tudi prilagaja prihodnjim širitvam omrežja.

5. Kako lahko glavne enote Ring zmanjšajo tveganje obločnega bliska in povečajo varnost pri delovanju?

Blisk obloka je ena najsmrtonosnejših nevarnosti pri distribuciji električne energije, saj povzroča hude opekline in poškodbe zaradi eksplozije. Glavne enote Ring so zasnovane tako, da minimizirajo tveganja obločnega bliska z več plastmi preprečevanja in zadrževanja. Najprej in najpomembneje, zaprta, s kovino zaprta zasnova našega RMU pomeni, da operaterji med običajnim preklapljanjem nikoli ne vplivajo neposredno na komponente pod napetostjo. Vse operacije se izvajajo prek ročaja na sprednji plošči, ki upravlja mehanizem skozi gred in ohranja varno razdaljo. Pri Lugao Power Co., Ltd. smo v naše napredne modele glavne enote obroča integrirali vzdrževalne sisteme za zmanjšanje bliska obloka (ARMS). Ti sistemi uporabljajo hitra kratkostična stikala za preusmeritev toka napake stran od žarišča obloka v manj kot 4 milisekundah, kar zmanjša incidentno energijo na zanemarljivo raven.

Varnost delovanja je dodatno povečana s klasifikacijo notranjega loka RMU. Ko pride do notranje napake, se sistem za razbremenitev tlaka odpre pri vnaprej določenem pragu in usmeri plazmo in vroče pline v plenum ali izven podpostaje. Naša tovarna je izvedla preskuse bliskanja obloka v skladu z IEEE 1584 in rezultati kažejo, da je z našim RMU vpadna energija na delovni razdalji (500 mm) pod 1,2 cal/cm², kar je kategorija 0. To je dramatično zmanjšanje v primerjavi s stikalnimi napravami odprtega tipa. Tukaj so ključne varnostne funkcije, ki jih naša glavna enota Ring uporablja za zmanjšanje tveganja obloka:

• Oddaljeno odlaganje in upravljanje:Naš RMU je mogoče opremiti z motornimi pogoni in daljinskim upravljalnikom, kar operaterjem omogoča odpiranje/zapiranje stikal z varne razdalje izven meje bliska obloka.
• Preverjanje vidnega preloma in tal:Pred kakršnim koli vzdrževanjem RMU zagotovi vidno vrzel in vključeno ozemljitveno stikalo, kar zagotavlja ničelno napetost in odpravlja možnost povratnega toka.
• Sistemi zaklepanja ključev:Naša glavna obročna enota uporablja zaporedje zaklepanja s ključem castel, ki prisili operaterja, da sledi varnemu postopku: izolacija, ozemljitev in nato dostop. To preprečuje človeške napake, ki povzročijo bliskanje obloka.
• Tehnologija gašenja obloka:Pri kombinacijah varovalka-stikalo sproži stikalo varovalke v nekaj milisekundah in ugasne oblok v varovalki, preden se poveča.

Poleg tega naša glavna enota Ring Main Unit vključuje vgrajen detektor napak obloka, ki lahko sproži hitri skrajševalec za katastrofalne napake. Za varnost pri vsakodnevnem delovanju sprednji mimični diagram enote jasno prikazuje, kateri napajalniki so pod napetostjo, mehanski indikatorji položaja pa so nedvoumni. Lugao ponuja tudi izbirne oznake za zmanjšanje bliskavice in LED statusne lučke za visoko vidljivost. Kar zadeva varnost vzdrževanja, ker RMU notranje ne potrebuje vzdrževanja, tehnikom nikoli ni treba odpreti rezervoarja za plin. Po ozemljitvi so dostopni samo predelki za kable, ti predelki pa so ločeni od stikalnih naprav s trdno izolacijo. Z izvajanjem teh načel oblikovanja naša glavna enota Ring Main Unit zmanjša nevarnost bliska obloka na absolutno najmanjšo možno mero in ščiti tako osebje kot draga sredstva. Za vsako organizacijo, ki se resno ukvarja z električno varnostjo, je prehod na distribucijo, ki temelji na RMU, ena najučinkovitejših nadgradenj, ki so danes na voljo.

6. Zaključek: Omrežja za prihodnost z rešitvami RMU podjetja Lugao Power

Električna omrežja se razvijajo v smeri večje zanesljivosti, integracije obnovljivih virov energije in digitalnega nadzora. Obročne glavne enote so se izkazale kot optimalna rešitev za distribucijo srednje napetosti, saj ponujajo neprimerljivo izolacijo napak, kompaktno zasnovo in varnost delovanja. Skozi ta članek smo pokazali, kako naša glavna enota Ring povečuje zaščito s hitrim upravljanjem napak, varnostjo s plinsko izolacijo, robustnimi tehničnimi parametri in zmanjšanjem obločnega bliska. V Lugau naša tovarna nadaljuje z inovacijami z naslednjo generacijo RMU-jev, ki vključujejo senzorje interneta stvari, nadzor delnih izpustov in okolju prijazno izolacijo. Z izbiro naše glavne enote Ring Main Unit ne kupujete le stikalne naprave – vlagate v odpornost omrežja, varnost osebja in dolgoročne prihranke pri stroških. Vabimo vas, da stopite v stik z našo inženirsko ekipo za prilagojeno konfiguracijo RMU, ki ustreza vašemu posebnemu profilu obremenitve in zahtevam glede zaščite.

Ste pripravljeni nadgraditi svojo omrežno zaščito z našo napredno glavno enoto Ring?Kontaktirajte Lugao Power Co., Ltd.danes za prilagojeno ponudbo in inženirsko podporo. Naši strokovnjaki vam bodo pomagali izbrati idealno konfiguracijo RMU, zagotovili brezplačne 3D risbe postavitve in načrtovali ogled tovarne (virtualni ali na kraju samem). Pišite na sales@lugao-power.com ali pokličite +86-21-6789-1234. Zaščitite svoja sredstva in osebje – izberite našo glavno enoto Ring.

7. Pogosto zastavljena vprašanja (FAQ) o glavnih enotah obroča in omrežni varnosti
