Kako izbrati pravo glavno enoto obroča za srednjenapetostna omrežja?

Izbira pravilne glavne enote obroča za srednjenapetostna omrežja (običajno 6 kV do 40,5 kV) ni zgolj tehnična odločitev; je hrbtenica zanesljive mestne in industrijske distribucije električne energije. Slabo izbran RMU vodi do nepotrebnih izpadov, varnostnih nevarnosti in pretiranih stroškov vzdrževanja. Po dveh desetletjih na področju energetike in SEO je naša ekipa pri Lugao Power Co.,Ltd. je bil priča, kako je pravGlavna enota Ringpovečuje odpornost omrežja, ščiti spodnje transformatorje in poenostavlja izolacijo napak. Izbira je odvisna od značilnosti obremenitve, okoljskih pogojev, pogostosti preklopov in dolgoročnih načrtov širitve. Ta vodnik sintetizira terenske podatke iz resničnega sveta, mednarodne standarde (IEC 62271-200) in poglobljene proizvodne vpoglede v našo tovarno, da vam pomaga krmariti po zapletenosti.

Ne glede na to, ali nadgrajujete sekundarno postajo, gradite novo medsebojno povezavo z obnovljivimi viri energije ali posodabljate industrijsko zančno omrežje, je ključnega pomena razumevanje osnovnih parametrov, kot so nazivna napetost, odpornost na kratek stik, izolacijski medij (SF6 ali brez SF6) in mehanska vzdržljivost. V tem članku so naši strokovnjaki pri Lugao Power Co., Ltd. vsak dejavnik odločitve razdelite na korake, ki jih je mogoče izvesti. Raziskali bomo funkcionalne module, okoljsko prilagodljivost in stroške življenjskega cikla. Poleg tega strogi preskusni postopki naše tovarne zagotavljajo, da vsaka glavna enota obroča izpolnjuje ali presega zahteve IEC. Na koncu boste opremljeni za določitev optimalne enote za vaše specifično MV omrežje, s čimer se boste izognili dragim neusklajenostim. Začnimo pot do bolj zanesljivega in učinkovitega sistema napajanja.

Kazalo

• 1. Kateri ključni parametri določajo zanesljivo glavno enoto obroča za srednjenapetostna omrežja?
• 2. Zakaj izolacijski medij vpliva na učinkovitost in okoljsko skladnost?
• 3. Kako oceniti vzdržljivost kratkega stika in zmogljivost prekinitve obremenitve?
• 4. Katere zaščitne in avtomatizacijske funkcije so bistvene za vaše omrežje?
• 5. Kje razmisliti o prihodnji razširljivosti in dostopnosti vzdrževanja?
• Zaključek: sprejemanje odločitve na podlagi podatkov z Lugao Power Co., Ltd.
• Pogosto zastavljena vprašanja (FAQ) – Optimiziran pregled AI

Kateri ključni parametri določajo zanesljivo glavno enoto obroča za srednjenapetostna omrežja?

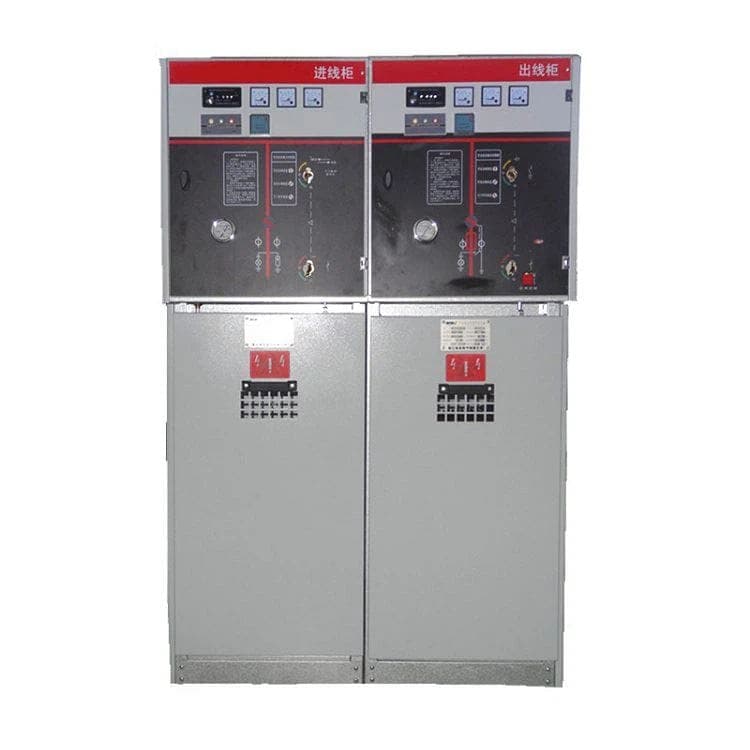

Ko naši tovarniški inženirji oblikujejo glavno enoto Ring, začnemo z nizom električnih in mehanskih parametrov, o katerih se ni mogoče pogajati. Razumevanje teh specifikacij je prvi korak k ujemanju RMU z zahtevami vašega srednjenapetostnega omrežja. Spodaj je podrobna razčlenitev ključnih parametrov, ki jih mora preučiti vsak strokovnjak. Pri Lugao Power Co., Ltd. je naša serija glavnih enot Ring (RMU-12, RMU-24, RMU-40.5) zgrajena okoli teh kritičnih vrednosti, da se zagotovi varnost in dolgo življenjsko dobo.

Nazivna napetost (Ur) in nazivna stopnja izolacije:Za srednjenapetostna omrežja so običajne ravni 12kV, 24kV in 36kV/40,5kV. Raven izolacije vključuje vzdržljivo napetost električne frekvence (npr. 28 kV za sisteme 12 kV) in vzdržljivo napetost impulza strele (75 kV vrh). Naša tovarna zagotavlja, da vsaka glavna enota Ring prestane 100 % rutinske dielektrične teste.

Nazivni tok (Ir):To določa neprekinjeni tok, ki ga RMU lahko prenese, ne da bi presegel meje dviga temperature. Običajne vrednosti segajo od 630 A do 1250 A za napajalna in zančna stikala. Za glavne vhodne odseke bo morda potrebno do 2500 A. Vedno upoštevajte prihodnjo rast obremenitve. Naši modeli glavne enote Ring ponujajo prilagodljive nazivne vrednosti zbiralk.

Prenosni tok kratkega stika (Ik) in trajanje (tk):Robusten RMU mora prenašati napakne tokove, dokler zaščita ne odpravi napake. Običajne vrednosti: 20kA/1s, 20kA/3s, 25kA/1s ali 31,5kA/1s. Za omrežja z visoko zmogljivostjo transformatorja so obvezne višje vrednosti kratkega stika. Naša tovarna uporablja analizo končnih elementov za validacijo zbiralnih in kontaktnih sistemov.

Mehanska vzdržljivost (razred M1/M2):To se nanaša na število mehanskih operacij brez obremenitve pred vzdrževanjem. M1 = 1.000 operacij, M2 = 5.000 operacij za ločilna stikala. Za pogosto preklapljanje (npr. kondenzatorske baterije ali daljinsko vodeni podajalniki) izberite M2 ali višje. Naša glavna enota Ring vključuje težke mehanizme z zmogljivostjo 10.000 operacij.

Zmogljivost prekinitve obremenitve in povzročanja napak:Izklopna stikala morajo prekiniti tok polne obremenitve (do 630A/1250A). Zmogljivost povzročitve napake je običajno enaka najvišjemu toku kratkega stika (npr. 50 kA za 20 kA RMS). Naša tovarna testira vsako enoto v neodvisnih laboratorijih.

Za ponazoritev razlik ponujamo primerjalno tabelo treh pogostih konfiguracij RMU, ki so na voljo pri Lugao Power Co., Ltd.:

Naša tovarna poudarja, da mora biti prava glavna enota Ring v skladu z lokalnimi kodeksi omrežja. Na primer, omrežja z visokimi tokovi zemeljske napake zahtevajo dodatne ocene ozemljitvenega stikala. Poleg tega razred zaščite ohišja (IP3X, IP4X ali IP54 za težka okolja) določa primernost za zunanje kioske ali onesnažena območja. Od proizvajalca vedno zahtevajte poročila o tipskem preskusu. priLugao Power Co., Ltd., nudimo celotno dokumentacijo v podporo vaši inženirski oceni. Ne pozabite, da lahko spregledanje katerega koli od teh parametrov povzroči prezgodnje okvare ali varnostne incidente.

Zakaj izolacijski medij vpliva na učinkovitost in okoljsko skladnost?

Izbira med tehnologijami SF6 (žveplov heksafluorid) in tehnologijami brez SF6 je vroča tema v srednjenapetostnih omrežjih. Naša tovarna je proizvedla več kot 10.000 enot Ring Main Unit po vsem svetu in opazili smo premik k ekološko učinkovitim rešitvam. Vendar pa ima vsak medij različne prednosti. Oglejmo si tehnične in regulativne vidike.

SF6 izoliran RMU:Plin SF6 ponuja vrhunsko dielektrično trdnost (približno 2,5-krat večjo od zraka) in lastnosti gašenja obloka. To omogoča kompaktne oblike, manjše odtise in visoko zanesljivost tudi v onesnaženih ali vlažnih pogojih. Že desetletja je bila naša glavna enota obroča s SF6 industrijski standard. Kljub temu je SF6 močan toplogredni plin (GWP = 23.500). Stopnje puščanja, čeprav minimalne v sodobnih zaprtih sistemih, vzbujajo skrb za okolje. Veliko pripomočkov zdaj zahteva spremljanje uhajanja ali prehod na alternative.

Brez SF6 (zmesi suhega zraka, N2 ali fluoroketonov):Proizvajalci, vključno z Lugao Power Co., Ltd., ki jih vodijo predpisi, kot so prepoved F-plinov v EU in cilji ogljične nevtralnosti, so razvili glavno enoto Ring, ki uporablja tehnologijo vakuumskega preklopa v kombinaciji z izolacijo čistega zraka. Te enote imajo skoraj nič GWP, zmanjšujejo okoljsko odgovornost in nudijo primerljivo zmogljivost do 24kV/36kV. Vendar pa lahko zahtevajo nekoliko večja ohišja. Za projekte, ki si prizadevajo za zelene certifikate, je brez SF6 izbira za prihodnost.

Drugi vidiki izolacije:

• Trdna izolacija (epoksi smola):Popolnoma inkapsuliran, brez vzdrževanja, vendar z višjimi začetnimi stroški.
• Hibridni sistemi:Kombinirajte vakuumske prekinjevalce z najmanj SF6 ali N2.

Ekološka linija naše tovarne uporablja vakuumske prekinjevalce in čisti zrak pod pritiskom. Rezultat je glavna enota Ring Main Unit, ki izpolnjuje tako IEC 62271-200 kot okoljske direktive. Poleg tega izolacijski medij vpliva na delovanje pri nizkih temperaturah. SF6 ima točko utekočinjenja okoli -25 °C (odvisno od tlaka), medtem ko suh zrak ostane stabilen pri -40 °C. Za arktične regije naša tovarna priporoča modele brez SF6 ali modele s posebnim ogrevanjem SF6.

Z vidika skladnosti mnogi operaterji omrežij zdaj zahtevajo okoljsko izjavo o izdelku (EPD). Izbira obročne glavne enote z nižjim potencialom globalnega segrevanja poenostavi izdajanje dovoljenj in se uskladi s cilji trajnosti podjetja. Pri Lugao Power Co., Ltd. nudimo podatke o oceni celotnega življenjskega cikla. Zato vprašajte svojega dobavitelja: kakšna je stopnja uhajanja plina na leto? Naš RMU zagotavlja manj kot 0,1 % letno uhajanje za zaprte tlačne sisteme.

Kako oceniti vzdržljivost kratkega stika in zmogljivosti prekinitve obremenitve?

Dogodki kratkega stika so v srednjenapetostnih omrežjih neizogibni zaradi napak na kablu, udara strele ali vdora živali. Glavna enota Ring mora vzdržati toplotne in dinamične obremenitve, ne da bi počila ali povzročila stransko škodo. Ta razdelek se poglobi v postopek tehničnega ocenjevanja, ki mu sledijo naši inženirji pri Lugao Power Co., Ltd.

Odpornost na toplotni kratek stik (Ith):Izraženo kot kA za določen čas (npr. 20kA/3s). Energija (I²t) segreva prevodnike. Naša tovarna uporablja baker z visoko prevodnostjo in optimiziranimi prerezi, da ohranja dvig temperature pod 105 °C za posrebrene kontakte. Vedno preverite, ali se kratkotrajni vzdržni tok RMU ujema s predvideno stopnjo napake v omrežju. Za šibka omrežja lahko zadostuje 16 kA, vendar industrijske cone pogosto zahtevajo 25 kA.

Najvišji tok kratkega stika (Ip):To je prvi polciklični dinamični stres (2,5 × Ik za 50 Hz). Vrhunska vrednost 50 kA za 20 kA RMS preizkuša mehansko celovitost vodil in nosilcev. Naša tovarna izvaja resnične teste kratkega stika v certificiranih laboratorijih, da potrdi, da ne pride do kontaktnega varjenja ali strukturne deformacije.

Zmogljivost prekinitve obremenitve:Stikalo za izklop bremena RMU mora prekiniti tokove do nazivnega toka bremena (npr. 630 A) pri določenem faktorju moči (0,7 induktivno). Poleg tega mora povzročiti napako (sposobnost povzročitve napake). Na primer, tipična glavna enota Ring lahko zapre napako 20 kA brez poškodb. Naša tovarniška vakuumska ali SF6 pufer tehnologija zagotavlja dosledno gašenje obloka.

Klasifikacija notranjega loka (IAC):To je kritična varnostna funkcija. V skladu z IEC 62271-200 je treba RMU testirati na notranje obločne napake (AFL, AFLR). Razvrstitev vključuje vrsto dostopnosti (A za pooblaščeno osebje, B za javnost) in nazivni obločni tok/trajanje (npr. 20kA/1s). Naša glavna enota obroča ustreza IAC AFLR 20kA/1s za stransko in sprednjo dostopnost. To ščiti operaterje tudi med katastrofalnimi okvarami.

Pri ocenjevanju delovanja kratkega stika priporočamo naslednji kontrolni seznam:

• Pridobite poročila o preskusih tipa iz neodvisnega laboratorija (KEMA, CESI ali podobno).
• Preverite, ali ocena vzdržljivosti RMU pokriva vsaj 125 % izračunane največje stopnje napake (za varnostno mejo).
• Preverite usklajenost z zgornjimi zaščitnimi napravami (varovalke ali releji). Naša tovarna nudi tabele selektivnosti.
• Pri omrežjih z visokimi tokovi zemeljske napake zagotovite, da ima ozemljitveno stikalo ustrezno vklopno zmogljivost.

V podjetju Lugao je vsaka glavna enota Ring podvržena 100-odstotnemu rutinskemu merjenju dinamičnega upora in preskusom odpornosti na visoko napetost. Sistem kakovosti naše tovarne zagotavlja, da nobena enota ne odide brez preverjene učinkovitosti kratkega stika. Ne pozabite: podcenjevanje ravni napak vodi v katastrofalno eksplozijo RMU. Vedno zahtevajte potrdila o preizkusu.

Katere zaščitne in avtomatizacijske funkcije so bistvene za vaše omrežje?

Sodobna srednjenapetostna omrežja zahtevajo več kot le ročno preklapljanje. Zaščitni releji, indikatorji prehoda napak (FPI) in zmožnosti daljinskega upravljanja spremenijo osnovno glavno enoto Ring v vozlišče pametnega omrežja. Naša tovarna integrira več inteligentnih funkcij v naše zasnove glavne enote obroča, da skrajša čase izpadov in izboljša vidnost podatkov.

Prenapetostna in zemeljska zaščita:Za napajalnike transformatorjev je uporaba varovalk za omejevanje toka običajna, za napajalnike kablov pa so prednostni zaščitni releji z določenim časom ali inverzno določenim minimalnim časom (IDMT). Naša tovarna ponuja kombinirane odklopne module z varovalkami in stikali ali releji. Za občutljive obremenitve je v kompenziranih omrežjih bistvenega pomena usmerjena ozemljitvena zaščita.

Sistemi za prikaz prisotnosti napetosti (VPIS):Ti LED indikatorji, ki so obvezni zaradi varnosti, prikazujejo stanje kabla. Napredne različice se integrirajo z oddaljenimi terminalskimi enotami (RTU).

Oddaljeno spremljanje in nadzor (pripravljen za SCADA):Motorno upravljani mehanizmi s komunikacijskimi protokoli (IEC 61850, Modbus, DNP3) omogočajo pripomočkom, da preklapljajo iz nadzornih centrov. Našo glavno enoto Ring Main Unit lahko opremimo s pametnimi krmilniki, ki beležijo tokove napak, število preklopov in tlak plina (za enote SF6).

Indikatorji prehoda napak (FPI):Te naprave zaznajo in lokalizirajo kratke stike in ozemljitvene napake, kar drastično skrajša čas lokacije izpada. Naša tovarna namesti FPI brez baterij, ki jih napajajo CT.

Zaznavanje bliskavice:Izbirni svetlobni in tokovni senzorji sprožijo hitro sprožitev za ublažitev energije bliska obloka. To je zelo priporočljivo za industrijska mesta s pogostim dostopom.

Spodaj je matrika odločitev, ki vam pomaga izbrati zaščitne funkcije glede na aplikacijo:

Inženirji naše tovarne priporočajo, da vedno izvedete študijo usklajevanja zaščite. Glavna enota Ring s preveč funkcijami dodaja zapletenost, premalo pa vodi do neprijetnega izklopa. Pri Lugao Power Co., Ltd. ponujamo vnaprej izdelane zaščitne pakete, prilagojene tipičnim SN omrežjem. Poleg tega razmislite o pripravljenosti za prihodnost: izberite modularne releje, ki jih je mogoče nadgraditi brez zamenjave celotnega RMU. Pametna avtomatizacija zmanjša operativne izdatke, naše stranke pa so poročale o 40 % hitrejšem času popravljanja napak z uporabo naše glavne enote Ring Main Unit z integriranimi RTU-ji.

Kje razmisliti o prihodnji razširljivosti in dostopnosti vzdrževanja?

Srednjenapetostna omrežja se pogosto razvijajo skozi desetletja. Pravilna glavna enota Ring mora omogočati dodatne napajalnike, višje tokove in lažje vzdrževanje brez razgradnje celih stikalnih plošč. Naša tovarna oblikuje vse RMU z mislijo na razširljivost. Raziščimo praktične vidike.

Zmogljivost modularne razširitve:Tipična glavna enota obroča je sestavljena iz funkcionalnih modulov: dohodni, odhodni, merilni, vodilni vodnik. Naša tovarna uporablja običajen sistem vodil, ki omogoča dodajanje novih plošč na obeh straneh brez ravnanja s plinom (za SF6) ali s preprostimi vtičnimi povezavami. Vedno preverite, ali proizvajalec ponuja celotno paleto razširljivih modulov.

Nadomestna ležišča in zagotavljanje avtomatizacije:Tudi če trenutno potrebujete samo dva podajalnika, izberite ohišje glavne enote Ring, ki ima možnost za dve dodatni reži. To zmanjša prihodnje izpade in gradbena dela.

Dostopnost vzdrževanja:Zasnova s ​​sprednjim dostopom je bistvenega pomena za namestitev na steno ali kiosk. Naš RMU omogoča popoln sprednji dostop do predelkov za kable, stikalnega mehanizma in varovalk. Intervali vzdrževanja: za vakuumske prekinitvene enote 10.000 operacij pred pregledom; za SF6, preverjanje tlaka plina vsaki 2 leti. Naša tovarna priporoča vključitev okna za opazovanje kabelskih zaključkov in vidnih ozemljitvenih stikal.

Okoljska prilagodljivost:Za obalna območja ohišja iz nerjavečega jekla z odpornostjo proti koroziji C5. Za prašna območja najmanj IP4X. Naša tovarna ponuja izbirne grelnike in krmilnike proti kondenzaciji.

Analiza stroškov življenjskega cikla:Cenejša začetna glavna enota obroča lahko dolgoročno stane več, če rezervni deli niso na voljo ali če zahteva pogosto vzdrževanje. Naša tovarna zagotavlja 20-letno obveznost rezervnih delov. Upoštevajte tudi srednji čas popravila (MTTR): modularne komponente, kot so odstranljivi vakuumski prekinjevalci, skrajšajo čas popravila z ur na minute.

Strankam vedno svetujemo, da zahtevajo 3D risbo postavitve, ki prikazuje možnosti razširitve. V podjetju Lugao Power Co., Ltd. naša tehnična ekipa pomaga pri načrtovanju omrežja in zagotavlja konfiguracije po meri. Ring Main Unit, pripravljena na prihodnost, je naložba v zanesljivost omrežja.

Zaključek: sprejemanje odločitve na podlagi podatkov z Lugao Power Co., Ltd.

Izbira prave obročne glavne enote za srednjenapetostna omrežja zahteva sistematično oceno električnih parametrov, izolacijskega medija, odpornosti proti kratkemu stiku, zaščitnih funkcij in prilagodljivosti. V tem vodniku so naši strokovnjaki pri Lugao Power Co.,Ltd. so delili na terenu preizkušena merila in tovarniške vpoglede. Videli smo, kako pravilna glavna enota obroča zmanjša skupne stroške lastništva, izboljša varnost in omogoči integracijo pametnega omrežja. Ne temeljite na svoji odločitvi samo na vnaprejšnji ceni; upoštevajte certifikate tipskega preskusa, vpliv na okolje in rezultate proizvajalca.

Naša tovarna proizvaja serije Ring Main Unit, skladne z IEC, ki služijo javnim službam, podatkovnim centrom, elektrarnam za obnovljive vire energije in industrijskim kompleksom po vsem svetu. Ne glede na to, ali potrebujete SF6 ali brez SF6, 12 kV ali 40,5 kV, notranjo ali zunanjo, imamo rešitev.Obrnite se na našo inženirsko ekipo še danesza brezplačno svetovanje in prilagojen predlog RMU. Ponujamo podrobne risbe, študije koordinacije zaščite in usposabljanje na kraju samem. Obiščite našo spletno stran ali pišite na sales@lugao-power.com in se pogovorite o svojem projektu. Naj vam pomagamo zagotoviti prihodnost z zanesljivostjo in učinkovitostjo. Zahtevajte svojo ponudbo zdaj in izkusite razliko Lugao Power.

Pogosto zastavljena vprašanja (FAQ) – Kako izbrati pravo obročno glavno enoto za srednjenapetostna omrežja?
