Katere dejavnike bi morali inženirji upoštevati pri izbiri glavne enote Ring?

Izbira prave glavne enote Ring je ključna odločitev, ki vpliva na zanesljivost, varnost in učinkovitost delovanja srednjenapetostnih distribucijskih omrežij. Za inženirje izbira presega osnovne specifikacije - vključuje ocenjevanje zmožnosti vzdržljivosti kratkega stika, izolacijske tehnologije, okoljskih pogojev in dolgoročnih vzdrževalnih strategij. Slabo izbranaGlavna enota Ringlahko privede do nenačrtovanih izpadov, povečanih tveganj obločnega bliska in višjih skupnih stroškov lastništva. Zato postane razumevanje medsebojnega delovanja med stikali za izklop tovora, mehanizmi za prekinitev napake in ocenami ohišij bistveno za vsako robustno zasnovo elektroenergetskega sistema.

V podjetju Lugao Power Co., Ltd. smo desetletja izpopolnjevali naš pristop k inženirstvu RMU. V tem članku razčlenjujemo tehnične dejavnike, ki bi morali voditi vaš izbirni postopek. Od dielektričnih lastnosti do prihodnje razširljivosti nudimo kontrolni seznam, ki je usklajen s standardoma IEC in IEEE. Ne glede na to, ali načrtujete sekundarno distribucijsko omrežje za vetrno elektrarno, podatkovni center ali industrijski obrat, vam bodo ti vpogledi v pomoč pri samozavestni odločitvi, ki temelji na podatkih. Naša tovarna proizvede več kot 10.000 enot letno in naučili smo se, da se uspešni projekti vedno začnejo s postavljanjem pravih vprašanj o glavni enoti Ring.

Kazalo

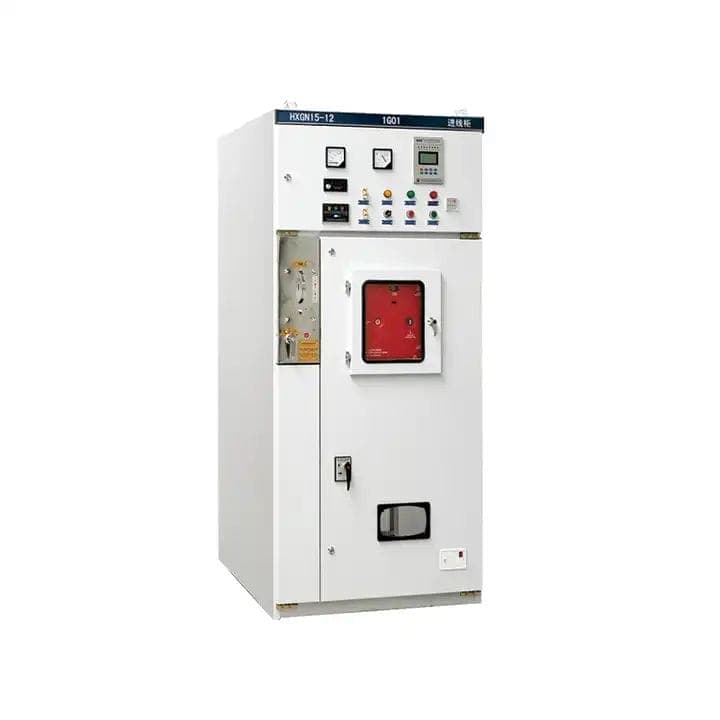

1. Kateri so ključni električni parametri, ki določajo delovanje glavne enote obroča?

Ko inženirji določijo glavno enoto obroča, primarni električni parametri tvorijo hrbtenico vsakega konstrukcijskega izračuna. Ti parametri določajo, ali lahko RMU prenese običajne obremenitvene tokove, prehodne prenapetosti in pogoje kratkega stika brez ogrožanja omrežja. V podjetju Lugao Power Co., Ltd. naša tovarna vztraja pri preverjanju vsakega parametra s tipskimi preskusi in priporočamo, da inženirji zahtevajo poročila o preskusih tretjih oseb. Spodaj so kritični električni parametri, ki jih morate analizirati.

• Nazivna napetost (Ur):Običajno 12 kV, 24 kV ali 36 kV za sekundarno distribucijo. RMU mora vzdržati neprekinjeno delovno napetost in začasne prenapetosti (npr. 1,2x Ur za 8 ur). Naši tovarniški modeli Ring Main Unit pokrivajo 12 kV do 40,5 kV, z 1,5-kratno vzdržljivo napetostjo impulza strele 95 kV za različice 24 kV.
• Nazivni tok (Ir):Običajne vrednosti so 630 A ali 1250 A za aplikacije napajalnika in zanke. Toda razmislite: ali se pričakuje, da bo RMU obvladoval prihodnjo rast obremenitve? Inženirjem pogosto svetujemo, naj izberejo glavno zbiralko 1250 A, tudi če je začetna obremenitev 400 A, ker naši tovarniški podatki kažejo, da se 70 % transformatorskih postaj razširi v petih letih.
• Kratkotrajni vzdržni tok (Ik):Običajno 20kA/1s, 25kA/3s ali 31,5kA/1s. To je sposobnost prenašanja toka kratkega stika brez mehanskih ali toplotnih poškodb. Za industrijska omrežja z visoko stopnjo napak priporočamo najmanj 25 kA/3 s. Naše podjetje Lugao Power Co., Ltd. Glavna enota Ring doseže 31,5 kA/3 s na vseh povezavah zbiralk.
• Maksimalni vzdržni tok (Ip):2,5-krat Ik (npr. 50 kA za 20 kA RMU). Ta elektrodinamična odpornost zagotavlja, da se prevodniki ne odbijajo ali deformirajo med prvim vrhom napake.
• Nazivna zmogljivost kratkega stika:Za stikala za izklop tovora je to zmožnost zapiranja na napako. Enote naše tovarne so ocenjene za 63kA maksimalni tok, kar zagotavlja robustno zapiranje v najslabših možnih scenarijih.
• Klasifikacija notranjega loka (IAC):IEC 62271-200 določa ocene IAC, kot je AFL/AFLR 12kV 20kA/1s. Inženirjem vedno svetujemo, da določijo IAC z dostopnostjo (npr. AFL za omejen dostop). Lugao Power Co., Ltd. zagotavlja IAC A FL 31,5 kA/1s na vseh ohišjih glavne enote obroča.

Poleg tega upoštevajte vzdržljivo napetost električne frekvence (suho in mokro) in ravni delne izpraznitve. Za 24kV RMU mora biti 1-minutna vzdržljivost električne frekvence 50kV. Začetna napetost delne razelektritve mora biti nad 1,1 Ur. Naša tovarna uporablja avtomatizirano testiranje PD za vsako glavno enoto Ring pred pošiljanjem. Naslednja tabela povzema naše standardne parametre za serijo LGU-RMU, ki jih lahko inženirji uporabijo kot merilo.

Končno morajo inženirji preveriti nazivno prekinitveno zmogljivost kratkega stika za vse integrirane odklopnike. Po naših izkušnjah je pogost spregled ignoriranje značilnosti prehodne obnovitvene napetosti (TRV). Naša tovarna zagotavlja, da vsaka glavna enota Ring z vakuumskim odklopnikom ustreza TRV razredu C2 ali E2. Ne pozabite: električni parametri niso neodvisni; na primer, višji Ir pogosto zmanjša vzdržljivost kratkega stika zaradi toplotnih omejitev. Vedno navzkrižno preverite z uporabo krivulj zmanjšanja moči, ki jih zagotovi proizvajalec.Lugao Power Co., Ltd.na zahtevo nudi brezplačna poročila o simulacijah.

2. Kako izolacijski medij (SF6 v primerjavi s suhim zrakom v primerjavi s trdnim) vpliva na zanesljivost in okoljsko skladnost?

Izolacijski medij znotraj glavne enote Ring je več kot le dielektrik – narekuje vzdrževalne intervale, tveganja puščanja in celo regulativno sprejemljivost. Večina inženirjev pozna SF6 (žveplov heksafluorid) zaradi njegovih odličnih lastnosti za dušenje obloka, vendar vse večji okoljski predpisi (predpisi o F-plinih, EU 517/2014) zahtevajo alternative. Naša tovarna je razvila SF6 izolirane in okolju prijazne linije suhega zraka + trdno izolirane obročne glavne enote. Tukaj je opisano, kako vsak medij vpliva na vašo izbiro.

• RMU, izoliran s SF6:Ponuja kompaktno velikost (do 70 % manjša od zračno izolirane), visoko dielektrično trdnost (3-krat večja od zraka) in doživljenjsko zaprto konstrukcijo. Vendar ima SF6 potencial globalnega segrevanja (GWP) 23.500. Uhajanje pod 0,1 % na leto je sprejemljivo, vendar je potrebno redno spremljanje gostote plina. Naše podjetje Lugao Power Co., Ltd. Glavna enota SF6 Ring uporablja lasersko varjene rezervoarje iz nerjavečega jekla, ki dosegajo manj kot 0,01 % letnega uhajanja.
• Suh zrak / RMU, izoliran z N2:Uporablja prečiščen zrak ali dušik pri 1,2–1,5 bara. GWP=0, ni obveznosti poročanja, vendar zahteva večje dimenzije ohišja (20-30% večje) in nižjo dielektrično trdnost. Naš tovarniški RMU za suhi zrak izpolnjuje nazivne vrednosti 24 kV z absolutnim tlakom 1,4 bara, standardno pa vključujemo aktivno spremljanje tlaka.
• Trdno izoliran RMU:Enkapsulacija z epoksi smolo popolnoma odpravi uhajanje plina. Izjemno robusten za okolja, nagnjena k vibracijam, kot so morske ploščadi. Slaba stran: večja teža in omejena popravljivost. Za mestne transformatorske postaje naša trdno izolirana obročna glavna enota ponuja 100-odstotno zeleno poverilnico in delovanje brez delne razelektritve.

Z vidika zanesljivosti upoštevajte delovno okolje. V obalnih območjih z visoko vlažnostjo sta SF6 in trdna izolacija boljša, ker lahko sistemi s suhim zrakom zahtevajo dodatne sušilne kartuše. V hladnih podnebjih (pod -25 °C) se lahko SF6 utekočini, razen če se uporabljajo grelniki ali mešanice plinov (SF6/N2). Naša tovarna to rešuje s posebno plinsko mešanico v naši glavni enoti Arctic-grade Ring Main Unit. Ocenite tudi sposobnost proizvajalca, da izvede ponovno polnjenje na kraju samem. Lugao Power Co., Ltd. zagotavlja globalne servisne ekipe, usposobljene za SF6 in okolju prijazne medije.

O okoljski skladnosti se zdaj ni mogoče pogajati. Številni javni razpisi zahtevajo oceno življenjskega cikla (LCA). Naša tovarna je izvedla LCA za naš portfelj RMU, ki je pokazala, da glavna enota obroča za suh zrak zmanjša ogljični odtis za 98 % v 30 letih v primerjavi z SF6. Za inženirje, ki delajo na certifikatih zelene gradnje (LEED, BREEAM), lahko izbira RMU z nizkim GWP prispeva k dobropisom. Vendar SF6 še vedno nudi neprimerljivo kompaktnost za podzemne transformatorske postaje. Odločitvena matrika mora vključevati: prostorske omejitve, zmožnost spremljanja uhajanja in lokalne okoljske predpise. Pri Lugao Power Co., Ltd. ponujamo hibridno rešitev: glavni rezervoar SF6 s predelki za kable s suhim zrakom, ki uravnotežita zmogljivost in trajnost.

3. Zakaj bi morali inženirji pred izbiro oceniti nastanek napak in prekinitveno zmogljivost?

Zmogljivost povzročanja napak in prekinitev sta varnostni mreži katere koli glavne enote obroča. Medtem ko lahko stikalo za izklop bremena prekine bremenske tokove do nazivnega toka, situacija napake zahteva, da se RMU lahko zapre na kratek stik (izklopna zmogljivost) in nato prekine tok napake (izklopna zmogljivost) – pogosto v koordinaciji z zaščito pred tokom. Naša tovarna je bila priča okvaram, pri katerih so inženirji domnevali, da lahko odklopno stikalo RMU obvlada podobno napako kot odklopnik. To je nevarno napačno prepričanje.

• Zmogljivost povzročanja napak (najvišja vrednost):Za izklopno stikalo glavne enote obroča je vklopna zmogljivost običajno 2,5- do 3-kratnik nazivnega kratkotrajnega toka. Za 25kA/3s RMU mora biti vklopna zmogljivost najmanj 62,5kA največ. Naša tovarna testira vsako serijo s sintetičnim preskusnim vezjem, da preveri učinkovitost delovanja v najslabšem primeru asimetrije.
• Prekinitvena zmogljivost (RMS):Standardna izklopna stikala niso zasnovana za prekinitev tokov kratkega stika; zanašajo se na varovalke ali predhodne odklopnike. Če vaša zasnova uporablja RMU samo kot stikalno napravo, zagotovite, da je zgornji odklopnik usklajen s karakteristikami varovalke. Vendar ima lahko obročna glavna enota, opremljena z vakuumskim odklopnikom, izklopno moč do 31,5 kA simetrično. Lugao Power Co., Ltd. ponuja RMU z integriranim VCB, prekinitveno močjo 25 kA pri 24 kV.
• Prekinitveni tok:V konfiguracijah zanke, ko je ena stran odprta in pride do napake, mora RMU prekiniti prenosni tok (običajno do 1,2x Ir). Naše tovarniško tripozicijsko stikalo SF6 (zaprto, odprto, ozemljeno) je testirano za 1000 operacij pri prenosnem toku 850 A.

Drugi kritični dejavnik je zmogljivost ozemljitvenega stikala. Ozemljitvena stikala morajo biti zmožna zapreti na napako pod napetostjo – zahteva, ki se pogosto prezre. V skladu z IEC 62271-102 mora imeti ozemljitveno stikalo nazivno zmogljivost kratkega stika, ki je enaka temenskemu vzdržnemu toku. Glavna enota obroča naše tovarne vključuje zaklenjeno ozemljitveno stikalo, preizkušeno pri 62,5 kA vrha. Inženirjem vedno svetujemo, naj zahtevajo potrdila o preskusih tako za izdelavo kot za lomljenje, ne le za toplotno odpornost.

Poleg tega pred vzdrževanjem upoštevajte število operacij za odpravo napak. Za vakuumske prekinjevalce je lahko električna vzdržljivost 100 operacij polne napake pri nazivnem toku. Naša tovarna uporablja kontakte iz bakra in kroma za doseganje 30 popolnih prekinitev napak pri 31,5 kA. V nasprotju s tem imajo vrtljiva stikala SF6 nižjo zmožnost prekinitve napake – zanašajo se na dvig tlaka zaradi obloka. Po naših izkušnjah določanje obročne glavne enote s kombinacijo stikala z varovalkami za zaščito podajalnika in VCB za dovod zagotavlja najboljše ravnotežje. Lugao Power Co., Ltd. nudi koordinacijsko študijo kot del naše inženirske podpore, s čimer zagotavlja, da so vaše zmogljivosti napak usklajene z nastavitvami relejev in zagonom transformatorja.

4. Kateri mehanski in okoljski preskusi vzdržljivosti potrdijo glavno enoto Ring za težke pogoje?

Celo najboljši električni parametri ne pomenijo nič, če glavna enota obroča odpove zaradi korozije, vibracij ali ekstremnih temperatur. Inženirji morajo pogledati dlje od podatkovnih listov in zahtevati dokaz o mehanski in okoljski vzdržljivosti. Naša tovarna upravlja laboratorij, akreditiran po ISO 17025, kjer vsako zasnovo RMU podvržemo naslednjim validacijskim testom. Praviloma velja, da če proizvajalec ne more zagotoviti teh poročil, ne navedite njegovega izdelka.

• Mehanska vzdržljivost (razred M1/M2 po IEC 62271-1):M1 = 1000 operacij, M2 = 5000 operacij za zaščitna stikala. Za glavne obročne enote v pogosto preklapljajočih se omrežjih (npr. kondenzatorske baterije ali vetrne turbine) priporočamo razred M2. Naše podjetje Lugao Power Co., Ltd. Glavna enota Ring doseže 10.000 operacij na tripozicijskem stikalu brez vzdrževanja.
• Stopnja zaščite IP:Za zunanji RMU (tip kioska) je IP54 ali IP65 obvezen. Za notranje prostore najmanj IP3X. Naša tovarna ponuja IP67 za območja, ki so nagnjena k potopitvi – testirano v 1 m vode 30 minut.
• Odpornost proti koroziji (C5-M visoka korozivnost):V skladu z ISO 12944 ohišja, ki se uporabljajo v industrijskih ali morskih območjih, zahtevajo premaz C5-M. Naša tovarna uporablja nanokeramično predobdelavo + poliestrski praškasti premaz, ki opravi 1000-urni test slanega pršenja po ASTM B117.
• Preskus dviga temperature:Pri 1,1-kratnem nazivnem toku dvig temperature na kontaktih ne sme preseči 65 K za posrebrene kontakte. Naša tovarna izvaja preskuse dviga temperature, nadzorovane z optičnimi vlakni, s čimer zagotavlja, da naša glavna enota obroča deluje 15 % hladneje od omejitev IEC.
• Preskus kratkega stika in notranjega obloka:Poleg standardnega loka 1s testiramo učinkovitost razbremenitve tlaka. Naš tovarniški RMU ima zadnji obločni kanal, ki usmerja pline stran od upravljavca, kar je bilo preverjeno s preskusom v polni skali pri 31,5 kA/1 s.

Seizmična kvalifikacija je pogosto spregledana. Na potresno ogroženih območjih mora glavna enota obroča prenesti stopnje pospeška (0,5 g do 1,0 g), ne da bi pri tem izgubila funkcionalnost. Naša tovarna je kvalificirala naš RMU za 0,8 g vodoravno in 0,4 g navpično po IEEE 693. Upoštevajte tudi znižanje nadmorske višine: nad 1000 m se dielektrična trdnost zmanjša za približno 1 % na 100 m. Za namestitve na 2000 m naša tovarna nudi spremenjeno zasnovo izolacije s povečanimi odmiki.

Nazadnje zahtevajte poročila o tipskih preskusih neodvisnega laboratorija, kot je KEMA, CESI ali IPH. Ta poročila morajo vključevati termično, dielektrično in mehansko zaporedje. Pri Lugao Power Co., Ltd. dajemo inženirjem na voljo naša popolna poročila o preskusih tipa prek varnega portala. Uvedli smo tudi storitev digitalnega dvojčka: z analizo končnih elementov simuliramo mehansko življenjsko dobo vaše specifične konfiguracije glavne enote Ring. To proaktivno preverjanje zagotavlja, da nobena skrita slabost ne ogroža vašega omrežja.

5. Kako lahko stroški življenjskega cikla in modularnost vplivajo na dolgoročno načrtovanje postaj?

Inženirji se pogosto osredotočajo na začetne stroške nabave, vendar skupni stroški lastništva (TCO) za glavno enoto Ring obsegajo 20–40 let. Naša tovarna je analizirala podatke iz več kot 500 transformatorskih postaj in ugotovili smo, da stroški vzdrževanja, izgub energije in širitve predstavljajo 60 % TCO. Zato izbira RMU izključno na podlagi vnaprejšnje cene povzroči višje dolgoročne stroške. Tukaj je opisano, kako sprejeti perspektivo življenjskega cikla.

• Intervali vzdrževanja in dostop:RMU, zaprt s SF6, ne zahteva ravnanja s plinom 20 let, če je stopnja puščanja nižja od 0,1 % na leto. Glavna enota obroča naše tovarne ima zasnovo stikalne komore, ki ne zahteva vzdrževanja. Vendar pa so za enote s suhim zrakom potrebne redne kontrole tlaka. Lokalne partnerje usposabljamo za izvajanje 5-letnih pregledov.
• Izgube energije (izgube obremenitve):Izgube bakra v zbiralkah in kontaktih so lahko znatne. 630 A RMU z izgubami 150 W pri polni obremenitvi v 20 letih (ob predpostavki 0,12 $/kWh) stane 3150 $ samo v izgubah. Naša tovarna optimizira zasnovo kontaktov z uporabo zlitine srebra in niklja, kar zmanjša izgube za 18 % v primerjavi s standardnimi zasnovami.
• Modularnost in razširljivost:Glavna enota obroča, ki je pripravljena na prihodnost, bi morala omogočati dodajanje napajalnih modulov brez ravnanja s plinom ali razstavljanja zbiralke. Naša tovarna ponuja modularni sistem »plug-and-bus«: RMU z 2 podajalnikoma lahko razširite na 6 podajalnikov v 2 urah. Ta modularnost se izogne ​​dragim ponovnim izgradnjam transformatorskih postaj.
• Dobavljivost rezervnih delov:Zagotovite, da proizvajalec jamči za rezervne dele vsaj 25 let. Lugao Power Co., Ltd. ima na zalogi vse komponente za naše modele RMU in vsaki enoti dodelimo edinstveno kodo QR za takojšnjo identifikacijo delov.

Poleg tega upoštevajte stroške nenačrtovanih izpadov. V skladu z zbirko podatkov o zanesljivosti naše tovarne glavna enota obroča s klasifikacijo notranjega obloka in mehanizmi, odpornimi na napake, skrajša trajanje izpada za 80 %. Vgradimo samodiagnostične senzorje (temperatura, delna izpust, gostota plina), ki se povežejo s platformo za spremljanje v oblaku. Ta funkcija predvidenega vzdrževanja doda 3-5 % začetnim stroškom, vendar zmanjša stroške življenjskega cikla v povprečju za 22 %. Za inženirje, ki delajo na kritični infrastrukturi (bolnišnice, podatkovni centri), priporočamo naš »Smart RMU« z analitiko v realnem času.

Nazadnje ocenite sposobnost proizvajalca, da zagotovi usposabljanje in podporo na daljavo. Naša tovarna vključuje 2-dnevno usposabljanje za zagon na kraju samem za vsako naročilo glavne enote Ring in 10-letno garancijo na vakuumski prekinjevalec. Ko izračunate TCO, vključite stroške razgradnje: enote SF6 zahtevajo certificirano rekuperacijo plina, medtem ko je naš okolju prijazen RMU s suhim zrakom mogoče zavreči brez posebnih postopkov. Z izbiro podjetja Lugao Power Co., Ltd. inženirji uskladijo finančno načrtovanje z operativno odličnostjo.

Povzetek: Vključevanje tehničnih dejavnikov v skladno strategijo RMU

Izbira glavne enote Ring je večdimenzionalni izziv, ki uravnoteži električno robustnost, okoljsko prilagodljivost, varnost in ekonomsko predvidevanje. Inženirji morajo dati prednost nazivni napetosti in zmogljivosti kratkega stika kot temeljema, o katerih ni mogoče pogajati. Nato izbira izolacijskega medija (SF6, suh zrak ali trdna snov) oblikuje skladnost s predpisi in fizični odtis. Zmogljivost povzročanja napak/prekinitev je treba preveriti s tipskimi preskusi, ne samo s trditvami v podatkovnem listu. Za težka okolja zahtevajte dokaz mehanske vzdržljivosti in odpornosti proti koroziji. Nazadnje bo analiza stroškov življenjskega cikla, ki vključuje modularnost in predvideno vzdrževanje, preprečila drage naknadne vgradnje. V podjetju Lugao naši tovarniški inženirji sodelujejo s strankami pri ustvarjanju prilagojenih rešitev RMU, ki se držijo teh načel. Vabimo vas, da izkoristite naše 20-letne terenske podatke in naš konfigurator glavne enote Ring, da ustvarite specifikacijo, ki desetletja zagotavlja varnost, zanesljivost in vrednost.
