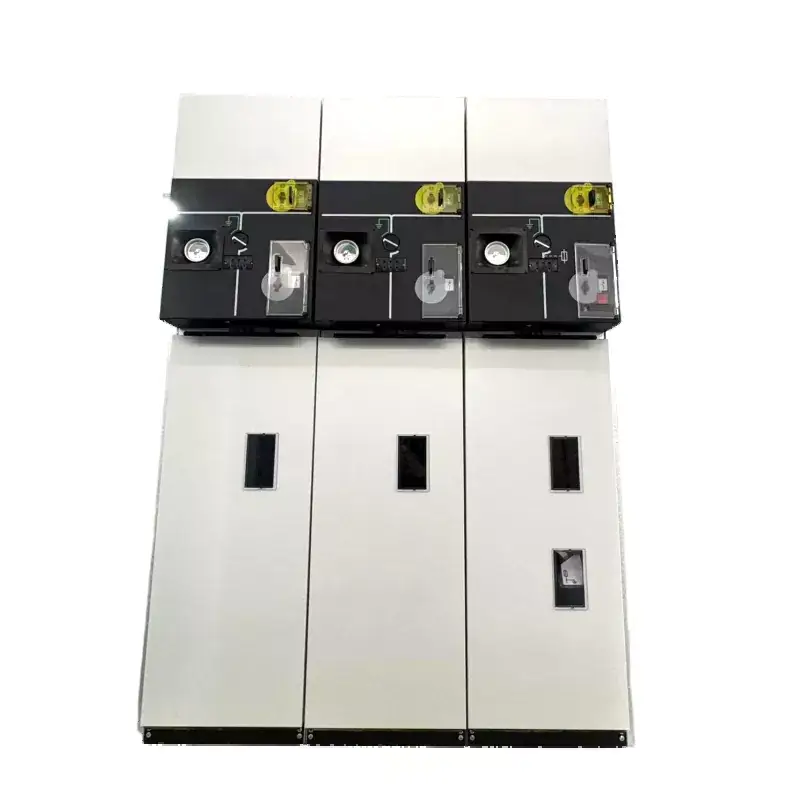

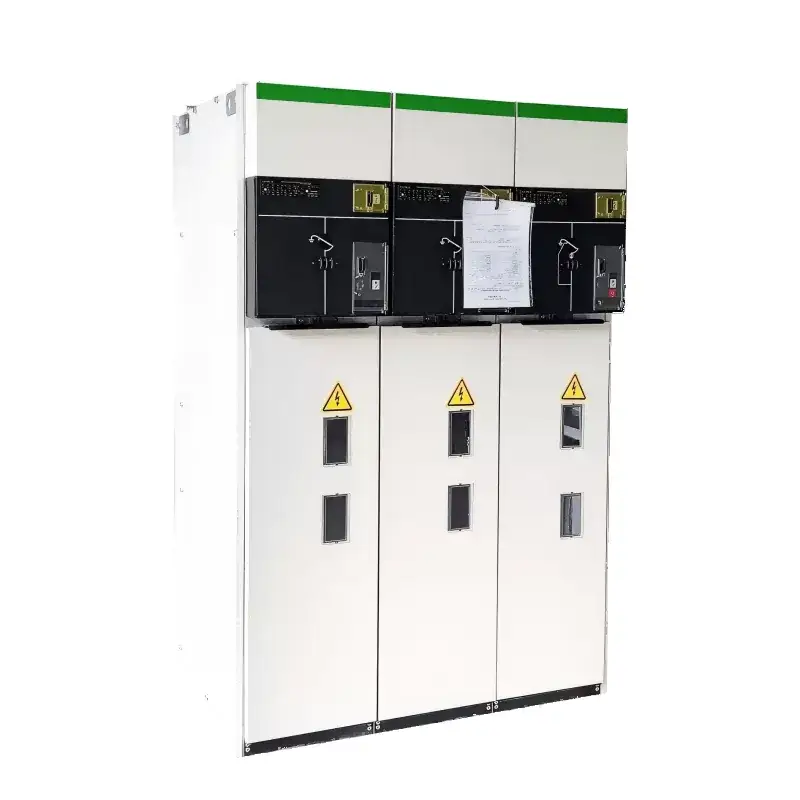

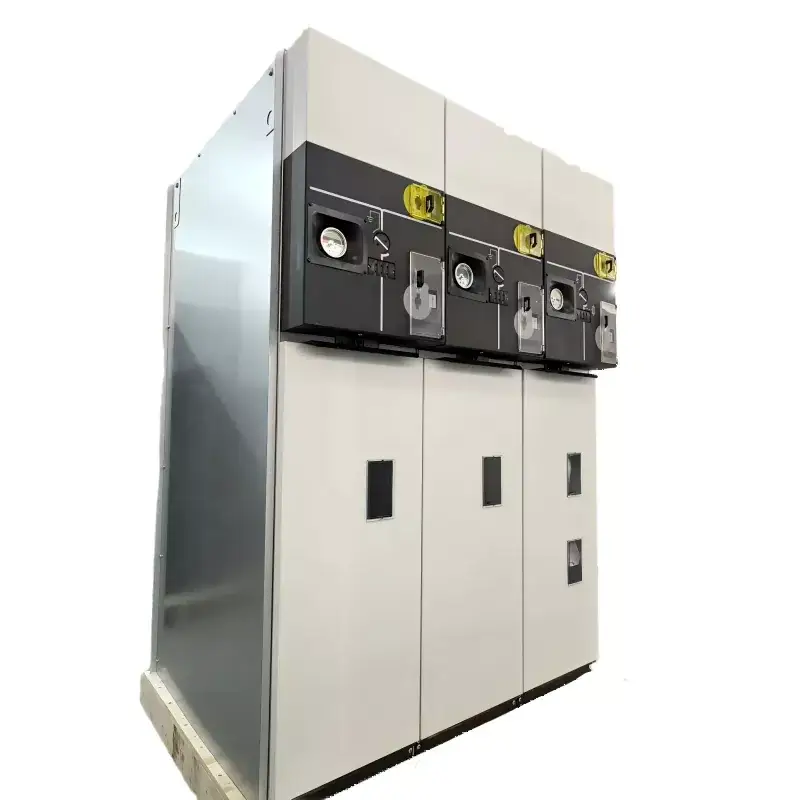

SM6 SF6 S plinom izolirana kompaktna kovinska zaprta stikalna naprava RMU

LGSM6 SF6 s plinsko izolirano kompaktno kovinsko zaprto stikalno napravo RMU uporablja plin SF6 kot izolacijski medij in ponuja prednosti, kot so kompaktna struktura, delovanje brez vzdrževanja in visoka zanesljivost. Lugao ima napredno tehnologijo raziskav in razvoja ter popolnoma avtomatizirane proizvodne linije, kar zagotavlja visoko kakovost izdelkov. LGSM6 je bil izvožen v jugovzhodno Azijo, Evropo in druge regije, letna prodaja pa je presegla 5000 enot. Vzdržuje se zadostna zaloga za podporo hitre dostave.

Pošlji povpraševanje

Opis izdelka

Kompaktna kovinsko ograjena stikalna naprava RMU, izolirana s plinom SF6 SM6, je ta stikalna naprava, saj veste, kompaktna stikalna naprava RMU, ki je izolirana s plinom SF6 in kovinskim ohišjem. Je nekakšen novejši tip, ki uporablja stikalo za obremenitev SF6 kot glavni del za preklapljanje. V notranjosti zapre pomembne stvari, kot so odklopnik, stikalo za obremenitev in odklopnik, vse v škatli iz nerjavečega jekla, napolnjeni s tem plinom SF6. Ta nastavitev omogoča zanesljivo delovanje in varuje ljudi, poleg tega pa sploh ne potrebuje vzdrževanja. To je eden boljših delov pri tem. Z njim lahko izberete razširljive zbiralke, kar vam omogoča kombiniranje stvari, kot želite, za popolno modularnost. Te zbiralke se razširijo, vendar ostanejo varno izolirane in zaščitene. So majhne velikosti, delujejo prilagodljivo, imajo dobro medsebojno zaklepanje, tako da ne gre nič narobe, njihova namestitev pa je precej enostavna. Na splošno pomaga prihraniti veliko prostora na mestih, kot so razdelilne sobe ali transformatorske postaje. Ustreza različnim situacijam in potrebam uporabnikov.

Glavni tehnični parametri

št.	Postavka		Enota	Parametri
1	Nazivna napetost		kV	12	24	36	40.5
2	Nazivni tok		A	630/1250
3	Nazivna frekvenca		Hz	50/60
4	1-minutna vzdržljiva napetost električne frekvence	Skupna vrednost	kV	42	55	80	95
		Prelomna točka		48	65	95	110
5	Prenosna napetost impulza strele	Skupna vrednost	kV	75	125/150	170	95
		Prelomna točka		85	150/160	185	215
6	Nazivni kratkotrajni vzdržni tok	Glavni krog	kA	25/2s
		Ozemljitveni krog		25/2s
7	Nazivni maksimalni vzdržni tok		kA	63			50
8	Nazivni prenosni tok		A	1300~1700
9	Nazivni zapiralni prekinitveni tok		A	630
10	Nazivni izklopni tok polnjenja kabla		A	50/10
11	Izklopni tok neobremenjenega transformatorja		A	20
12	Prekinitveni tok ozemljitvene napake za polnjenje kabla		A	100			80
13	Nazivni prekinitveni tok kratkega stika		kA	20
14	Nazivni zapiralni tok kratkega stika		kA	63			50
15	Zaščitni razred			IP3X
16	Življenjska doba stikala za obremenitev		Čas	5000
17	Življenjska doba stikala za ozemljitev		Čas	5000

Tipičen diagram sheme:

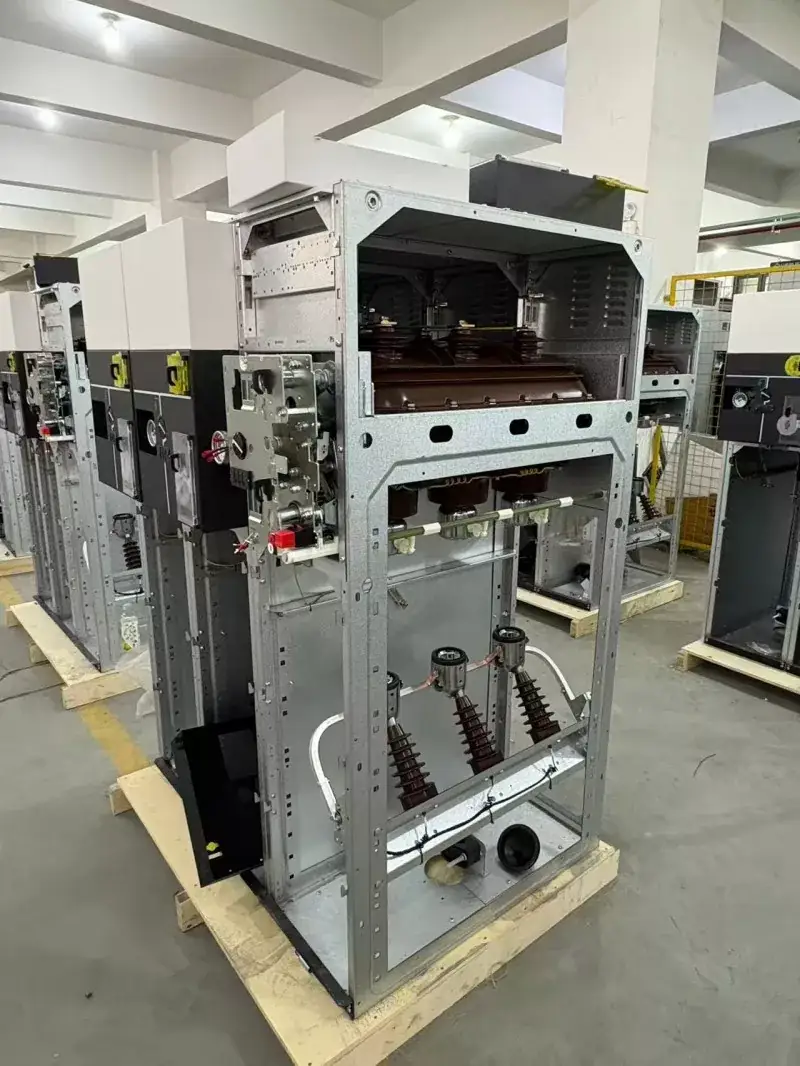

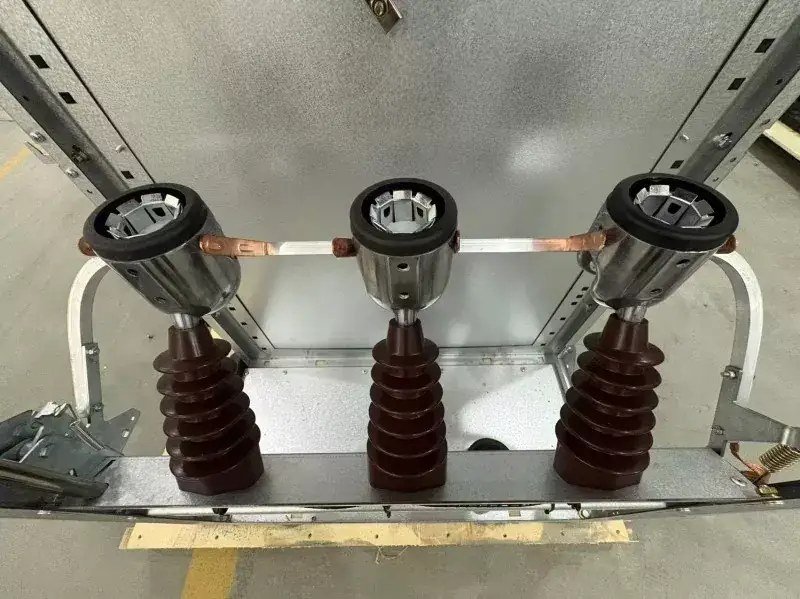

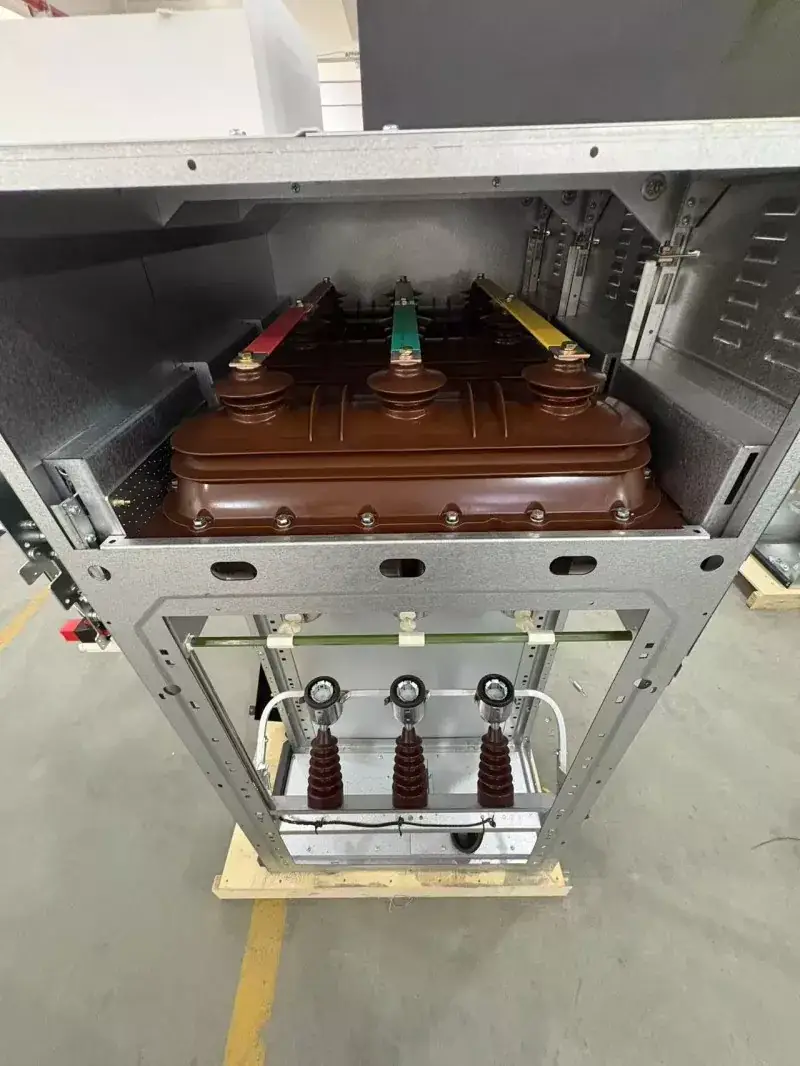

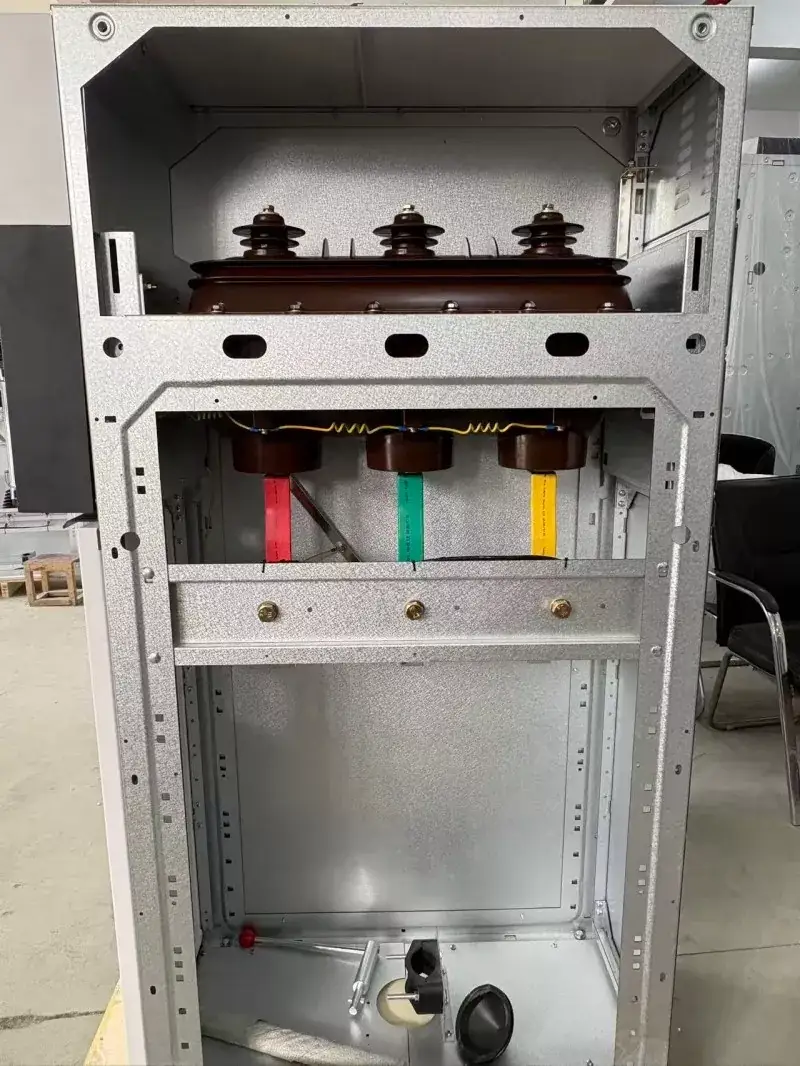

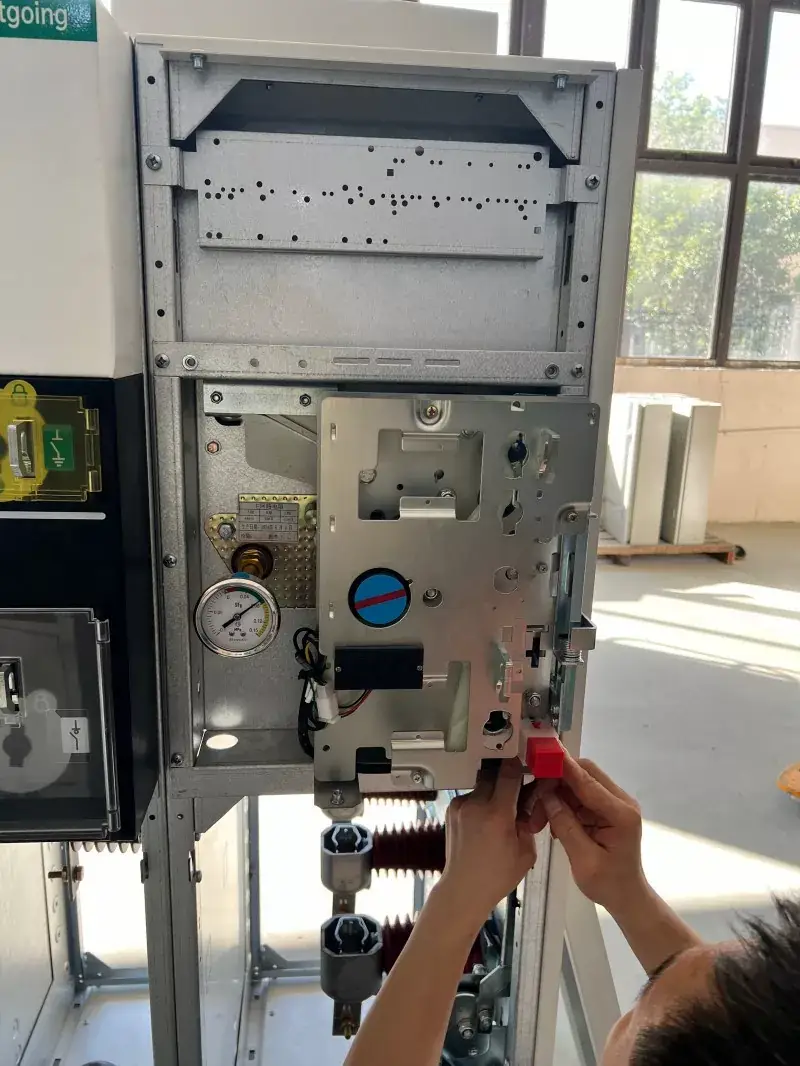

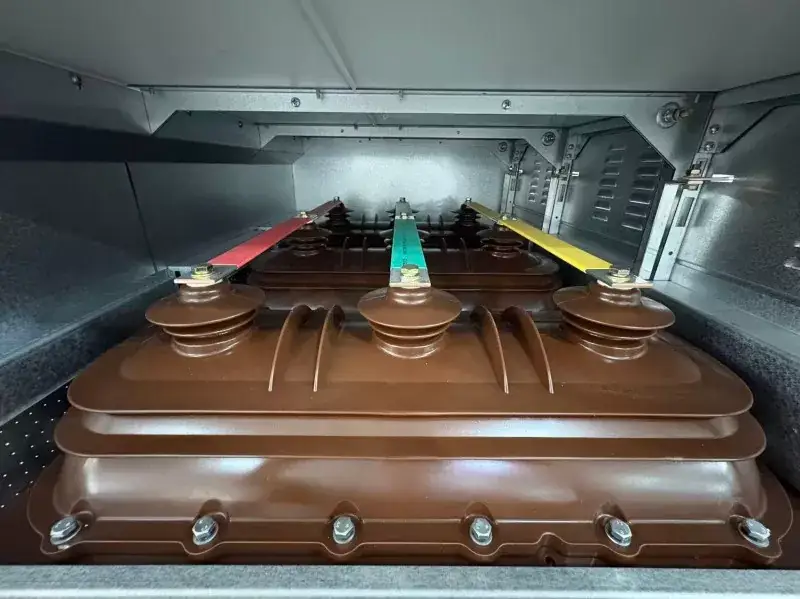

Tovarniško snemanje:

Zakaj izbrati LGSM6 RMU

1. Popolnoma zaprta zasnova: plinska komora SM6 SF6 plinsko izolirane kompaktne stikalne naprave RMU s kovinskim ohišjem je lasersko varjena, da se zagotovi zanesljivo tesnjenje. Z uporabo odličnih izolacijskih lastnosti in lastnosti gašenja obloka plina SF6 so izolacijske razdalje med fazo in med fazo in zemljo znatno skrajšane, zaradi nizkega tlaka plina pa je neobčutljiv na temperaturne spremembe.

2. Zasnova stikala s tremi položaji: To stikalo za obremenitev/odklop vključuje tri položaje: zaprto, odprto in ozemljeno. Zasnova rotacijskega gibljivega kontakta zagotavlja preprosto in intuitivno upravljanje, vidljivost prelomne točke pa je jasno vidna skozi okence za opazovanje, kar izpolnjuje varnostne zahteve pri vzdrževanju. Obsežna mehanska zapora med tremi položaji odpravlja možnost napačnega delovanja.

3. Visoka modularnost in razširljivost: Module je mogoče poljubno kombinirati in razširiti s trdno izoliranimi zbiralkami ali namenskimi konektorji, primernimi za preproste priključne linije kot tudi za kompleksne obročaste omrežne napajalne sisteme. Vse enote imajo tudi rezervirane vmesnike za električno delovanje in avtomatizacijo.

4. Izjemno visoka stopnja zaščite: Celotno ohišje omare dosega stopnjo zaščite IP3X ali IP4X. Opremljen je s celovito mehansko zaklepno napravo, ki zagotavlja varnost osebja in opreme. Omara je opremljena s kanalom za razbremenitev tlaka za ciljno sproščanje tlaka.

Pogosto zastavljena vprašanja

•Ali je za to vrsto stikalne naprave SM6 SF6, izolirane s plinom RMU, v kovinskem ohišju, potrebno redno vzdrževanje?

Ne. Ker so vsi deli pod napetostjo zaprti v komori iz nerjavečega jekla, napolnjeni s plinom SF6, so popolnoma izolirani pred zunanjimi onesnaževalci, vlago in oksidacijo. Rutinsko delovanje zahteva le preverjanje mehanskih gibov krmilne omarice in odčitkov instrumentov za pravilno delovanje.

• Ali je dovolj prostora za kabelske povezave? Je namestitev enostavna?

Lugao je optimiziral razporeditev kablovskega predelka in tako zagotovil dovolj prostora za kabelske povezave, olajšal izdelavo kabelskih zaključkov in namestitev ozemljitvenih žic.

•Kolikšna je življenjska doba izdelka?

V normalnih pogojih delovanja je predvidena življenjska doba izdelka na splošno do 30 let. Plinske škatle iz nerjavečega jekla imajo močno odpornost proti koroziji, mehanska življenjska doba glavnega stikala (kot je stikalo za obremenitev) pa lahko običajno doseže več kot 5000 ciklov.

•Ali ima vaše podjetje na voljo zaloge? Kakšen je dobavni rok?

Redna naročila lahko odpremimo v približno 15 delovnih dneh. Posebne prilagojene rešitve (kot je visok tok, nestandardna napetost) običajno zahtevajo 15-30 dni.
