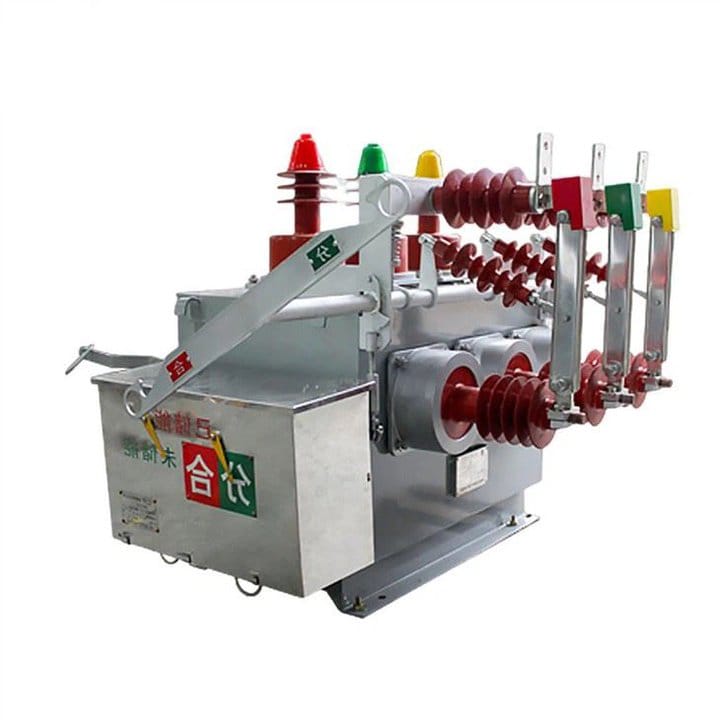

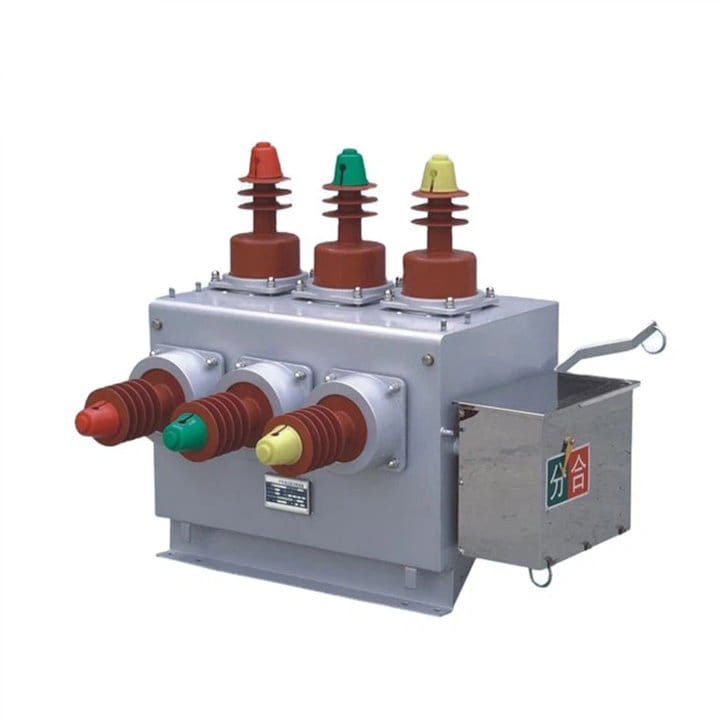

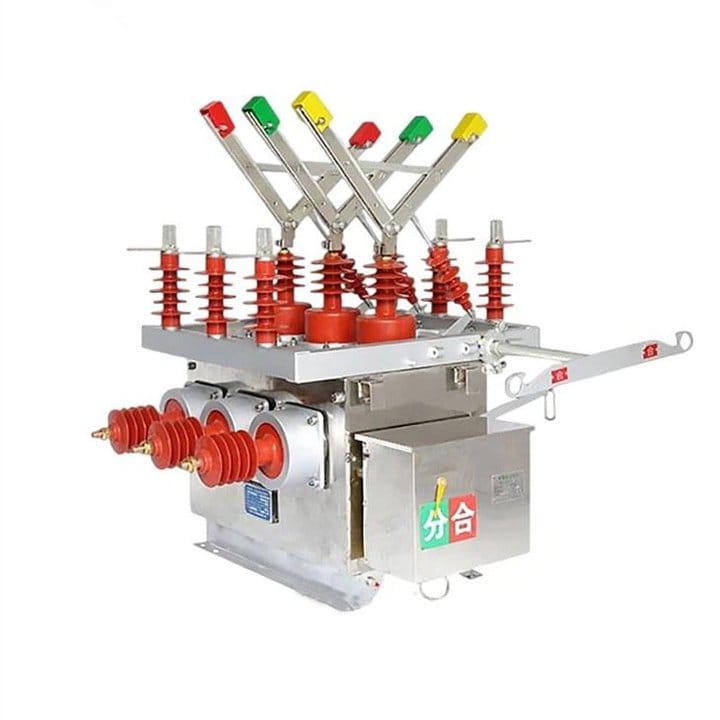

Visokonapetostni vakuumski odklopnik tipa 11KV VK

LiuGao ponosno vodi kot namenski proizvajalec zunanjih vakuumskih odklopnikov. Visokonapetostni vakuumski odklopnik tipa 11KV VK, temelj opreme za distribucijo električne energije na prostem, je zasnovan za nazivno napetost 12 kV in trifazni izmenični tok, ki deluje pri 50 Hz. Uporablja se predvsem v različnih okoljih, kot so podeželska električna omrežja, mestna električna omrežja, železnice, rudniki, pristanišča in drugi sistemi za distribucijo električne energije, ta odklopnik igra ključno vlogo v zunanjih nadzemnih vodih. Odklopnik ZW10-12F, zasnovan z natančnostjo za prekinitev in zapiranje obremenitvenih tokov, odzivanje na preobremenitvene tokove in upravljanje tokov kratkega stika v elektroenergetskem sistemu, služi kot bistvena komponenta za preklapljanje in varovanje električnega omrežja. Zaradi njegove robustne zasnove in združljivosti na prostem je zelo primeren za različne aplikacije, kar zagotavlja zanesljivo delovanje v različnih okoljskih pogojih. Izberite LiuGao za vrhunske inovacije, ki na novo definirajo merila uspešnosti zunanjih vakuumskih odklopnikov.

Pošlji povpraševanje

Opis izdelka

Liugao je dobavitelj visokonapetostnih vakuumskih odklopnikov tipa 11KV VK. Zunanji visokonapetostni vakuumski odklopnik ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) je oprema za distribucijo električne energije na prostem, zasnovana za nazivno napetost 12 kV in tri- faza AC 50Hz. Najde uporabo v podeželskih električnih omrežjih, mestnih električnih omrežjih, železnicah, rudnikih, pristaniščih in drugih sistemih za distribucijo električne energije. Posebej zasnovan za zunanje nadzemne vode učinkovito obvladuje naloge, kot so prekinitveni in zapiralni tokovi bremena, preobremenitveni tokovi in tokovi kratkega stika v elektroenergetskem sistemu, hkrati pa zagotavlja zaščito in preklapljanje električnega omrežja.

Naš zunanji visokonapetostni vakuumski odklopnik ZW10-12（ZW10-12、ZW10-12F、ZW10-12G） uporablja posebne notranje ukrepe proti kondenzaciji, ki zagotavljajo optimalno izolacijo v škatli. Metoda prenosa vključuje patentirano tehnologijo, ki omogoča enostavno namestitev in zanesljivo delovanje za preprečevanje težav z delovanjem odklopnika, ki jih povzročajo mehanske okvare. To kladivo deluje brez potrebe po olju ali plinu, kar ima za posledico kompaktno in lahko zasnovo. S CT zaščito se prilagaja velikim ranžirnim tokovom, kar zmanjšuje onesnaženje in odpravlja potrebo po vzdrževanju. Način krmiljenja je lahko električni ali ročni, kar zagotavlja vsestranskost delovanja in vzdrževanja.

Če povzamemo, zunanji visokonapetostni vakuumski odklopnik ZW10-12 izstopa po svoji robustni zasnovi, učinkovitem delovanju in prilagodljivosti različnim scenarijem distribucije električne energije na prostem.

Visokonapetostni vakuumski odklopnik tipa 11KV VK

Način namestitve: bočno, sredinsko

Temperatura okoliškega zraka: zgornja meja +40C, spodnja meja -30C; ;

Nadmorska višina: ≤2000 m (če je treba nadmorsko višino povečati, je treba ustrezno povečati nazivno stopnjo izolacije);

Tlak vetra: ne več kot 700 Pa (enakovredno hitrosti vetra 34 m/s);

Amplituda: intenziteta potresa 8 stopinj;

Stopnja kontaminacije: razred I;

Najvišja dnevna temperaturna razlika: ne več kot 25C.

Specifikacija visokonapetostnega vakuumskega odklopnika tipa 11KV VK

Model		ZW10-12、ZW10-12F、ZW10-12G

številka	Parameter		Enota	Vrednost
1	Nazivna napetost		kV	12
2	Nazivni tok		A	630
3	Nazivna frekvenca		Hz	50
4	Prenosna napetost električne frekvence		kV	42/48
5	Impulzna napetost strele (vrednost vrha)		kV	75/85
6	Nazivni prekinitveni tok kratkega stika		kA	16	20	25
7	Nazivni vklopni tok kratkega stika (temenska vrednost)		kA	40	50	50
8	Nazivni kratkotrajni tok		kA	16	20	25
9	Nazivni temenski odporni tok		kA	40	50	50
10	Nazivno trajanje kratkega stika		S	4
Il	Nominalno zaporedje delovanja			Točke-0,3s-Kombinirane točke- 180s-Kombinirane točke
12	Nazivni prekinitveni časi kratkega stika		Drugorazredni	30
13	Mehansko življenje		Drugorazredni	10000
14	Premični kontakt omogoča akumulirano debelino obrabe		mm	3
15	Nazivna delovna napetost z vzmetnim pogonskim mehanizmom tipa CT	zapiralna tuljava	V	DC ali AC 220V
		Odpiralna tuljava
16	Nazivni delovni tok prenapetostne sprožilne tuljave		A	5
17	utež		Kg	150
