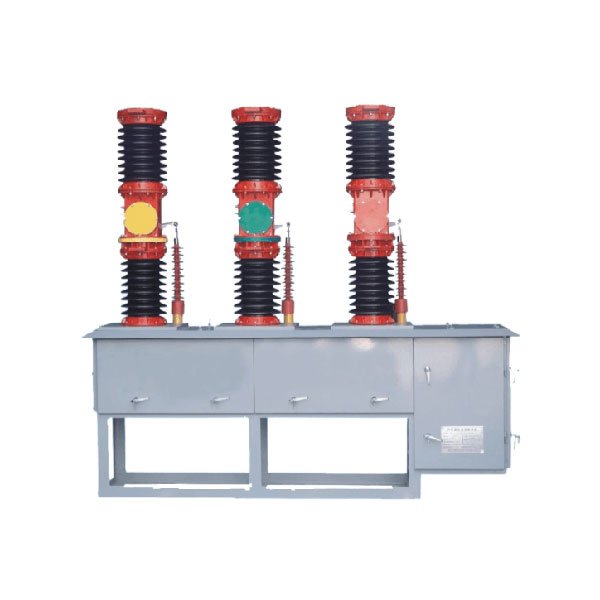

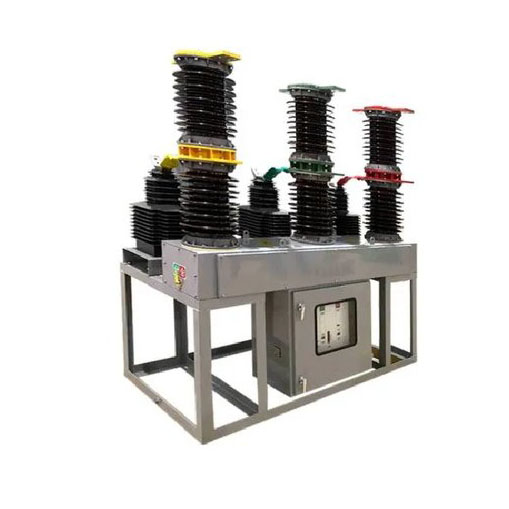

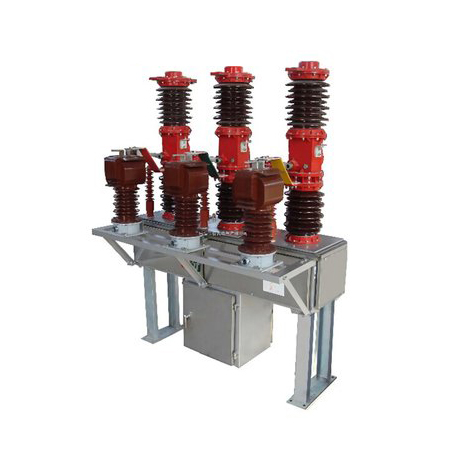

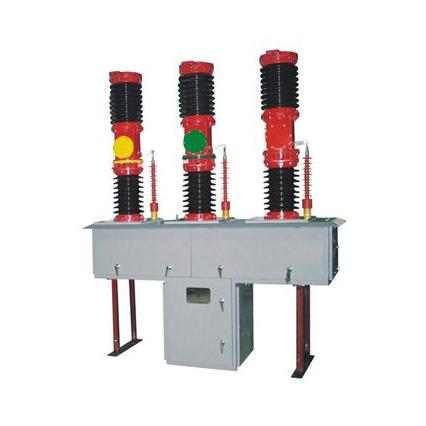

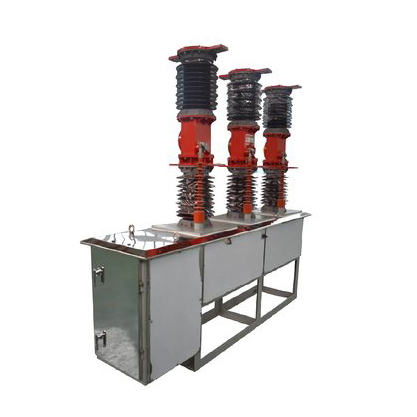

Zunanji vakuumski odklopnik 66KV z odklopnikom

Liugao ponosno stoji kot pomemben proizvajalec vakuumskih odklopnikov za uporabo v zaprtih prostorih in predstavlja 66KV vakuumski odklopnik za uporabo na prostem z odklopnikom—zgledno električno napravo, zasnovano za trifazne sisteme AC 50/60Hz z nazivno napetostjo 40,5kV. Ta zunanja oprema, opremljena z vzmetnim pogonom ali elektromagnetnim pogonom, zagotavlja natančen nadzor električnega odpiranja in zapiranja. Poleg tega ponuja prilagodljivost ročnega upravljanja, kar omogoča ročno shranjevanje in delovanje brez električnega nadzora. Zasnovan v skladu z mednarodnimi standardi, vključno z IEC62271-100 "AC visokonapetostnimi odklopniki" in IEC-56 "visokonapetostnimi AC odklopniki", ki jih je določila Mednarodna elektrotehnična komisija, ta odklopnik presega stroge zahteve glede varnosti in delovanja v visoko- aplikacije za prekinitev napetostnega tokokroga. Zaupajte LiuGao za vrhunske rešitve, ki na novo opredeljujejo merila uspešnosti zunanjih vakuumskih odklopnikov in zagotavljajo neprimerljivo varnost, natančnost in zanesljivost.

Pošlji povpraševanje

Opis izdelka

Liugao je 66KV zunanji vakuumski odklopnik z odklopnikom dobavitelj. Vakuumski odklopnik tipa ZW7-40.5 se uporablja predvsem za nadzor in zaščito zunanjega 36kV prenosnega sistema električne energije, velja tudi za mestna in podeželska omrežja za distribucijo električne energije ter industrijska in rudarska podjetja v normalnem delovanju in za zaščito pred kratkim stikom. Celotna struktura vrste izdelka izolatorskega stebra; vgrajen vakuumski prekinitveni tip na vazi, porcelanasta vaza za naslednjo stebrno vazo. Za pogoste operacije. In ima dobro tesnjenje, proti staranju, visok pritisk, brez gorenja, brez eksplozije, dolgo življenjsko dobo, priročno namestitev in vzdrževanje.

66KV zunanji vakuumski odklopnik z odklopnikom Delovno okolje

1 Temperatura okolja: -40℃~+40℃;

2 Nadmorska višina: ≤1000m;

3 Največja hitrost vetra je 10 km/h, najmanjša hitrost vetra za nazivno raven (132/230 kv) je 3,2 km/h;

4 Intenziteta potresa: ≤8 stopnje;

5 Najmanjša nazivna plazilna pot: 31 mm/kV;

6 Stopnja onesnaženosti zraka: razred IV.

Zunanji vakuumski odklopnik 66KV z značilnostmi odklopnika

Zunanji visokonapetostni vakuumski odklopnik ZW7-40.5 je v glavnem sestavljen iz integriranega pola, tokovnega transformatorja, pogonskega mehanizma in škatle. Ta tip odklopnika je miniaturne oblike, ohišje pa je izdelano iz visokokakovostne jeklene škatle. Tokovne transformatorje je mogoče izbrati glede na potrebe uporabnika. Zunanji visokonapetostni vakuumski odklopnik ZW7-40.5 in ujemajoča se inteligentna krmilna kombinacija. Operacija odpiranja in zapiranja stikala se lahko izvaja lokalno, lahko pa se upravlja tudi na daljavo prek komunikacijskega vmesnika. Druge informacije o odklopniku se lahko posredujejo tudi v nadzorni center, komunikacijski kanal pa lahko izbere kabel, optična vlakna, GPRS/CDMA, GSM itd.

Zunanji vakuumski odklopnik 66KV s specifikacijo ločilnika

št.	Postavka			Enote	Parametri
1	Nazivna napetost			kV	40.5
2	Ocenjeno	1 min frekvence napajanja	suho		95
	izolacija	zdrži napetost	mokra		80
	ravni	Prenosna napetost impulza strele (vrh)			185
3	Nazivni tok			A	1250, 1600, 2000
4	Nazivni prekinitveni tok kratkega stika			kA	20、25、31.5
5	Nazivno zaporedje delovanja				O－0,3s -CO- 180s-CO
6	Nazivni izklopni časi kratkega stika			Times	12
7	Nazivni kratkostični zaprti tok (vrh)			kA	50, 63, 80
8	Nazivni temenski odporni tok t
9	Nazivni kratkotrajni tok			kA	20、25、31.5
10	Nazivno trajanje kratkega stika			S	4
11	Povprečna hitrost odpiranja			gospa	1,5 ± 0,2
12	Povprečna hitrost zapiranja				0,7 ±0,2
13	Trajanje odboja pri zapiranju kontakta			s	≤2
14	Trifazni sinhronizem zapiranja in odpiranja				≤2
15	Odpiralni čas				≤150
16	Zapiralni čas				≤60
17	Življenjska doba mehanizma			Times	10000
18	Nazivna delovna napetost in nazivna napetost pomožne zanke			V	DC220、110、24
					AC220、110、24
19	Enosmerni upor fazne zanke (brez tokovnega transformatorja)			uΩ	100
20	Dovoljena akumulirana obraba - debelina dinamičnega in statičnega kontakta			mm	3
