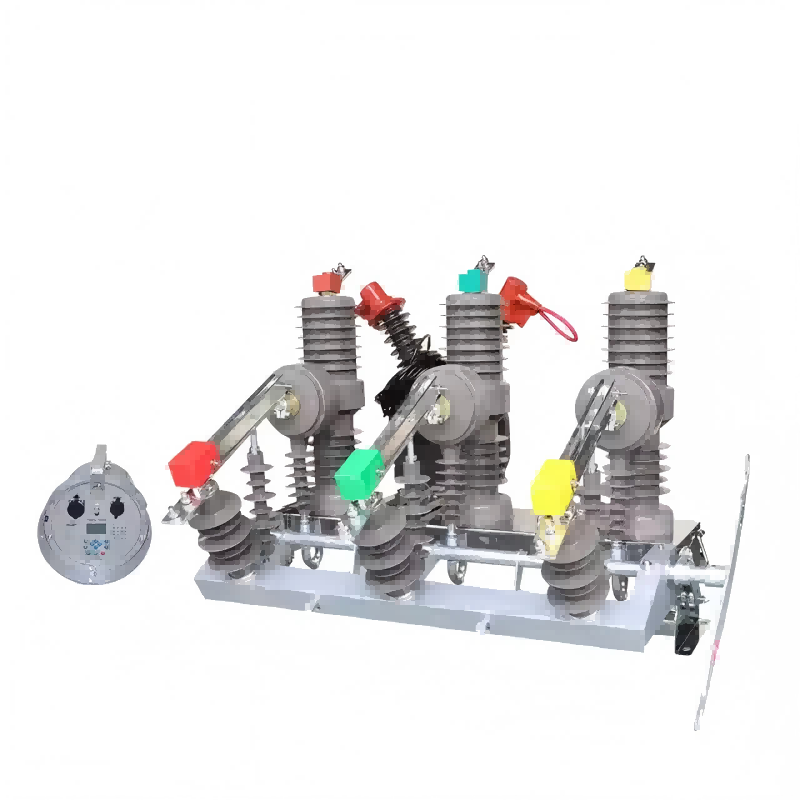

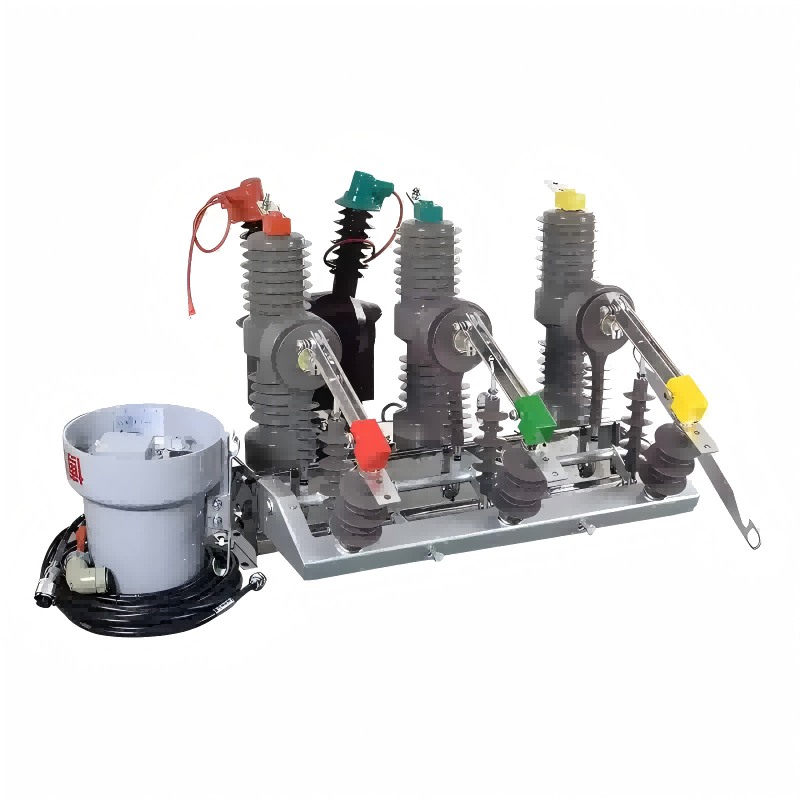

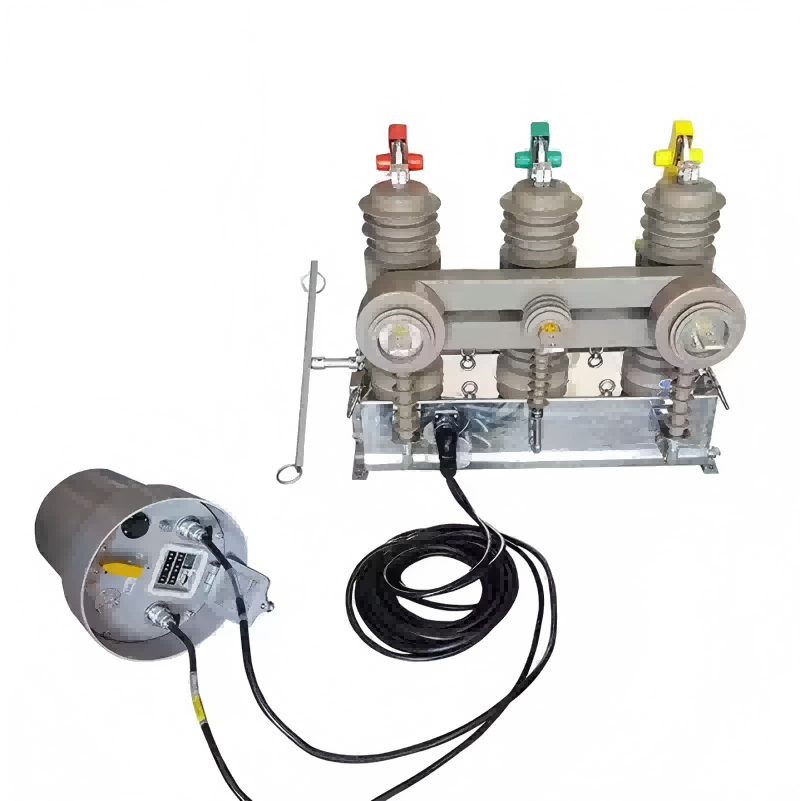

ZW32-12F HV vakuumski odklopnik ročnega tipa z inteligentnimi krmilniki

Ta visokonapetostni vakuumski odklopnik ZW32-12F ročnega tipa z inteligentnimi krmilniki, ki ga je razvil Lugao Power Co., Ltd., je posebej zasnovan za potrebe distribucije električne energije na prostem. Opremljen je z mehanizmom za ročno upravljanje, ki omogoča ročno sproženje ali daljinsko upravljanje. Nazivna napetost je 12 kilovoltov, nazivna frekvenca trifaznega izmeničnega toka pa je 50/60 HZ. Uporablja se predvsem za odpiranje in zapiranje obremenitvenega toka, preobremenitvenega toka in toka kratkega stika v električnih vodih.

Model:ZW32-12F

Pošlji povpraševanje

Opis izdelka

ZW32-12F visokonapetostni vakuumski odklopnik ročnega tipa z inteligentnimi krmilniki je stikalna naprava za distribucijo električne energije na prostem z nazivno napetostjo 12 kV in trifaznim izmeničnim tokom 50 Hz. Odklopniki se uporabljajo predvsem za odpiranje in zapiranje obremenitvenega toka, prekomernega toka in toka kratkega stika v električnih vodih. Imajo funkcije zaščite pred previsokim tokom in kratkim stikom, izpolnjujejo zahteve glede nadzora in merjenja ter lahko dosežejo tudi funkcije daljinskega upravljanja in spremljanja. Široko se uporabljajo v razdelilnih postajah ter sistemih za distribucijo električne energije v industrijskih in rudarskih podjetjih kot nadzorna in delovna oprema, še posebej primerna za kraje, kjer je potrebno pogosto delovanje.

ZW32-12F HV vakuumski odklopnik ročnega tipa z inteligentnimi krmilniki Delovno okolje

• Okoliški zrak je lahko onesnažen s prahom, dimom, jedkimi plini, hlapi ali slano meglo s stopnjo umazanosti Ⅲ stopnje;

• Hitrost vetra ne presega 34 m/s (ekvivalentno 700 Pa na cilindrični površini);

• Posebni pogoji uporabe: Odklopnik se lahko uporablja pod pogoji, ki se razlikujejo od zgoraj navedenih. Za posebne zahteve se posvetujte z nami.

ZW32-12F HV vakuumski odklopnik ročnega tipa s specifikacijo inteligentnih krmilnikov

št.	Parameter Ime	Enota	Vrednost
1	Nazivna napetost	kV	12
2	Nazivni tok	A	630, 1250
3	Nazivna frekvenca	Hz	50
4	Nazivni izklopni tok odklopnika	kA	20	25
5	Nazivni sprožilni tok kratkega stika (vrh)	kA	50	63
6	Nazivni maksimalni vzdržni tok	kA	50	63
7	4s tok toplotne stabilnosti	kA	20	25
8	Krmilno vezje in pomožno vezje, močna frekvenca zdrži napetost 1 minuto	V	2000
9	Nazivna delovna napetost in pomožna napetost	V	AC/DC220、 DC110/48/24
