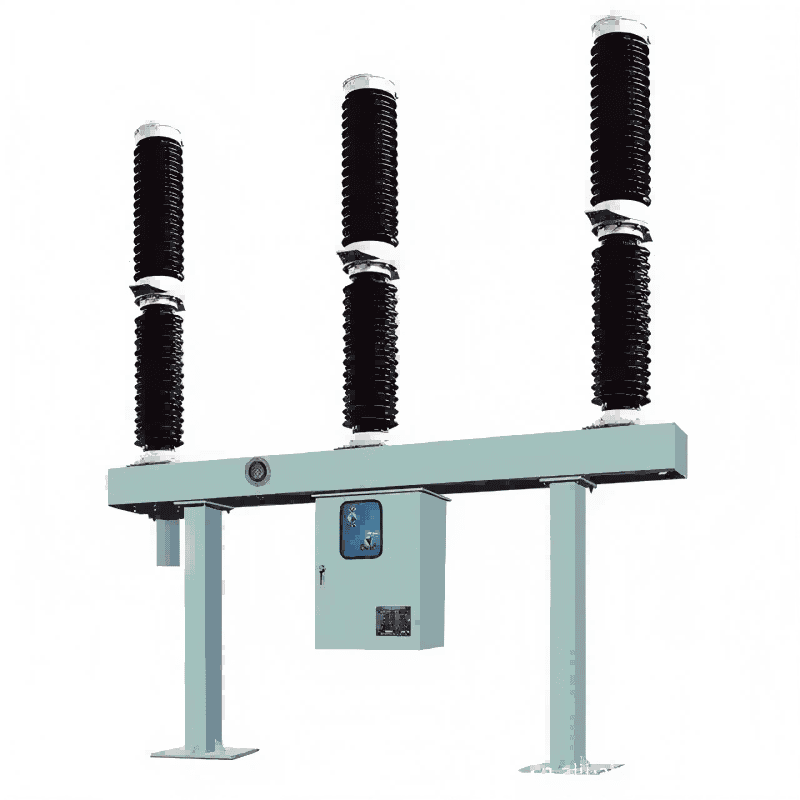

Visokonapetostni tripolni 220kv 330kv sf6 plinski odklopnik

Lugao Power Co., Ltd. ima specializirano delavnico, namenjeno izdelavi visokonapetostnih tripolnih 220 kv 330 kv sf6 plinskih odklopnikov. Njegova tehnologija oblikovanja je vodilna v industriji. Odklopniki serije LW SF6 uporabljajo komoro za gašenje obloka z enim pritiskom in tehnologijo gašenja obloka z lastnim napajanjem, pri čemer uporabljajo plin žveplov heksafluorid kot izolacijski medij in medij za gašenje obloka. Ločena komora za gašenje obloka ustvarja zračni tok med postopkom odpiranja, ohlaja oblok in prekine tok.

Pošlji povpraševanje

Opis izdelka

Predstavitev izdelka

Visokonapetostni tripolni 220 kv 330 kv plinski odklopniki sf6 so tripolni/enopolni izmenični tok 50 Hz/60 Hz zunanja visokonapetostna oprema za prenos in pretvorbo električne energije, ki se uporablja za odpiranje ali izklop nazivnega toka, toka napake ali preklapljanje linij, zaščito, krmiljenje in delovanje sistemov za prenos in distribucijo električne energije. Izvajajo lahko odpiranje, zapiranje in hitro samodejno ponovno zapiranje. Nazivne napetosti segajo od 45 kV do 330 kV, jedro sistema pa sestavljajo podporna porcelanasta puša, enota za gašenje obloka, hidravlični/vzmetni pogonski mehanizem in inteligentni krmilnik gostote. Neodvisna komora za gašenje obloka ustvari pretok stisnjenega zraka med postopkom odpiranja, da učinkovito ohladi oblok in prekine tok. Popolnoma zaprta zasnova kroženja plina zagotavlja zanesljivo delovanje v različnih okoljih. Odlikujejo jih preprosta zgradba, enostavno in hitro vzdrževanje, nizka poraba energije, nizke potrebe po energiji delovanja, visoka zanesljivost, enostavna namestitev in nizka raven hrupa.

Specifikacija

Vrsta	Zunanja, porcelanska puša
Pogostost	50Hz/60Hz
Delovna napetost sistema	132kV
Nazivna napetost	145kV/220kV/330kV
Zaporedje delovanja	O-0,3s-CO-3min-CO
Število sprožilnih tuljav	2
Št zapiralnih tuljav	1
Št. pomožnih kontaktov:	10NO,10NC
Medij za kaljenje	SF6
Število odmorov na fazo	1
Čas, ki ga motor porabi za polnjenje popolnoma izpraznjene vzmeti v popolnoma napolnjen položaj	<30Sc
Vrsta delovnega mehanizma	Vzmetno polnjenje
Nazivna vzdržljiva napetost električne frekvence (na nadmorski višini manj kot 1000 m)	325kV
Nazivni impulz strele vzdržljiva napetost (na nadmorski višini manj kot 1000 m)	750kV
Delovni mehanizem	Enopolni, tripolni
Starost plazenja Razdalja	31 mm/kV
Nazivni prekinitveni tok	31,5kA/3sek
Nazivni normalni tok	3150A
Nazivni sprožilni tok kratkega stika	80kA vrh
