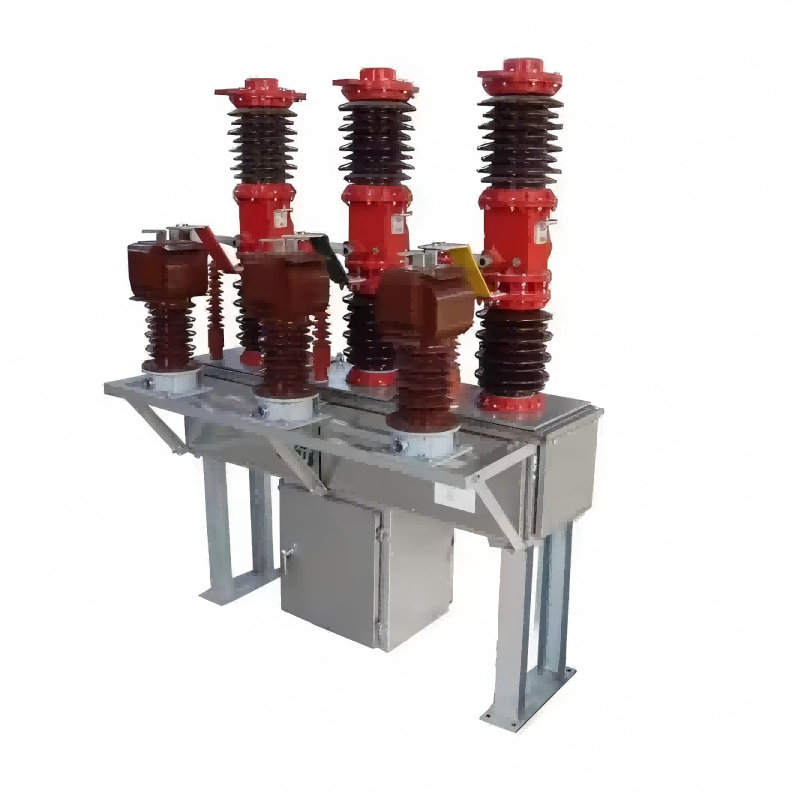

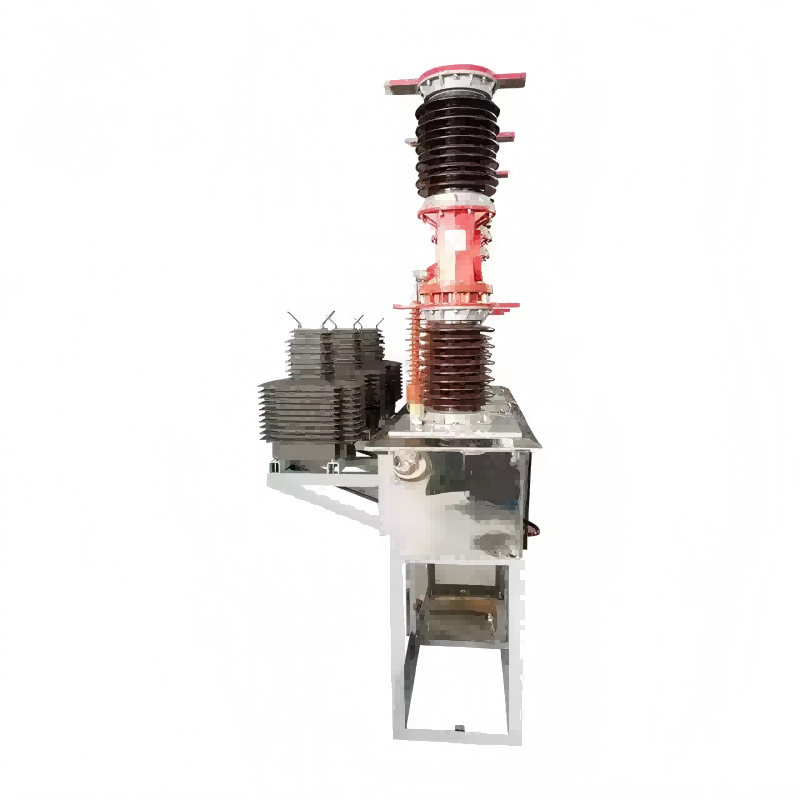

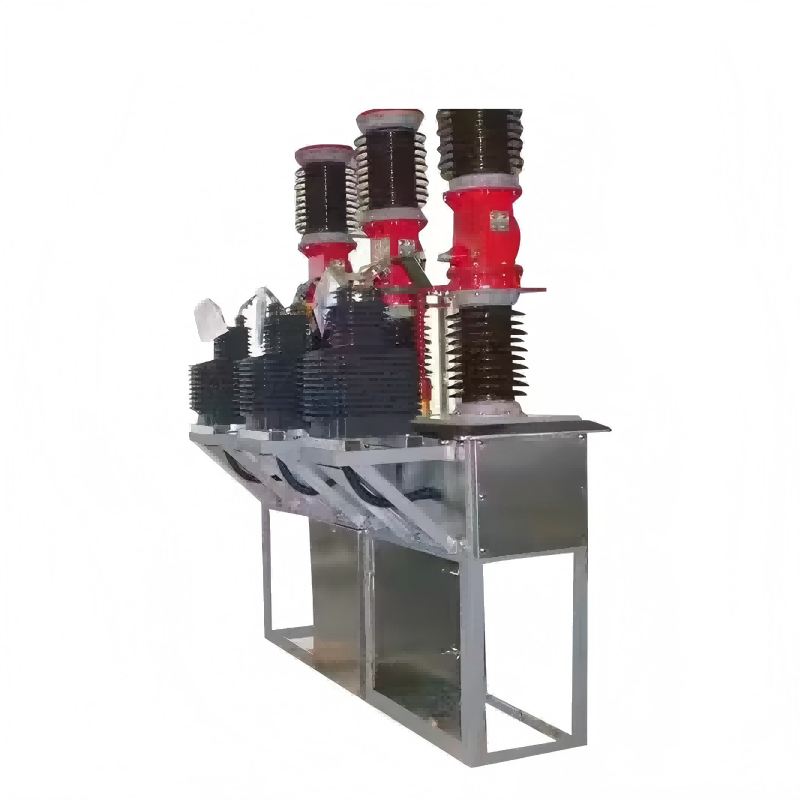

Trifazni visokonapetostni 35KV 40,5KV vakuumski odklopnik s transformatorjem

Lugaov neodvisno razvit in proizveden trifazni visokonapetostni 35KV 40,5KV vakuumski odklopnik s transformatorjem je primeren za medmestna omrežja za distribucijo električne energije, zagotavlja varno delovanje električnega omrežja in zagotavlja zaščito pred kratkim stikom. Ima dobro tesnjenje in je enostaven za namestitev in vzdrževanje. Pohvalili so ga kupci doma in v tujini.

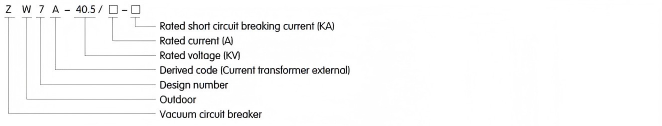

Model:ZW7-40.5

Pošlji povpraševanje

Opis izdelka

Predstavitev izdelka

Trifazni visokonapetostni vakuumski odklopnik 35KV 40,5KV s transformatorji je zasnovan za uporabo v trifaznih napajalnih sistemih, ki delujejo pri 50 Hz in nazivni napetosti 40,5 kV. Uporabljajo se za odklop in povezovanje bremenskega toka, preobremenitvenega toka in toka kratkega stika.

Specifikacija

št.	Opis			enota	podatke
1	Nazivna napetost			KV	40.5
2	Nazivna stopnja izolacije	1 min vzdržljive napetosti moči	Suhi test	KV	95
		1 min vzdržljive napetosti moči	Mokri test		80
		Prenosna napetost impulza strele (vrh)			185
3	Nazivni tok			A	1250；1600；2500
4	Nazivni prekinitveni tok kratkega stika			KA	20；25；31.5
5	Nazivno zaporedje delovanja				O-0,3s-CO- 180s-CO
6	Nazivni cikel prekinitvenega toka kratkega stika			dvoboj	12
7	Nazivni zapiralni tok kratkega stika (temenska vrednost)			KA	50;63;80
8	Nazivni temenski odporni tok			KA	50;63;80
9	Nazivni vzdržni tok kratkega stika			KA	20;25;31.5
10	Nazivno trajanje kratkega stika			S	4
11	Razdalja odpiranja kontakta			MM	22±2
12	Razdalja odpiranja kontakta			MM	4±1
13	Povprečna potovalna hitrost			M/S	1,5±0,2
14	Povprečna hitrost zapiranja			M/S	0,7±0,2
15	Odbojni čas zaprtja kontakta			MS	≤2
16	Časovna razlika (pod)stikalne sinhronizacije trifaznega glavnega odklopnika			MS	≤2
17	Čas zapiranja			MS	≤150
18	Čas potovanja			MS	≤60
19	Mehanska življenjska doba			dvoboj	10000
20	Nazivna delovna napetost - Napetost pomožnega tokokroga			V	DC110/220 AC110/220
21	DC upor vsakega faznega tokokroga (razen transformatorja)			μΩ	≤100
22	Teža			KG	800

Normalno delovno okolje

• Temperatura okoljskega zraka: zgornja meja +40°C, spodnja meja -30°C (splošna območja), -40°C (nadmorska višina v hladnih območjih);

• Nadmorska višina: ≤ 1000 m (Z naraščanjem nadmorske višine se nazivna raven izolacije ustrezno poveča);

• Tlak večernega vetra: ne več kot 700 Pa (enakovredno hitrosti vetra 34 m/s);

• Potresna intenzivnost: ne več kot 8°C;

• Stopnja onesnaženosti: Stopnja IV;

• Najvišja dnevna temperaturna razlika: ne več kot 25°C
