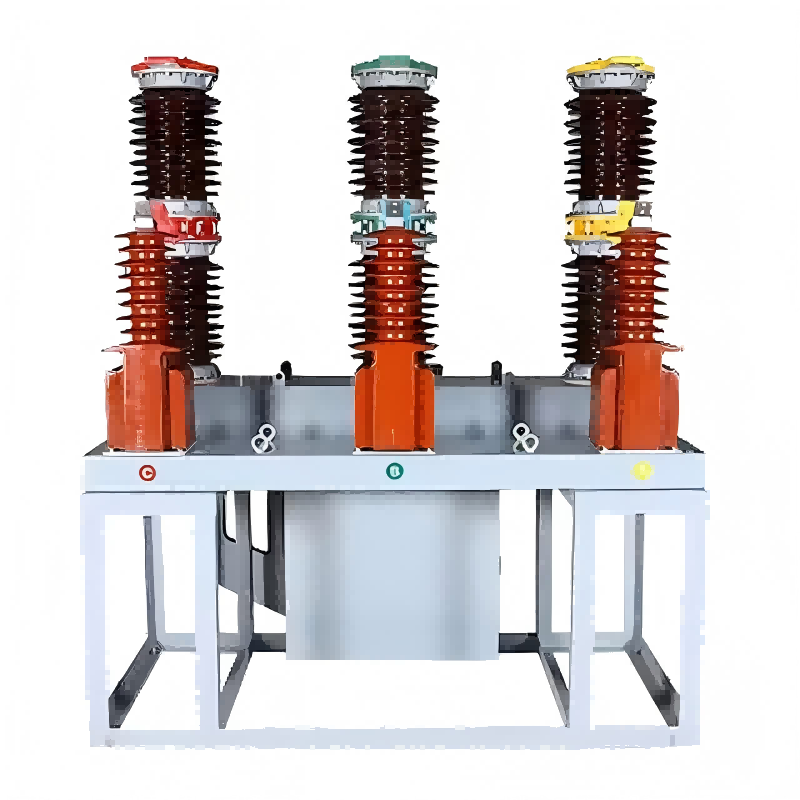

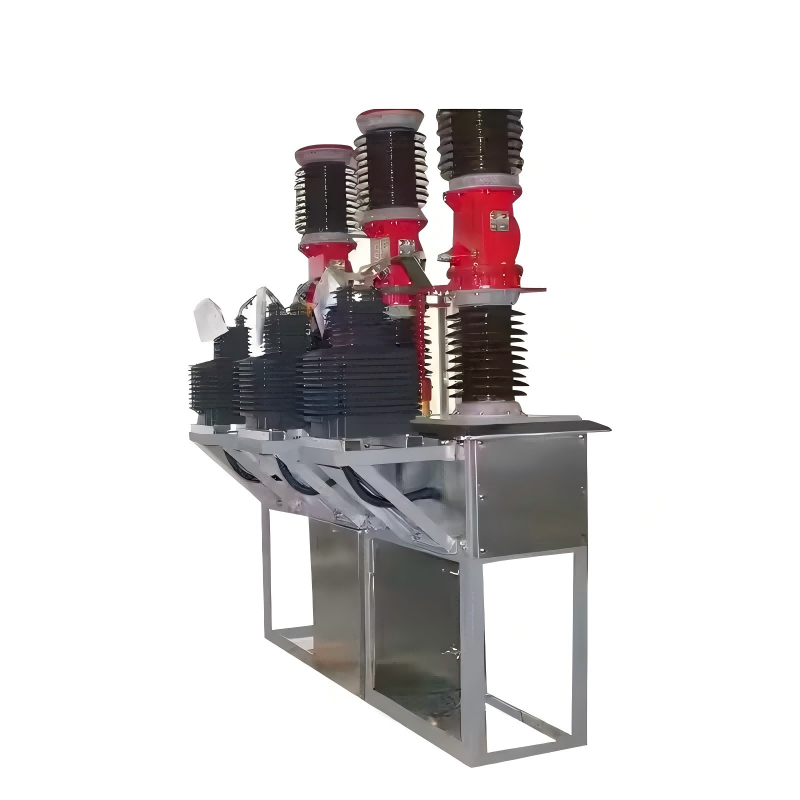

ZW7 33 kv 40,5 kv zunanji visokonapetostni vakuumski odklopnik podpostaje

Visokonapetostni vakuumski odklopniki Lugao ZW7 33kv 40,5kv za zunanjo postajo so prenapetostne zaščitne naprave, primerne za uporabo v velikih transformatorskih postajah in daljnovodih UHV. Lugao uporablja vrhunsko tehnologijo sintranja porcelana in namensko proizvodno linijo, ki lahko proizvede na stotine enot na mesec. Ti izdelki so popolnoma skladni s standardi GB in IEC. Vsak odvodnik je podvržen obsežnemu tipskemu in tovarniškemu testiranju, da se zagotovi zanesljiva kakovost izdelka.

Model:7

Pošlji povpraševanje

Opis izdelka

Visokonapetostni vakuumski odklopniki tipa ZW7 33kv 40,5kv za zunanjo postajo Lugao se uporabljajo predvsem za zaščito linij in nadzor na izhodih iz postaj, distribucijo električne energije v industrijskih in rudarskih podjetjih ter v mestnih in podeželskih električnih omrežjih. Ta izdelek uporablja princip gašenja vakuumskega obloka v kombinaciji z izolacijo plina SF6, ki združuje visoko prekinitveno zmogljivost vakuumskih stikal z odlično prilagodljivostjo plinske izolacije na prostem. Primeren je za zunanjo namestitev na steber, pogosto delovanje in lokacije na visoki nadmorski višini.

Odklopniki serije ZW7 uporabljajo visoko zmogljive vakuumske odklopnike z nazivnimi tokovi v razponu od 1250 A do 2500 A. Ne zahtevajo vzdrževanja, imajo dolgo električno življenjsko dobo in nizek izklopni tok. Vzmetni delovni mehanizem omogoča tako električno kot ročno upravljanje, podpira daljinsko upravljanje in integracijo sistema za avtomatizacijo. Ohišje iz nerjavečega jekla dosega oceno IP65 in je učinkovito odporno na različna zunanja okolja. Njegova kompaktna in lahka zasnova omogoča neposredno namestitev na drogove ali zunanje ploščadi. Odklopniki Lugao so bili podvrženi celovitemu procesu nadzora kakovosti, vključno s celotnim nizom tipskih preskusov za vzdržljivo napetost močnostne frekvence in preizkušanje prenapetosti strele. Prejeli so tudi številne mednarodne certifikate, kot sta CE in ISO. Lugao se ponaša z avtomatizirano proizvodno linijo in celovitim naborom opreme za testiranje, ki zagotavlja tako velik obseg proizvodnje kot visoko kakovost. Vsak odklopnik je podvržen več kot 200 ciklom mehanskega delovanja in testiranja delovanja, preden zapusti tovarno. Lugao ponuja prilagojene storitve in oblikuje specifikacije po meri za izpolnjevanje potreb strank. Vzdržujemo zadostno zalogo standardnih modelov in zagotavljamo vodenje pri namestitvi, zagonu in vzdrževalno podporo v celotni življenjski dobi.

Tehnične specifikacije visokonapetostnega vakuumskega odklopnika ZW7

ltem	Enota	Parameter
Parametri napetosti, toka
Nazivna napetost	KV	40.5
Nazivna kratkotrajna vzdržljiva napetost električne frekvence (1 min)	KV	95
Nazivna vzdržljiva napetost impulza strele (vrh)	KV	185
Nazivni tok	A	1250，1600，2000
Nazivni prekinitveni tok kratkega stika	KV	25,31.5
Nazivno zaporedje delovanja		0-0,3s-C0-180s-C0
Nazivni prekinitveni časi kratkega stika	krat	12
Nazivni zapiralni tok kratkega stika (vrh)	KA	63.80
Nazivni temenski odporni tok	KA	63.80
Nazivni kratkotrajni tok	KA	25,31.5
Nazivno trajanje kratkostičnega toka	S	4
Povprečna hitrost odpiranja	MS	1,5±0,2
Povprečna hitrost zapiranja	MS	0,7±0,2
Odbojni čas zapiranja kontakta	MS	<5
Napaka trifazne zaprte (odprte) sinhronizacije	MS	<2
Čas zapiranja	MS	<150
Odpiralni čas	MS	<60
Mehansko življenje	krat	10000
Nazivna delovna napetost in nazivna napetost pomožnih tokokrogov	V	DC220.AC220
DC odpornost kroga vsake faze (brez transformatorja)	μQ	<100
Dinamični, statični stik dovoljena debelina obrabe	MM	3
Teža	KG	800
